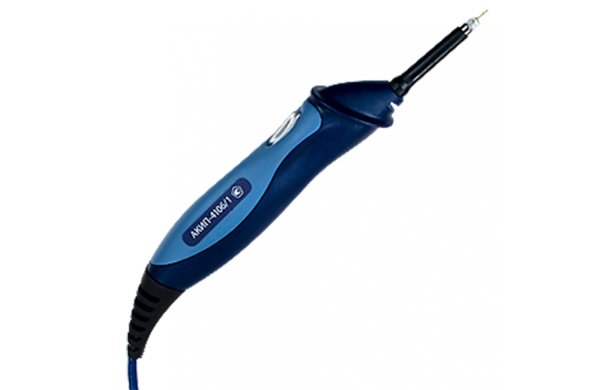

| Цифровой запоминающий USB-осциллограф АКИП-4106 • «2 в 1»: осциллограф, анализатор спектра и генератор сигналов • 1 входной канал • Полосы пропускания: 10 и 25 МГц • Частота дискретизации: 100 МГц эквивалентная 2 ГГц • Максимальная длина памяти: 8 КБ • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT) • Быстрое преобразование Фурье (БПФ) • Интерполяция: линейная, Sin X/ X • Режим послесвечения с накоплением • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер) • Совместимость с ПО Picolog • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7 • Питание и управление по USB от внешнего ПК • Гарантия 5 лет, масса 100 г |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…25 МГц |
| Коэф. отклонения (Коткл.) | 100 мВ/дел…20 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания, не более | 14 нс | |
| Входное сопротивление | 1 МОм (± 2 %) / (20 ± 3) пФ | |
| Макс. входное напряжение | 50 В ср. кв. | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 5 нс…50 с/дел |
| Погрешность установки Кразв | (± 0,001 %) | |
| Режимы работы | Основной, ZOOM окна, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из доступных каналов, внешняя синхронизация |
| Условия запуска развертки | Фронт (нарастающий или спадающий) | |
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля | |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации (однократный сигнал) |
100 МГц | |
| Эквив. частота дискретизации | 2 ГГц | |
| Длина памяти / модели с G (на канал) | 24 КБ | |
| Длина памяти / модели с G (при объединении) | - | |
| Внутренний буфер | 0…1000 осциллограмм (запись и воспроизведение) | |
| Режимы сбора данных | Выборка, послесвечение | |
| Сохранение данных | Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT) | |
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…10 МГц |
| Количество точек БПФ | 409 | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | Формы выходных сигналов | - |
| Диапазон частот | - | |
| Разрешение, мин | - | |
| Погрешн. установки частоты | - | |
| Выходной уровень | - | |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G) |
Макс. частота дискретизации | - |
| Диапазон частот | - | |
| Длина памяти СПФ | - | |
| Разрешение ЦАП | - | |
| Время нарастания | - | |
| ДЕКОДИРОВАНИЕ | Формат данных | - |
| ОБЩИЕ ДАННЫЕ | Источник питания | От ПК по шине USB (потребляемый ток 500 мА) |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |
| Размеры | 220 × 32 мм | |
| Вес | 100 г | |
| Комплект поставки | • ПО на CD-диске • Руководство по эксплуатации (1) • Мини-Футляр (1) |
|
