| Диапазон сопротивления | 10 мкОм-50 Ом |
| Максимальный тестовый ток | 5 А |
| Вид питания | Аккумулятор | AA тип | 1,2 В | 8 шт. | Сетевое питания |
| Особенности | Память на 20 результатов измерений. |

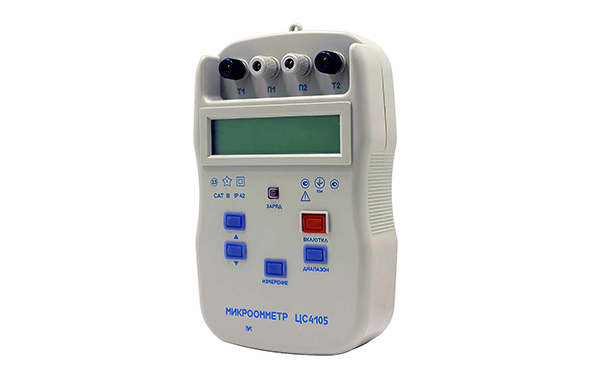

Микроомметр ЦС4105 предназначен для измерения электрического сопротивления постоянному току компонентов электрических цепей, не находящихся под напряжением.
Микроомметр может использоваться для измерения:
переходного электрического сопротивления высоковольтных переключателей и разъединителей, электрического сопротивления паяных, сварных и винтовых соединений, электрического сопротивления контактов присоединения и сопротивления наземной части цепей заземляющих устройств, активного сопротивления шин, проводов и кабелей, активного сопротивления обмоток электрических машин.
Технические характеристики микроомметра ЦС4105:
Индикация результатов измерений микроомметра – буквенно-цифровая на жидкокристаллическом индикаторе (ЖК-индикатор), робота в диалоговом режиме.
Электропитание микроомметра – аккумуляторы типоразмера АА напряжением 1,2 В – 8 шт.
Диапазоны измерения микроомметра: от 10 мкОм до 3 мОм (Предел 3 мОм); от 1 до 300 мОм (Предел 300 мОм); от 0,1 до 50 Ом (Предел 50 Ом).
Режимы работы микроомметра – автоматический или ручной.
Автоматический режим работы – одно измерение после кратковременного нажатия кнопки ИЗМЕРЕНИЕ.
Ручной режим работы – непрерывные измерения на протяжении удерживания кнопки ИЗМЕРЕНИЕ нажатой при ручном выборе диапазона измерения 1–300 мОм с пределом 300 мОм или 0,1–50 Ом с пределом 50 Ом.
Ручной режим работы микроомметра предпочтителен при измерении сопротивления индуктивного характера. Продолжительность непрерывной работы микроомметра в ручном режиме определяется электрической емкостью аккумуляторов.
Класс точности микроомметра 2,5 по ГОСТ 8.401 «Классы точности средств измерений. Общие требования».
Сила тока потребления микроомметром от аккумуляторов в ручном режиме работы не более 0,25 А.
Сила тока в цепи измеряемого сопротивления: на пределе 3 мОм – 5 А, импульс тока длительностью 0,3 с; на пределе 300 мОм – 50 мА постоянного тока, на пределе 50 Ом – 5 мА постоянного тока.
Микроомметр ЦС4105 осуществляет: заряд аккумуляторов от блока питания, световую индикацию процесса и степени заряда аккумуляторов, автоматический выбор диапазона измерения, в ручном режиме работы допускает ручной выбор диапазона измерения с пределами 300 мОм или 50 Ом, автоматическое отключение от источника электропитания при снижении напряжения питания ниже 8 В и (или) по истечении (90 – 120) с после окончания измерения, хранение в памяти результатов 20-ти последних измерений.
Степень защиты по ГОСТ 14254 «Степени защиты, обеспечиваемые оболочками (код IP)» для микроомметра – IP42.
