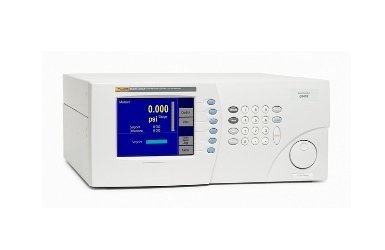

Модель 7250xi обеспечивает максимальную точность цифровых регуляторов давления на сегодняшний день. Благодаря нескольким высокоэффективным кварцевым датчикам Fluke Calibration модель 7250xi способна достигать точности 0,005 % показаний в пределах от 5 до 100 % полной шкалы диапазона давления. Дополняет конструкцию быстродействующий регулятор, обеспечивающий получение заданного значения менее чем за 15 секунд без превышения.
Новая модель 7250xi отличается цветным дисплеем с активной матрицей и улучшенными навигационными меню для простоты эксплуатации. В число других новых особенностей входит стабильность управления на уровне 10 ppm с активным и пассивным режимами управления. В активном режиме регулятор можно настроить на обнаружение мелких утечек в системе. Для систем, где утечки практически исключены, пассивный режим обеспечивает повышенную стабильность управления, позволяя пользователю задавать пропускную способность в соответствии с заданной величиной, и, если регулятор сработает, давление будет полностью стабилизировано.
- Диапазоны давления от 0 до 40 кПа (от 0 до 400 мбар) и от 0 до 21 МПа (от 0 до 210 бар)
- Модели 7250xi и 7250i обеспечивают повышенную точность: 0,005 % показаний
- Экономичная модель 7250 обеспечивает точность на уровне 0,005 % полной шкалы
- Стабильность: 0,01 % показаний в год
- Время достижения заданной величины: < 15 секунд без превышения
- Стабильность управления: до 0,001 % полной шкалы
- Цветной экран с активной матрицей и улучшенными навигационными меню
|
Диапазоны давления |
|
| Модель 7250xi | Любой диапазон давления полной шкалы от 160 Па до 17,2 МПа (от 20 до 2500 фунтов/кв. дюйм или от 1,6 мбар до 172 бар) избыточного давления. |
| Дополнительные режимы | Режим абсолютного давления с использованием барометрического датчика для дипазонов от 15 до 2500 фунтов/кв. дюйм избыточного давления (от 1,0 до 172 бар избыточного давления) Вакуум (отрицательное давление) для диапазонов от 100 кПа до 17,2 МПа (от 15 до 2500 фунтов/кв. дюйм избыточного давления или от 1,0 до 172 бар избыточного давления) Вакуумный датчик (требуется внешний вакуумный насос) |
|
Эксплуатационные качества |
|
| Точность | Модель 7250xi От 5 до 100 % полной шкалы: 0,005 % показаний Менее 5 % полной шкалы: 0,005 % на 5 % полной шкалы Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем диапазоне рабочих температур. Выражение погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO. |
| Стабильность | До 17,2 МПа (2500 фунтов/кв. дюйм или 172 бар): 0,0075 % показаний в год 21 МПа (3000 фунтов/кв. дюйм или 210 бар) абсолютного давления: 0,01 % полной шкалы |
| Стабильность управления | Активный режим: 0,001 % полной шкалы (10 ppm). Пассивный режим: нет дополнительной погрешности |
| Разрешение отображаемых значений | Выбирается пользователем, до 1:1 000 000 |
| Реакция на управление | 20 секунд и менее с нулевым превышением до объема 245 см³ (15 куб. дюймов) в дивпазонах до 17,2 МПа (2500 фунтов/кв. дюйм или 172 бар) 60 секунд для диапазона до 21 МПа (3000 фунтов/кв. дюйм или 210 бар) абсолютного давления |
| Погрешность отрицательного эталона (опция) | Модель 7250xi 0,005 % на 5 % полной шкалы или 5 Па (0,00075 фунта/кв. дюйм или 0,05 мбар) в зависимости от того, какое значение больше |
| Барометрический эталон (опция) | Максимум ошибок в год – 13,79 Па (0,002 фунта/кв. дюйм или 0,1379 мбар) |
| Вакуумный эталон (по заказу) | Максимум ошибок в год – 1,4 Па (0,0002 фунта/кв. дюйм или 0,014 мбар), только для моделей 7250i и 7250 |
|
Калибровка |
|
| Калибровка | Предоставляется протокол калибровки, указывающий на соответствие стандартам Национального института науки и техники (NIST). Доступна калибровка, аккредитованная NVLAP. |
|
Общая погрешность |
|
| Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. | |
| Модель 7250i – от 5 до 100 % полной шкалы | 90 дней: 0,006 % показаний 1 год: 0,009 % показаний |
|
Параметры управления |
|
| Объем | От 82 до 980 см³ (от 5 до 60 куб. дюймов) |
| Нижняя контрольная граница (абсолютное давление) | 1 кПа (0,15 фунтов/кв. дюйм или 10 мбар) абсолютного давления |
|
Соединения |
|
| Соединения | RS232 и IEEE-488, синтакс SCPI. Стандартом является эмуляция серии 7215, модель 7010, серии 6000 и DPI 510. Драйвер LabVIEW Драйвер MetCAL (по заказу) Обновления прошивки осуществляются через интерфейс RS232. |
|
Языки |
|
| Меню и функции | Серия 7250 способна отображать меню и функции на: английском, французском, китайском, немецком, японском, испанском и итальянском языках. |
|
Дополнительные возможности |
|
| Дополнительные возможности |
|
|
Общие характеристики |
|
| Дисплей | TFT, VGA, активная матрица, 162,5 мм (6,4 дюйма), разрешение 640 x 480, 65,000 цветов |
| Температура | Эксплуатация: от 18 до 36 °C Хранение: от -20 до 70 °C |
| Влажность | Относительная влажность: от 5 до 95 % без конденсации |
| Габариты | (В х Ш х Г) Все версии: 178 x 419 x 483 мм (7 x 16,5 x 19 дюймов) |
| Масса | Модель 7250/7250i: 7,7 кг (17 фунтов) Модель 7250xi: 9 кг (20 фунтов) |
| Контрольный порт и подключение калибратора | Гнездо NPT 1/4 дюйма |
| Время прогрева | От 2 до 3 часов, можно оставлять на неопределенное время |
| Рабочая среда под давлением | Азот или чистый сухой воздух |
