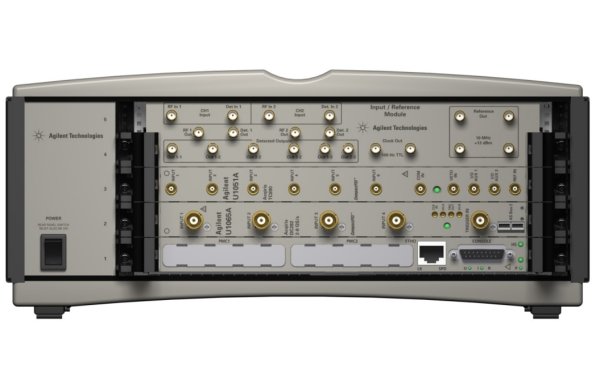

Чистема анализатора Keysight Z2090B-170

Артикул: 1-350553

  • ПВ, при, ПРФ и времени, статистики и Гистограмм
  • Обширный анализ векторной модуляции с VSA вариант
  • 18GHz (ВМТ через детектор ИРМ) Частотный диапазон
  • 2 с дополнительным 4-канальный Дигитайзер канала ВМТ,
  • 80 МГц (ВМТ) 2ггц (Дигитайзер) пропускная способность
  • Неограниченное время захвата с разрешением 50ps

Z2090B-170 система анализатора импульсов для радиолокации







Ключевые Характеристики & Спецификации



  • ПВ, при, ПРФ и времени, статистики и Гистограмм
  • Обширный анализ векторной модуляции с VSA вариант
  • 18GHz (ВМТ через детектор ИРМ) Частотный диапазон
  • 2 с дополнительным 4-канальный Дигитайзер канала ВМТ,
  • 80 МГц (ВМТ) 2ггц (Дигитайзер) пропускная способность
  • Неограниченное время захвата с разрешением 50ps
  • 1М событий/сек скорость захвата системы
  • 25м событий/сек скорость передачи данных



Описание



Эффективная компания keysight импульса системы анализатора обеспечивает высокое разрешение/высокая пропускная способность, Частота и временной интервал анализа измерений для радиолокационных систем.



Крайняя Эффективность Измерения

Широкая полоса, 2 входных канала ссылка на модуль (ИРМ) со встроенными детекторами и ультра низкий уровень шума / низкий уровень джиттера опорного генератора 10мгц объединяет в себе все необходимые возможности маршрутизации сигнала, и ВМТ часов справки 10mhz выходы РФ. МТО в сочетании с гибкой внутренней и внешней синхронизации функции позволяют синхронизировать ПА и других измерительных приборов с работы радиолокационной системы.

ПА достигается максимальная эффективность в использовании памяти и передачи данных с помощью нулевого мертвого времени, время-для-данных-преобразователь (ВЦП) технологии. За счет сохранения только точное время по переднему и заднему краям РЧ импульса, ПА обеспечивает оптимальное использование двойного памяти события 4м архитектуры ВЦП; который поддерживает неограниченное время, длина захвата на тарифах как высоких как 1М событий в секунду. Высокую точность и разрешение по времени 50ps достигается независимо от времени длина записи.

Типичные области применения, используя эти продукты включают в себя анализ импульсных радаров, ЛИДАРОВ и сонар приложений.

Временной интервал анализа с использованием стандартных компания keysight импульса системы анализатора (Z2090B-170)

  • Ширина импа Ульс RF (ПВ) в зависимости от времени и статистики
  • Интервал повторения РЧ импульса (pri или ФСБ) в зависимости от времени и статистики
  • Сырое время интервальных данных и сравнение частоты и временных данных

Дополнительный 4-канальный Дигитайзер для 8ГС/сек отбора проб с 10-битным разрешением (Z2090B-171)

  • Обнаружены импульса огибающей против времени
  • Измерения Импульсной Мощности
  • Измерения мощности входного ВЧ импульсного сигнала RF

Опционально программное обеспечение VSA для широкого демодуляции и анализа потенциала (Z2090B-172)

  • Измерения Несущей Частоты Импульсных
  • Амплитуда импульса и мощность и момент

Примечание: система анализатора импульсов заменяет л. с. 5371A / 5372A и HP 53310A
