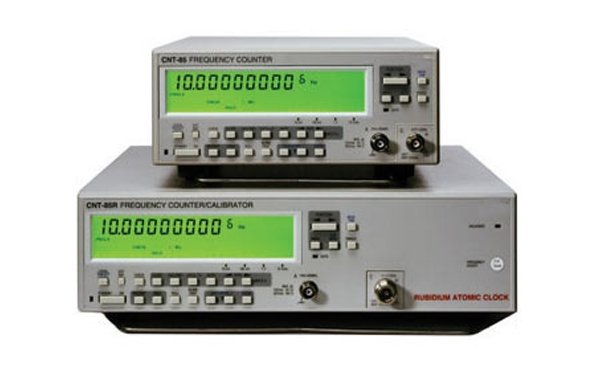

Частотомеры/калибраторы CNT-85 и CNT-85R
Высокая точность измерений
• Высокое разрешение: 10 разрядов при времени измерения 1 с
• Лучшая стабильность опорного генератора: 10-10 (рубидий)
• Небольшое время прогрева: 10 мин до 4 x 10-10
• Интеллектуальная система запуска от входного сигнала
• Измеряют любой тип входного сигнала, включая пакеты импульсов, АМ, FM и сигналы с шумами
• Нечувствительность к электромагнитным помехам
• Просты в использовании
• Идеальны для калибровки частоты основного опорного генератора в базовых станциях GSM
Компания Pendulum предлагает серию частотомеров CNT-85 с предельными ха- рактеристиками для измерения и калиб- ровки частоты в стационарных условиях, а также в полевых условиях. Эти часто- томеры спроектированы для калибровки основного опорного генератора в базо- вых станциях GSM. Они также могут размещаться в местах проведения исследований и разработок, в поверочных лабораториях или в местах производства испытательных систем, т.е. там, где необходимо производить быст- рые и точные измерения. В данное се- мейство частотомеров входят две моде- ли: экономичный CNT-85 и сверхвысоко- точный CNT-85R, включающий встроенный эталон на основе рубидия.
|
Таблица отбора |
CNT-85 |
CNT-85R |
|
Частота, пакеты импульсов |
+ |
+ |
|
Период, длительность импульса, сумми- |
+ |
+ |
|
рование |
|
|
|
Диапазон частот (стандартный) |
300 МГц |
300 МГц |
|
Разрешение по частоте (время измерения |
10 цифр |
10 цифр |
|
1с) |
|
|
|
Разрешение по длительности импульса |
250 пс |
250 пс |
|
Задержка ручного запуска/удержания на |
+ |
+ |
|
заданное время и число событий |
|
|
|
Наилучшая стабильность опорного гене- |
3 x 10-9 |
5 x 10-11 |
|
ратора/месяц |
|
|
|
Отклонение частоты после 10 мин прогре- |
5 x 10-9 |
4 x 10-10 |
|
ва |
|
|
|
Универсальная интерфейсная шина GPIB |
Опция 80 |
Опция 80 |
|
Индикатор уровня сигнала (графическая |
+ |
+ |
|
шкала) |
|
|
|
Обнуление отображаемого значения |
+ |
+ |
|
Высокочастотный вход 2,7 ГГц |
Опция 10 |
Опция 10 |
Измерение/калибровка частоты
Частотомер CNT-85 компании Pendulum позволяет обеспечи- вать лабораторную точность измерений в месте эксплуата- ции. Имея сверхстабильный термостатированный генератор опорной частоты (опционально) и высокое разрешение 10 разрядов при времени измерения 1 с, он обеспечивает мгновенные высокоточные измерения. При необходимости в режиме переполнения отображаются также 11-я и 12-я цифры. Прибор CNT-85 прост в использовании, компактен и имеет уникальную, интеллектуальную, автоматическую ситему запуска от входного сигнала любого типа. Очень малое время прогрева генератора с термостатом обеспечива- ет возможность измерения с точностью до миллиардных долей по прошествии всего 10 минут.
Прибор CNT-85R - измеритель/калибратор частот с предельной точностью
Прибор CNT-85R компании Pendulum является наиболее точным портативным калибратором частот из имеющихся на рынке. Он обладает всеми функциональными возможностями прибора CNT-85, плюс стабильность и точность встроенного рубидиевого атомного эталона.
Данный прибор является идеальным для высокоточной ка- либровки частот в лабораторных, полевых условиях и для цифровых коммуникационных систем.Малое время прогрева означает, что прибор CNT-85R по- стоянно готов к использованию после его переноса в другое место.
Операторы сети GSM
В зависимости от внутренней процедуры и бюджета опера- тора сети, требуемая калибровка основного опорного генера- тора в базовых станциях может быть выполнена с помощью следующих решений компании Pendulum:
-Прибор CNT-85 с термостатированным опорным генерато- ром (опция 40), обеспечивающий низкие начальные расходы (интервал между калибровками в 2 месяца с диапазоном от- клонений в 5 раз лучшим, чем это указано в спецификациях (GSM)
-Прибор CNT-85R , обеспечивающий низкий уровень расхо- дов на эксплуатацию (10-летний интервал между регулиров- ками с диапазоном отклонений в 50 раз лучшим, чем это ука- зано в спецификациях GSM)
Технические характеристики CNT-85 и CNT-85R
Режимы измерений
Частота А,С
Диапазон:
Вход А: от 10 Гц до 300 МГц Вход С (опция): от 140 МГц до 2,7ГГц
Разрешение: 10 разрядов при времени измерения 1 с
Пакет импульсов А
Несущая частота и частота повторения пакетов импульсов от 1 мкс могут быть измерены без внешних управляющих сигналов
Период А
Диапазон: от 6 нс до 100 мс
Разрешение: 10 разрядов при времени измерения 1 с
Отношение частот А/Е, С/А
Диапазон: от 10-7 до 1010
Диапазон частот:
Вход А: от 10 Гц до 160 МГц Вход Е: от 10 Гц до 50 МГц
Вход С (опция): от 100 МГц до 2,7ГГц
Длительность импульсов А
Диапазон: от 3 нс до 10 мс Разрешение: 250 пс
Коэффициент заполнения А
Диапазон: от 0, 000001 до 0, 999999
Суммирование А
Подсчёт событий с ручным запуском и остановом
Диапазон: от 0 до 1017
Входы и выходы
Вход А
Соединение: AC Импеданс: 1 МОм или 50 Ом
Максимальная чувствительность:
от 10 мВ rms (до 50МГц),
Ручной запуск:
Диапазон чувствительности: от 10мВ до 10В rms, изменяемая с шагом 3 дБ Уровень запуска: выбирается для
большого, среднего и малого коэффициента заполнения.
Фронт запуска: передний или задний
Автоматический запуск: Автоматический запуск от различных амплитуд и форм волнового фронта Частота: минимум 50 Гц
Контроль сигнала: графическая шкала отображает уровень входного сигнала с шагом 3 дБ, значе-ие от 10 мВ до 10 В rms
Фильтр низких частот: 100 кГц
Максимальное допустимое на- пряжение: 350 В (до 440 Гц)
Вход С (Опция 10)
Диапазон частот: от 100 МГц до 2,7ГГц
Диапазон входных напряжений:
20мВ - 12В rms, от 0,1ГГц до 0,3ГГц
10мВ - 12В rms, от 0,3ГГц до 2,5ГГц
20мВ - 12В rms, от 2,5ГГц до 2,7ГГц Импеданс: 50 Ом, КСВН< 2,5:1
Максимальное допустимое напряжение: 12 В rms в течение 60 с, защита с помощью PIN диодов Разъём: N-типа, розетка
Входы и выходы на задней панели:
Вход внешнего опорного генератора: 10 МГц; >500 мВ rms
Ручной вход (Вход Е): используется при измерении отношения А/Е и для внешнего управле- ния/стробирования, цифровое управление до 50 МГц, запуск от ТТЛ уровня
Выход опорного генератора:
10 МГц, > 0,5 В rms, синус, при нагрузке 50 Ом
Аналоговый выход (включает- ся в опцию GPIB):
Напряжение 0-5 В, пропорционально любым 3 последовательным цифрам дисплея
Дополнительные функции
Внешнее ручное управление
Режимы внешнего управления: запуск/останов по передне- му/заднему фронту
Задержка начала внешнего управления: ВЫКЛ или от 200 нс до 16 с
Обнуление/смещение частоты
Обнуление даёт возможность ото- бражения относительно предыдущего измеренного значения или любого смещения частоты, сведённого с помощью клавиш на передней панели
Другие функции
Время измерения: Одиночный цикл, от 0,8 мкс до 20 с (в некоторых функциях до 400 с)
Перезапуск: Начинает новое измерение
Удержание показаний: сохранение на дисплее результатов измерения
Невидимые разряды:
Маскировка тех младших разрядов на дисплее, которые являются нестабильными Установка: 19 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней памяти. 10 ячеек памяти могут быть защищены от записи.
Интерфейс GPIB (опция 80)
Максимальная скорость измерения*:
Через GPIB: 100 показаний/с
Во внутреннюю память: 1600 показаний/с
Ёмкость внутренней памяти*: до 2600 показаний
Формат вывода данных: ASCII, IEEE
* в зависимости от функции измерения и формата внутренних данных
Генераторы опорной частоты:
|
|
|
Модель |
CNT-85 |
CNT-85 |
CNT-85 |
CNT-85R |
|
Стабильность: |
|
Опция: |
Стандартный |
Опция 30 |
Опция 40 |
|
|
тип опорного генератора |
ОCXO |
ОСХО |
ОСХО |
Рубидиевый |
||
|
|
|
|
|
|
|
|
|
Старение: |
|
в месяц |
< 5x10-7 |
< 1x10-8 |
< 3x10-9 |
< 5x10-11 |
|
|
|
в год |
< 5x10-6 |
< 7,5x10-8 |
< 2x10-8 |
< 2x10-10 |
|
|
|
|
|
|
|
|
|
Влияние температуры: |
00С -500С |
< 1x10-5 |
< 5x10-9 |
< 2,5x10-9 |
< 3x10-10 |
|
|
|
|
200С -260С |
< 3x10-6 |
< 6x10-10 |
< 4x10-10 |
< 2x10-11 |
|
|
|
|
|
|
|
|
|
Кратковременная стабильность: Т = |
|
1х10-11 |
1х10-11 |
5х10-11 |
||
|
|
1 с (девиация Аллана) |
|
|
|
|
|
|
|
Стабильность:: |
|
< 5x10-8 |
< 5x10-9 |
< 4x10-10 |
|
|
|
после времени прогрева: |
30 мин |
10 мин |
10 мин |
10 мин |
|
|
Суммарная погрешность (2s): |
< 7x10-6 |
< 1x10-7 |
< 2,5x10-8 |
< 2,5x10-10 |
||
|
|
1 год после калибровки |
|||||
|
|
2 года после калибровки |
< 1,2x10-5 |
< 2x10-7 |
< 5x10-8 |
< 5x10-10 |
|
|
(при рабочей температуре 20С - 26С) |
|
|
|
|
||
Общие характеристики
Дисплей
Тип: ЖКИ с подсветкой Число цифр: 10 плюс экспонента
Отображение переполнения: оторажение 11-й и 12-й цифр
Графическая шкала: отображает уровень или чувствительность входно- го сигнала с шагом 3 дБ в диапазоне от 10 мВ до 10 В rms
Условия эксплуатации
Температура:
рабочая: от 00С до +500С при хранении: от -400С до +700С
Уровень безопасности: CSA 22.2
№231, EN 61010-1, CAT II, степень загрязнения 2, CE
ЭМС: EN 55011 ISM группа 1, класс В; EN 50082-2; FCC часть15J класс А, СЕ
Параметры сети (при 250С)
Переменное напряжение:
CNT-85: от 90 до 264В rms, 45-440 Гц, (<30Вт)
CNT-85R: от 90 до 264В rms, 45-63Гц, (< 100 Вт (6 мин. прогрева) и < 47Вт при непрерывной работе)
Габариты и вес
Габариты:
CNT-85: 210х86х395 мм CNT-85R: 315x86x395 мм
Вес:
CNT-85: нетто 3,2 кг, в упаковке 5,5кг CNT-85R: нетто 5,5 кг, в упаковке 8,8 кг
Информация для заказа
Базовые модели
CNT-85 Частотомер 300 МГц, включая стандартный генератор опорной час- тоты (5x10-7 /месяц)
CNT- Частотомер 300 МГц, включая рубидиевый генератор опорной часто- ты (5x10-11 /месяц)
Комплект поставки:
Сетевой шнур
Руководство пользователя
Руководство по программированию (поставляется только с опцией 80)
Сертификат о калибровке
Опция высокочастотного входа *
Опция 10: вход С 2,7 ГГц
Опции опорного генератора *
Опция 30: Высокостабильный термостатированный опорный генератор (1х10-8/месяц)
Опция 40: Сверхвысокостабильный термостатированный опорный генера- тор с термостатом (3х10-8/месяц)
Опция GPIB*
Опция 80 Универсальная интерфейсная шина GPIB (SCPI)
Дополнительные принадлежности
Опция 22: набор для монтажа на стойке 19’’ (только CNT-85R)
Опция 27: футляр для переноски Опция 27Н: жесткий футляр для транспортировки
*) Опции устанавливаются на заводе по заказу и не могут быть изменены заказчиком
