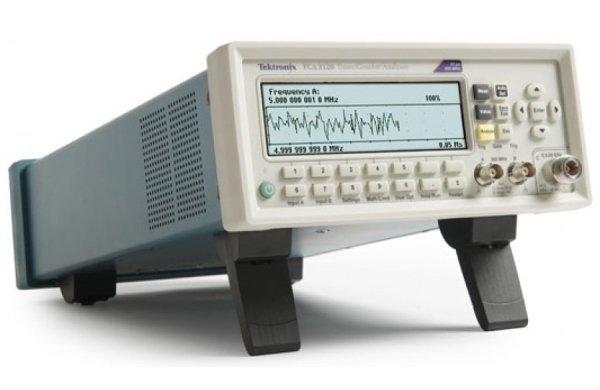

| Частотомер Tektronix FCA3003 |
| Многофункциональный инструмент высокоточных измерений |
| Частототмеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу. Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – вы получаете в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала. |
| Высочайшая производительность для самых сложных измерений |
| Высокое разрешение – это важнейший критерий при проведении научно-исследовательских и диагностических испытаний современных устройств. Приборы серии FCA обеспечивают разрешение по частоте 12 разрядов в секунду, а для временных измерений в режиме однократного захвата разрешение составляет 50 пс (для серии FCA3100) или 100 пс (для серии FCA3000) , с возможностью вывода измеряемых величин на дисплей в 14-ти разрядном формате. Благодаря высокой производительности приборов серии FCA, Вы получаете в свое распоряжение отличные инструменты для проведения мгновенных и высокоточных змерений. |
| Уникальные возможности для проведения точных измерений |
| Для правильного измерения девиации Аллана с помощью прибора серии FCA3100 используется метод измерений с нулевой задержкой о времени и метод непрерывной регистрации временных отметок событий запуска. Данные методы чрезвычайно важны при проведении механических и медицинских измерений, где должен быть замерен каждый отдельный цикл. Данные операции выполняются приборами серии FCA3000 с помощью интерфейсов USB/GPIB с использованием функции регистрации отметок нескорректированного времени. Для правильного расчета статистических параметров приборы серии FCA в стандартной комплектации выпускаются с функцией установки предельных значений, установка которых позволяет изолировать какой-либо кластер в расчетах. Эта функция играет немаловажную роль в таких областях, где приходится анализировать джиттер цифровых импульсов, который проявляются в дискретных кластерах в CD-плеерах или потоках данных в кодировке HDB3. Также данные приборы имеют функцию компенсации гистерезиса, которая используется при замерах интервалов времени. Добавлением гистерезиса можно снизить погрешность уровня срабатывания со стандартного значения в 15-20 мВ, характерного для большинства современных приборов, до типового значения в 2,5 мВ, т.е. увеличить точность срабатывания в 6-8 раз при проведении замеров критических интервалов времени. |
| Снижение времени тестирования за счет высокой скорости обработки информации |
| Частотомеры серии FCA являются самыми быстродействующими приборами в отрасли. При проведении тестирования они способны экономить до 90% времени по сравнению с аналогичными приборами других производителей. Во внутренней памяти может сохраняться до 250000 результатов измерений в секунду. С другой стороны, в режиме блочной пересылки по интерфейсу GRIB или USB можно передавать до 15000 результатов измерений в секунду. Дополнительная эксплуатационная гибкость приборов серии FCA3100 обеспечивается за счет функции нулевой задержки времени счетчика. Эта функция служит для обеспечения вывода непрерывного потока данных измерений по шинам GPIB и USB непосредственно во время их проведения. Благодаря этой функции данный прибор превращается в настоящую динамическую систему измерений и анализа. |
| Проведение анализа устройств. Графический дисплей. |
| С помощью уникального дисплея приборов серии FCA можно наблюдать несколько измеряемых параметров одновременно без необходимости переподключения измерительных выводов. Для получения представления о качественных характеристиках сигнала, таких как: сдвиг, неустойчивость или стабильность, – можно просмотреть полученные данные на дисплее в виде графического тренда, построенного в режиме реального времени, или графической гистограммы. Можно также воспользоваться измеренными статистическими величинами, чтобы проследить за тем, как параметры самого сигнала изменяются с течением времени. Задействовав режим анализа нажатием на соответствующую кнопку, можно мгновенно получить представление о поведении вашего оборудования, которое будет отображено на дисплее частотомера. |
| Одновременное отображение нескольких параметров |
| Благодаря возможности одновременного отображения нескольких параметров на дисплее наряду с результатами измерений основной частоты, времени, периода или фазы можно получить представление о дополнительных параметрах измерений, например, Vmax, Vmin, Vp-p, и т.п. Приборы серии FCA могут иметь до трех входных каналов, что позволяет измерять соотношения между различными сигналами. Например, фазовое соотношение между входным и выходным сигналами. Одновременно, можно исследовать другие важнейшие параметры, например, тестовую частоту сигнала и коэффициент усиления напряжения (в дБ). |
| Режим построения графика трендов |
| В зависимости от условий тестирования, параметры сигнала время от времени могут изменяться. В режиме анализа графика трендов можно графически построить тренд изменения измеряемой величины во времени. |
| Режим измерения статистических параметров |
| С помощью встроенной функции обработки статистических параметров можно рассчитать среднее и среднеквадратичное отклонение, а также девиацию Алана определенного измерения. Кроме того, можно отследить минимальные и максимальные измеренные значения. Для этого достаточно нажать на одну единственную кнопку. |
| Режим построения гистограмм |
| Чтобы получить графическое представление среднего и среднеквадратичного отклонения ряда измерений, необходимо воспользоваться функцией построения гистограмм, которая позволит наблюдать за распределением результатов измерений. |
| Опциональная функция анализа сигналов модуляционной области |
| Благодаря опциональному программному обеспечению Tektronix TimeView™ (TVA3000) частотомеры серии FCA можно использовать в качестве высокопроизводительных анализаторов сигналов в модуляционной области. Их высокая скорость измерений (до 250к в секунду), а также большой объем памяти (до 3,75 М точек) позволяют осуществлять захват быстрых изменений частоты в режиме реального времени с последующим их анализом с помощью ПО TimeView. Данное программное обеспечение позволяет осуществлять дистанционное управление прибором, анализ и отображение результатов измерений в виде графиков. Например, результаты могут отображаться в виде необработанных данных, статистических гистограмм, графиков форм сигналов (как в осциллографе) или же виде графиков спектра FFT. TimeView также позволяет анализировать параметры модуляции, например, коэффициент модуляции или индекс частотной модуляции. |
| Простота конструкции и эксплуатации |
| Частотомеры серии FCA разработаны с учетом основных критериев, предъявляемых к оборудованию данного класса, а именно, простота использования и интуитивно понятный интерфейс. |
| Интуитивно понятный интерфейс |
| Меню-ориентированные настройки снижают риск совершения ошибок. С помощью специально выделенных кнопок передней панели, соответствующих основному меню, можно быстро получить доступ к часто используемым функциям и параметрам, что значительно сокращает время настройки прибора. Например, единственная кнопка Analyze позволяет осуществлять переключение между режимами Статистики (Statistics), Графика трендов (Trend Plot) и Гистограмм (Histogram). |
| Функция автоматической настройки |
| Как и в случае с осциллографами Tektronix, кнопка автоматическая установка (Autoset) задает оптимальные уровни срабатывания и гистерезис в зависимости от фактического входного сигнала. |
| Простота соединения с компьютером |
| Прибор серии FCA подключается к компьютеру через GPIB или USB интерфейсы. GPIB работает в режимах SCPI/GPIB и предназначен для «горячей» замены в существующих измерительных системах, а также для интеграции в более крупные диагностические системы. При желании, можно задействовать режим эмуляции. |
| Создание измерительных комплексов для тестирования и отладки |
| Для захвата, сохранения анализа результатов измерений и управления приборами серии FCA может быть использована специальная версия программного обеспечения LabVIEW SignalExpress, компании National Instruments ™. в стандартную комплектацию частотомеров серии FCA входит базовая версия ПО SignalExpress, предназначенная для управления прибором, регистрации данных и их анализа. Профессиональная версия этого ПО предлагает более 200 встроенных функций, обеспечивающих дополнительную обработку сигналов, их расширенный анализ, развертывание, тестирование в пределах и определяемые пользователям шаги по их дальнейшей обработке. Программное обеспечение SignalExpress поддерживает целый ряд приборов компании Tektronix , что позволяет объединять их в единый измерительный комплекс. Благодаря этому можно получать доступ к многочисленным функциям различных приборов с помощью единого интерфейса. Это позволяет автоматизировать процесс комплексных измерений, требующих наличия большого количества приборов; регистрировать данные в течение длительного периода времени; коррелировать по времени данные, поступающие с многочисленны приборов, а также легко захватывать и анализировать результаты с помощью ПК. Только компания Tektronix предоставляет возможность огранизовать единый комплекс контрольно- измерительных приборов для упрощения и ускорения процессов тестирования и отладки. |
 |
 |
||
| Одновременный вывод нескольких измеряемых параметров на дисплей. |
Измерение соотношений. |
 |
 |
 |
Режим построения графика трендов. |
Режим измерения статистических параметров. |
Режим построения гистограмм. |
|
| Функции и особенности • Автоматические измерения частоты, периода, соотношений, временного интервала, искажения временного интервала, ширины импульса, переднего/заднего фронта, фазового угла, рабочего цикла, максимального значения напряжения, минимального значения напряжения и размаха напряжения • Одновременный вывод нескольких измеряемых параметров на дисплей • Режим построения графика трендов • Режим измерения статистических параметров • Режим построения гистограмм • Режим измерения девиации Аллана • Измерения частоты/периода с нулевой задержкой времени • Программируемый импульсный выход с частотой от 0,5 Гц до 50 МГц Основные технические характеристики • Модели с частотными диапазонами 300 МГц, 3 ГГц и 20 ГГц • До трех входных каналов • Разрешающая способность в режиме однократного запуска: 100 пс • Разрешение по частоте – 12 разрядов/с • Разрешение по фазе – 0,001° • Разрешение по напряжению – 3 мВ и выше • Погрешность опорного источника – 5 x 10-8 (опция) Скорость проведения измерений • Скорость передачи данных во внутреннюю память – 250 k выборок/с (В памяти может сохраняться до 3,75М выборок) • Скорость передачи данных по шинам USB/GPIB – 15 к выборок/с (в режиме блочной пересылки) • До 650 индивидуально запускаемых измерений в секунду Возможности подключения • Опциональные входы на задней панели • Порты USB и GPIB на задней панели для подключения компьютера • Интерфейс GPIB полностью совместим с протоколом программирования SCPI и имеет режим эмуляции, предназначенный для замены устройств Plug-and-Play в существующих системах ATE • Внешний вход со специальным включателем • Выход генератора опорной частоты на 10 МГц • Программное обеспечение National Instrument’s LabVIEW SignalExpress™ TE Limited Edition для подключения к существующим измерительным системам • Опциональное программное обеспечение TimeView™ для анализа сигналов в модуляционной области |
  |
| Рекомендуемые принадлежности | |||
 |
 |
 |
|
| Tektronix HCTEK4321 Жесткий кейс для переноски |
Tektronix AC4000 Мягкий кейс для переноски |
Tektronix SIGEXPTE Расширенная версия ПОSignalExpress™, компании National Instruments |
Tektronix TVA3000 ПО TimeView™ для анализа сигналов в модуляционной области |
| Tektronix 174-4401-xx | Кабель USB для соединения хоста с устройством, 0.9 м. | ||
| Tektronix 012-0991-xx | Шнур GPIB в двойной оплетке | ||
| Tektronix 012-1256-xx | Экранированный каблель BNC (вилка-вилка), 2.7 м, 50 Ом | ||
| Tektronix 012-0482-xx | Экранированный каблель BNC (вилка-вилка), 0.9 м, 50 Ом | ||
| Характеристики | |
| Разрешение по частоте | 12 разрядов/с |
| Разрешение по времени | 100 пс |
| Разрешение по напряжению | 3 мВ |
| Скорость передачи измерений в ОЗУ | 250k измерений/с 750k выборок |
| Индивидуально запускаемые измерения | 500/с |
| Скорость блочной пересылки | 5k измерений/с |
| Напряжение питания | 90...265 В, 45...440 Гц |
| Потребляемая мощность | < 40 Вт |
| Рабочая температура | 0 °С ... 50 °С |
| Влажность | 5...95% (10...30 °С) / 5...75% (30...40 °С) / 5...45% (40...50 °С) |
| Частота/Период, Время, Фаза, Напряжение, Рабочий цикл, Импульс, Передний фронт | • |
| Графическое отображение тренда, гистограммы, Области модуляции | • |
| Размеры (ВxШxГ) | 90 х 210 х 395 мм |
| Масса | 2,7 кг (нетто) 3,5 кг (Транспортировочный) |
| Частота A, B, C | |
| Вход A, B | 0,001 Гц до 300 МГц |
| Вход C | 3 или 20 ГГц |
| Разрешение | 12 цифр за период измерения в 1 с (норма) / 11 цифр в 1 с (с подтверждением приема) |
| Доп. параметры | Vmax, Vmin, Vp-p |
| Период A, B, C | |
| Вход A, B | 3,3 нс до 1000 с (режимы: одиночный, усреднение) / 4,0 мкс до 1000 с (с подтверждением приема) |
| Вход C | 10 нс до 50 пс |
| Разрешение | 100 пс (одиночный); 12 разрядов/с среднее |
| Доп. параметры | Vmax, Vmin, Vp-p |
| Соотношение A/B, B/A, C/A, C/B | |
| Диапазон | (1000000000) – 10¹¹ |
| Входная частота | |
| Вход A, B | 0,1 Гц – 300 МГц |
| Вход C | 3 или 20 ГГц |
| Доп. параметры | Частота 1, Частота 2 |
| Интервалы времени A-B, B-A, A-A, B-B | |
| Диапазон | Обычный расчет: 0 нс – +1000000 с Интеллектуальный расчет: -1000000 с – +1000000 с |
| Разрешение | 100 пс однократный захват |
| Минимальная ширина импульса | 1,6 нс |
| Интеллектуальный расчет | Интеллектуальный интервал времени для определения знака (A до В или A после B) |
| Положительная и отрицательная ширина импульса A, B | |
| Диапазон | 2,3 нс до 1000000 с |
| Минимальная ширина импульса | 2,3 нс |
| Доп. параметры | Vmax, Vmin, Vp-p |
| Время нарастания и спада A, B | |
| Диапазон | 1.5 нс до 106 с |
| Уровни срабатывания | 10% и 90% амплитуды сигнала |
| Минимальная ширина импульса | 1,6 нс |
| Доп. параметры | Скорость нарастания, Vmax, Vmin |
| Положительный и отрицательный коэффициенты заполнения A, B | |
| Диапазон | 0,000001 – 0,999999 |
| Диапазон частот | 0,1 Гц до 300 МГц |
| Доп. параметры | Период, ширина импульса |
| Фаза A относительно B, B относительно A | |
| Диапазон | -180° – +360° |
| Разрешение | Одиночный цикл: 0,001° до 10 КГц, со снижением до 1° >10 МГц. Разрешение можно улучшить усреднением (статистика) |
| Диапазон частот | до 160 МГц |
| Доп. параметры | Частота (A), Va/Vb (в дБ) |
| Vmax, Vmin, Vp-p A, B | |
| Диапазон | -50 В – +50 В, -5 В – +5 В Диапазон ограничен заданием максимально выдерживаемого входного напряжения |
| Частотный диапазон | DC, 1 Гц – 300 МГц |
| Режим | Vmax, Vmin, Vp-p |
| Разрешение | 3 мВ |
| Неопределенность (диапазон 5 В, типичный) | |
| DC, 1 Гц – 1 кГц | 1% + 15 мВ |
| 1 кГц – 20 МГц | 3% + 15 мВ |
| 20 – 100 МГц | 10% + 15 мВ |
| 100 – 300 Мгц | 30% + 15 мВ |
| Доп. параметры | Vmin, Vmax, Vp-p |
| Временные метки A, B, C | |
| Макс. частота дискретизации | См. характеристики GPIB |
| Макс. частота | 160 МГц |
| Разрешение временной метки | 100 пс |
| Входы А и В | |
| Диапазон частот | DC: 0 – 300 МГц / AC: 10 Гц – 300 МГц |
| Импеданс | 1 МОм / 20 пФ или 50 Ом (КСВН 2:1) |
| Запуск | Положительный или отрицательный фронт |
| Максимальная рассинхронизация канала | 500 пс |
| Чувствительность | 15 мВ среднеквадрат. (DC – 200 МГц) 25 мВ среднеквадрат. (200 – 300 МГц) |
| Ослабление | X1, X10 |
| Динамический диапазон (X1) | 30 мВp-p до 10 Вp-p в диапазоне ±5 В |
| Уровень срабатывания | Показания на дисплее |
| Разрешение | 3 мВ |
| Неопределенность (X1) | ±(15 мВ + 1% от уровня срабатывания) |
| Уровень срабатывания в автоматическом режиме | Уровень срабатывания автоматически устанавливается на 50% от входного сигнала (10% и 90% для периодов переднего/заднего фронта). |
| Гистерезис в автоматическом режиме | |
| Время | Мин. диапазон гистерезиса (компенсация гистерезиса) |
| Частота | 1/3 амплитуды входного сигнала |
| Аналоговый ФНЧ | Номинал 100 кГц, RC-тип |
| Цифровой ФНЧ | Частота среза 1 Гц-50 МГц |
| Макс. неразрушающее напряжение | |
| 1 МОм | 350 В (DC + AC пик) до 440 Гц, со снижением до 12 В среднеквадрат. (X1) при 1 МГц |
| 50 Ом | 12 В среднеквадрат. |
| Разъем | BNC |
| Вход C – 3 ГГц | |
| 100-300 МГц | 20 мВ среднеквадрат.-12 В среднеквадрат. |
| 0,3-2,5 ГГц | 10 мВ среднеквадрат.-12 В среднеквадрат. |
| 2,5-2,7 ГГц | 20 мВ среднеквадрат.-12 В среднеквадрат. |
| 2,7-3,0 ГГц | 40 мВ среднеквадрат.-12 В среднеквадрат. |
| Масштабный коэффициент 16 | |
| Импеданс | |
| Макс. неразрушающее напряжение | 12 В среднеквадр. с диодной защитой выводов |
| Разъем | Тип N, розетка |
| Входы и выходы на задней панели | |
| Вход опорного сигнала | Синусоида 1, 5 или 10 МГц; 0,1 – 5 В среднеквадрат., импеданс > 1 кОм |
| Выход опорного сигнала | Синусоида 10 МГц; >1 В среднеквадрат., на 50 Ом |
| Вход блокировки | Блокировка/разблокировка всех функций измерений |
| Импеданс | Приблизительно 1 кОм |
| Диапазон частот | 0 – 80 МГц |
| Режим | Pulse Out, Gate Open, Alarm Out |
| Период | 20 нс – 2 с, с шагом 10 нс |
| Ширина импульса | 10 нс – 2 с, с шагом 10 нс |
| Выход | Уровни ТТЛ на нагрузку 50 Ом, передний фронт – 2 нс |
| Измерительные входы на задней панели | A, B, C (опция RP) |
| Импеданс | 1 МОм / 50 пФ или 50 Ом (КСВН < 2:1) |
| Разъемы | Розетка SMA для входа С на задней панели, для всех остальных входов/выходов разъемы BNC |
| Задержка срабатывания | |
| Диапазон задержки | 20 нс – 2 с, разрешение 10 нс |
| Внешнее управление пуском и остановом | |
| Режим | Пуск, Останов, управление пуском и остановом |
| Входные каналы | A, B, или Е (на задней панели) |
| Макс. частота следования управляющего сигнала | |
| Каналы A, B | 160 МГц |
| Канал E | 80 МГц |
| Диапазон задержки пуска | 20 нс – 2 с, разрешение 10 нс |
| Статистика | |
| Функции | Максимум, минимум, среднее, ΔMax – Min, стандартное отклонение и девиация Аллана |
| Дисплей | Цифровой, гистограммы или графики трендов |
| Размер выборки | 2 – 2×109 выборок |
| Определитель предельных значений | Либо выключен (OFF), либо захват захват значений выше, ниже, в диапазоне или вне диапазона установленных пределов |
| Шаг измерений | Временной диапазон шага: 4 мкс – 500 с |
| Математика | |
| Функции | (K*X+L)/M и (K/X+L)/MX. X – текущее показание, а K, L и M – константы; задаются с клавиатуры или как фиксированное опорное значение (Xo) |
| Другие функции | |
| Время измерения | 20 нс – 1000 с для частоты, выброса и среднего значения. Одиночный цикл для других функций измерения |
| Опорная временная база | Внутренняя, внешняя или автоматическая |
| Блокировка дисплея | Результат фиксируется до начала нового измерения при рестарте |
| Предельные значения | Нижний предел, верхний предел |
| Настройки | OFF (выключение) или Alarm (аварийный сигнал), если значение выше/ниже предела, в диапазоне или вне диапазона |
| По аварийному сигналу | Останов или продолжение |
| Дисплей | Цифровой + Графический |
| Сохраненные настройки прибора | Можно сохранить/ вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем. |
| Дисплей | Графический ЖК-дисплей с подсветкой для управления функциями меню, отображения цифровых показаний и информации о состоянии. |
| Кол-во разрядов | 14 разрядов в цифровом режиме |
| Разрешение | 320 × 97 пикселей |
| Интерфейс GPIB | |
| Совместимость | Совместимость с IEEE 488.2-1987, SCPI 1999 53131A |
| Функции интерфейса | SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2 |
| Максимальная скорость измерений | |
| По шине GPIB | 15k/5k показаний/с (режим пересылки блоков) 4k показаний/с (только врежиме передачи) 650/500 показаний/с (индивидуальное срабатывание) |
| Во внутреннюю память | 250k показаний/с |
| Размер внутренней памяти | 750k значений |
| Интерфейс USB | |
| Версия USB | 2.0 полноскоростной (11 Mb/s) |
| Калибровка | |
| Режим | При закрытом корпусе, управление с помощью меню |
| Частота калибровки | 0,1, 1, 5, 10, 1.544, и 2.048 МГц |
