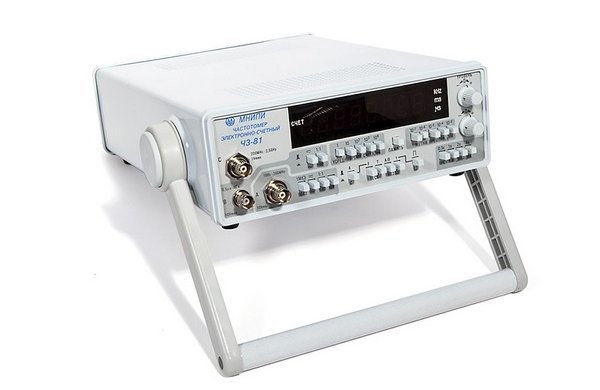

Назначение частотомера электронно-счетного Ч3-81/1
Частотомер электронно-счетный Ч3-81/1 предназначен для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.
Особенности частотомера электронно-счетного Ч3-81/1
- Погрешность задания опорной частоты 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
- Два канала (А, В), диапазон 0,1 Гц - 200 МГц
- 8-ми разрядное табло
- Интерфейс RS-232С
Технические характеристики частотомера электронно-счетного Ч3-81/1
| Параметр | Значение |
| Вход "А" | |
| Вид измерений | Частота, отношение частот |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемых частот | 10 Гц - 200 МГц |
| Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных |
30мВ - 10В ±100 мВ - ±10 В |
| Отношение частот | Вход А/Вход В |
| Входное сопротивление | 1 МОм/50 Ом |
| Входная ёмкость | Не более 50 пФ |
| Вход "В" | |
| Вид измерений | Период, длительность, отношение частот |
| Отношение частот | Вход А/Вход В |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемых периодов | 1 мкс - 10000 с |
| Число усреднённых периодов (множитель периода) | 1, 10, 102, 103, 104 |
| Период тактовой частоты | 10-7, 10-6, 10-5, 10-4, 10-3 с |
| Диапазон измеряемых длительностей | 1 мкс - 10000 с |
| Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных |
0,03 - 10 В ±(0,1 - 30) В |
| Входное сопротивление | 1 МОм |
| Входная ёмкость | Не более 50 пФ |
| Вход "С" | |
| Вид измерений | Частота |
| Форма измеряемых сигналов | Синусоидальная |
| Диапазон измеряемых частот | 0,1 - 2,5 ГГц |
| Уровень входных сигналов: Синусоидальных (эффективное значение) |
30мВ - 1В (0,2-1) ГГц; 0,02 - 20мВт (1-2,5) ГГц |
| Встроенный опорный генератор | |
| Относительная погрешность по частоте | ±1*10-7 за 12 месяцев, ±7,5*10-9 за сутки |
| Температурный уход частоты | ±2,5*10-8 (+5°С...+40°С) |
| Вариация Аллана | ±2,5*10-11 за 1 сек |
| Общие характеристики | |
| Интерфейс | RS-232C |
| Формат индикации | 8 разрядов |
| Питание | (220±22) В, (50±1) Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 262х88х296 мм |
| Масса | 3кг |
| Условия эксплуатации: Рабочая температура |
5°С - 40°С |
