Данный частотомер управляется микропроцессором, чем достигается высокая точность измерений и разрешающая способность при малом времени измерения. Частотный диапазон прибора 10 Гц - 2700 МГц, опорный генератор 13 МГц находится в термостате. Высокая точность, чувствительность и универсальность частотомера делают его исключительно ценным инструментом для ученых, инженеров, экспериментаторов и специалистов в области связи. Малые вес и габариты позволяют использовать его в полевых условиях.
Особенности:
- Высокая точность
- Частотный диапазон прибора 10 Гц - 2700 МГц
- Опорный генератор 13 МГц находится в термостате
- 9-разрядный цифровой дисплей
- Частотомер управляется микропроцессором
- Аттенюатор
- Автопроверка
- Измерение периода повторения сигналов
Характеристики
| Параметры | Канал 1 | Канал 2 |
| Измерение частоты | Диапазон: 10Гц…10мГц прямой подсчет Разрешающая способность 10мГц…100мГц Разрешение: прямой подсчет: 1Гц, 10Гц,100Гц Разрешающая способность:10Гц, 100Гц, 1000Гц. Время счета: 0.01с, 0.1с, 1 с. | Диапазон измерений: разрешающая способность 100мГц…2700мГц Разрешающая способность: 100Гц, 1кГц, 10кГц Время счета: 0.01с, 0.1с, 1 с. |
| Измерение периода | Вход: Канал1 Диапазон: 10Гц…10мГц Разрешение: 10 (-7)с., 10(-8)с., 10 (-9)с. | |
| Подсчет общего количества импульсов: | Вход: Канал1 Диапазон: 10Гц~10мГц Разрешение: 1 импульс. | |
| Параметры входа: | Входная чувствительность: Диапазон 10мГц: 10Гц…8мГц Напряжение с действующим значением 75мВ 8мГц…10мГц Напряжение с действующим значением 30мВ Диапазон 100мГц: 10мГц…8мГц Напряжение с действующим значением 30мВ 80мГц…100мГц Напряжение с действующим значением 30мВ Аттенюатор: ×10, 1\20 Фильтрация: фильтр низких частот (ФНЧ), 100кГц, -3дБ Импеданс: приблизительно 1 мОм (менее 35пФ) Максимально допустимое напряжение: 250В (действующее значение постоянного + переменного тока) (установить аттенюатор (ATT) на 1\20) | Входная чувствительность: 100мГц~2400мГц Напряжение с действующим значением 30мВ 2400мГц~2700мГц Напряжение с действующим значением 75мВ Импеданс: приблизительно 50 Ом Максимально допустимое напряжение: 3В |
| Параметры опорного генератора: | Частота опорного генератора: 13мГц. | |
| Кратковременная стабильность: | ±3×10 (-9)\с. | |
| Долговременная стабильность: | ±2×10 (-5)\месяц. | |
| Влияние температуры: | ±1×10 (-5),в диапазоне от 0°C…+40°C | |
| Напряжение в сети: | каждые ±10%изменения на основе каждых ±1×10 (-7) изменение частоты опорного генератора. | |
| Дисплей: | яркий ЖК дисплей с красной подсветкой, 8 разрядов, 0.39 дюймов, десятичная точка, счет, индикация перегрузки, обозначение кГц, мГц и μs. | |
| Питание: | 220В переменного тока ±10% 50Гц. | |
| Начало работы прибора: | через 20 мин, если температура ниже 25°C. | |
| Рабочая температура: | от -5°C до +50°C (точность указывается при 25ºС ± 5ºС) | |
| Температура, влажность хранения и транспортировки: | от -20°C до +60°C, влажность до 85% при +40ºС без перепадов температуры вызывающих конденсат | |
| Влажность при эксплуатации: | 10…90% относительной влажности. | |
| Влажность при хранении: | 5…95% относительной влажности. | |
| Входное напряжение/ Предохранитель/ Максимальное потребление | 206 - 252В/ (50-60 Гц) 0,25 А / 250В 10 Вт | |
Входной импеданс
| Дисплей | 8-разрядный |
| Диапазон частот | 10Гц ~ 2700МГц |
| 1МОм - 1й канал | |
| 50Ом - 2й канал | |
| Питание | 220В±10% 50~60Гц |
| Габариты (Ш × В × Г), мм | 230 × 210 × 76 |
| Вес, кг | 1,8 |
| 1-й канал | |
| Диапазон частот | 10Гц ~ 8МГц: 75мВ |
| 8МГц ~ 10Мгц: 30мВ | |
| 10МГц ~ 80МГц: 30мВ | |
| 80МГц ~ 100МГц: 30мВ | |
| 2-й канал | |
| Диапазон частот | 100МГц ~ 2400МГц: 30мВ |
| 2400МГц ~ 2700МГц: 75м | |
Комплектация

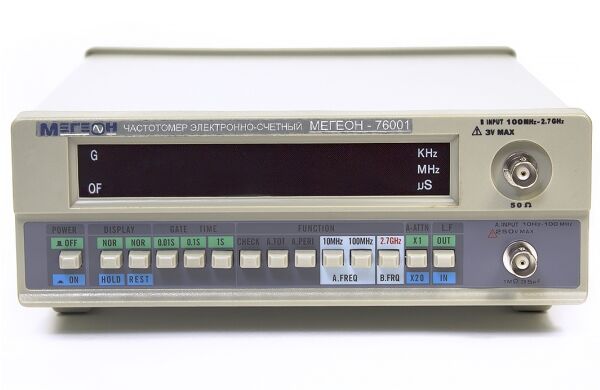

- Частотомер электронно-счетный МЕГЕОН – 76001 - 1 шт.
- Кабель BNC-крокодил - 1шт.
- Кабель питания - 1 шт.
- Руководство по эксплуатации и паспорт - 1 шт.
