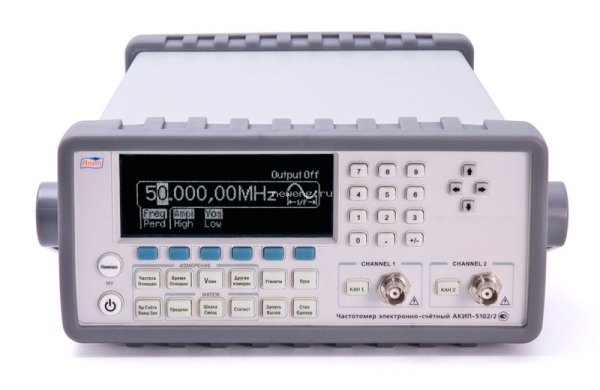

| Частотомер электронно-счётный АКИП-5102 • Измерение частоты в диапазоне 1 мГц … 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов • Три изм. входа, вход и выход опорной частоты • Погрешность ОГ: ± 2х10-6 • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО) • Автоматический допусковый контроль для частотных измерений • Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов • Память на 20 профилей настроек (запись/вызов), фильтр НЧ • Программная калибровка • Совместим с протоколом LXI (web-сервер) • Отвечает стандарту LXI (класс C), реализован Web-интерфейс |
| Характеристики | |||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| КАНАЛЫ 1, 2 | Диапазон частот | 1 мГц … 400 МГц (DC); 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом) |
|
| Период | 2,5 нс … 10 с | ||
| Допуск на ЧМ | 25 % | ||
| Чувствительность | 20 мВскз … 5 В ac+dc (1мГц – 225 МГц) 30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), 80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс) |
||
| Связь по входу | DC или AC | ||
| Входное сопротивление | 1 МОм/ 50 Ом | ||
| Входная емкость | 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм) | ||
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | ||
| ВХОДНОЙ УРОВЕНЬ | Защита по входу | 50 Ом | 12 Вскз (DC… 400 МГц) |
| 1 МОм | 350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц) | ||
| Аттенюатор | ×10 – для режима измерения напряжения и триггера | ||
| КАНАЛ 3 | Диапазон частот | 375 МГц … 6 ГГц | |
| Период | 0,166 нс… 2,6 нс | ||
| Входное сопротивление | 50 Ом | ||
| Чувствительность | От -21 дБм до +15 дБм | ||
| Связь по входу | AC | ||
| Защита по входу | + 25 дБм, до ± 12 В dc | ||
| ПОГРЕШНОСТЬ | Погрешность опорного генератора (стандартная) |
± 2×10(-6) | |
| ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ |
Временные интервалы (кан. 1 и 2) | -0,5 нс … 10 (5) с, разрешение 40 пс | |
| Длительность импульса (кан. 1) | 1,5 нс … 10 (5) с, разрешение 40 пс | ||
| Фазовый сдвиг (кан. 1, 2, 3) | -180° … +360° | ||
| Время нарастания (кан. 1) | 2 нс … 10 (5) с, разрешение 40 пс | ||
| Скважность импульсов (кан. 1) | 0 … 1, длительность импульсов >1 нс | ||
| Счет импульсов (кан. 1) | 0 … 10 (15) | ||
| Пиковое напряжение | -5,1 В … +5,1 В, разрешение 2,5 мВ | ||
| Отношение частот | Кан1 / Кан2, Кан1 / Кан3, Кан2 / Кан1, Кан3 / Кан1 | ||
| ДИСПЛЕЙ | Разрешение по частоте | 12 разрядов (время счета – секунда) | |
| Разрядность индикатора | Максимально 12 | ||
| ОБЩИЕ ДАННЫЕ | Память | 20 профилей настроек (запись/вызов) | |
| Напряжение питания | 100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц) | ||
| Размеры | 210 × 85 × 350 мм | ||
| Вес | 3,2 кг | ||
| Комплект поставки | • Шнур питания • Кабель USB • Диск с ПО • РЭ |
||
