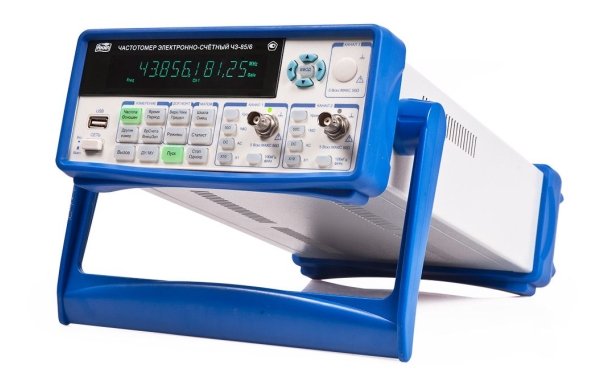

| Частотомер электронно-счётные АКИП Ч3-85/6 • Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц) • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов • Стандартное число каналов (до 200 МГц): 2 изм. входа • Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц) • Погрешность опорного источника: 2х10-7 /год, опции: 5 x 10-8 ,5х10-10 • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана) • Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации) • Макс. разрешение индикатора: 12 разрядов • Фильтр НЧ, вх. аттенюатор (1х, 10х) • Интерфейсы USB и RS-232, GPIB (опция) |
| Технические данные | ||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | Ч3-85/4 | Ч3-85/5 | Ч3-85/6 |
| КАНАЛ 1 | Диапазон частот | 1 мГц … 200 МГц | 1 мГц … 200 МГц | 1 мГц … 200 МГц |
| Период | 4,44 нс … 1000 с | 5 нс … 1000 с | 5 нс … 1000 с | |
| Вх. напряжение | 50 мВскз … 1 Вскз | |||
| Связь по входу | AC или DC (открытый или закрытый вход) | |||
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |||
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |||
| КАНАЛ 2 (опция для Ч3-85/4) |
Диапазон частот | Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц |
1 мГц … 200 МГц | 1 мГц … 200 МГц |
| Период | Опция 1: 0,33 нс … 10 нс Опция 2: 0,15 нс … 1,6 нс |
5 нс … 1000 с | 5 нс … 1000 с | |
| Динамический диапазон (синус) |
Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм |
50 мВскз … 1 Вскз | ||
| Вх. сопротивление | 50 Ом | 1 МОм/ 35 пФ или 50 Ом | ||
| Связь по входу | AC (закрытый вход) | AC или DC (открытый или закрытый вход) | ||
| Фильтр НЧ | - | До 100 кГц (–20 дБ для частот > 1 МГц) | ||
| КАНАЛ 3 (ОПЦИЯ) | Диапазон частот | Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц |
||
| Период | Опция 1: 0,33 нс … 10 нс; Опция 2: 0,15 нс … 1,6 нс; Опция 3: 0,08 нс … 0,15 нс Опция 4: 0,0625 нс … 0,15 нс |
|||
| Входное напряжение | Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм … +10 дБм; Опция 4: 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм; 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм |
|||
| Вх. сопротивление | 50 Ом | |||
| Связь по входу | AC (закрытый вход) | |||
| ПАРАМЕТРЫ ВХОДА | Аттенюатор | ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | ||
| Защита по входу | 50 Ом: 5 Вскз 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБм |
|||
| ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ |
Врем. интервалы (кан. 1 и 2) |
Не доступно | 10 нс – 10000 с | |
| Длит. импульса | 10 нс ... 5000 с | |||
| Скважн. импульсов | 1 … 99 % | |||
| Счет импульсов | 0 … 1х1013 | |||
| Фазовый сдвиг | 0° … 360° | |||
| Отношен. частот | Кан1/ Кан2 | |||
| ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ |
Тип ОГ | Стандартный (погрешность < 5 x 10-8 / старение в год < 2 x 10-7 ), Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) |
||
| ОБЩИЕ ДАННЫЕ | Интерфейс | USB; RS-232 (GPIB - Опция 5) | ||
| Память | 20 профилей настроек (запись/вызов) | |||
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); | |||
| Размеры | 375 × 105 × 235 мм | |||
| Вес | 3,7 кг | |||
| Комплект поставки | Шнур питания (1), кабель BNC (1), РЭ | |||
