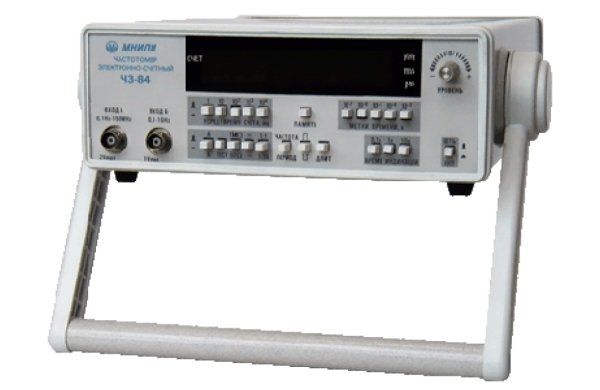

Частотомер Ч3-84
Частотомеры электронно-счетные Ч3-84, Ч3-84/1 и Ч3-84/2 предназначены для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов. Базовая модель Ч3-84 имеет модификации Ч3-84/1 и Ч3-84/2, отличающиеся диапазоном рабочих температур и пределами относительной погрешности по частоте встроенного оппорного генератора.
Особенности частотомеров Ч3-84,Ч3-84/1,Ч3-84/2:
Высокая точность измерений
Широкий диапазон рабочих температур
Низкая стоимость
Технические характеристики частотомеров Ч3-84,Ч3-84/1,Ч3-84/2:
Параметры Значения
Вход "А"
Вид измерений Частота, период, длительность
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Уровень входных сигналов:
- Синусоидальных (эффективное значение) 0,02 В - 2 В
- Импульсных 0,05 - 2 В
Диапазон измеряемых частот 0,1 Гц - 150 МГц
Диапазон измеряемых периодов 0,1 мкс - 100 с (10 МГц - 0,01 Гц)
Число усредняемых периодов (множитель периода) 1, 10, 102, 103, 104
Период меток времени 10-7, 10-6, 10-5, 10-4, 10-3 с
Диапазон измеряемых длительностей импульсов 1 мкс - 100 с
Частота следования импульсов Не более 500 кГц
Входное сопротивление Выборочно: (1±0,1) МОм / (50±2,5) Ом
Входная ёмкость Не более 50 пФ
Вход "Б"
Вид измерений Частота
Форма измеряемых сигналов Синусоидальная
Уровень входных сигналов (0,03 - 1) В
Диапазон измеряемых частот (100 - 1000) МГц
Входное сопротивление (50±2,5) Ом
Встроенный опорный генератор
Относительная погрешность по частоте для частотомеров:
- Ч3-84, Ч3-84/1 ±5*10-8 за 30 сут и ±1*10-7 за 12 месяцев
- Ч3-84/2 ±2,5*10-6 за 30 сут и 5*10-6 за 12 месяцев
Общие характеристики частотомеров Ч3-84,Ч3-84/1,Ч3-84/2:
Рабочая температура Группа 3 ГОСТ 22261-94
+5°С...+40°С для Ч3-84/1, Ч3-84/2
-10°С...+50°С для Ч3-84
Формат индикации 8 разрядов
Питание (220±22) В, (50±1) Гц
Потребляемая мощность 20 В · А
Габаритные размеры (HxWxD) 262х88х320 мм
Масса 2,8 кг
