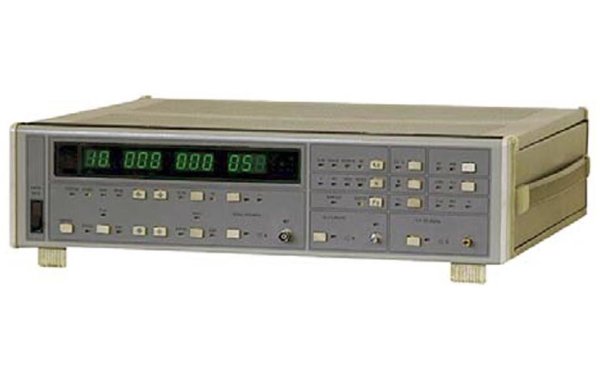

Частотомер Ч3-82
Частотомер Ч3-82 предназначен для автоматического измерения частоты непрерывных синусоидальных сигналов и полуавтоматического измерения среднего значения несущей частоты импульсно-модулированных сигналов. Наиболее эффективно применение Ч3-82 в метрологических органах при проверке частотных параметров генераторов сигналов, в составе ИИС на основе цифровых измерительных приборов общего применения для измерения частоты и обработки результатов измерения по установленной программе, для контроля частот гетеродинов радиоприемных устройств.
Особенности частотомера Ч3-82:
Расширенные функциональные возможности (измерение нестабильности, измерение среднего значения, калькуляторный режим)
Более высокие метрологические характеристики
Повышенная эффективность и надежность результатов измерений
Обеспеченность самодиагностикой
Сопрягаемость с ЭВМ и возможность работы в составе ИИС 3 выхода
Технические характеристики частотомера Ч3-82:
Параметры Значения
Диапазон частот измеряемых НК
• вход А 10 Гц-100 МГц
• вход Б 0,1-2 ГГц
• вход В 2-37,5 ГГц
Диапазон частот по входу В перекрывается четырьмя выносными смесителями коаксиальным (7/3,04 мм)
волноводными (16X8; 11X5,5; 7,2X3,4 мм)
Минимальный уровень входных сигналов
• вход А 0,05 В
• вход Б 0,02 мВт
• вход В 0,02-0,1 мВт
Пределы допускаемой относительной погрешности измерения частоты НГ сигналов ±бо+ [1/(fx*tсч)] где бо - относительная погрешность по частоте опорного генератора
Диапазон частот измеряемых ИМ сигналов
• вход Б 0,1-2 ГГц
• вход В 2-37,5 ГГц
Минимальный уровень мощности в импульсе входных ИМ сигналов
• вход Б 0,1 мВт
• вход В 0,1-0,2 мВт
Абсолютная погрешность измерения несущей частоты ИМ сигналов
• 100 кГц при 0,3 < ти < 1 мкс
• 50 кГц при 1 < ти • 10 кГц при ти > 10 мкc
Общие характеристики частотомера Ч3-82:
Питание 220 В, 50 Гц; 115 В, 400 Гц
Потребляемая мощность 120 В*А
Габариты 488X133X555 мм
Масса 20 кг
