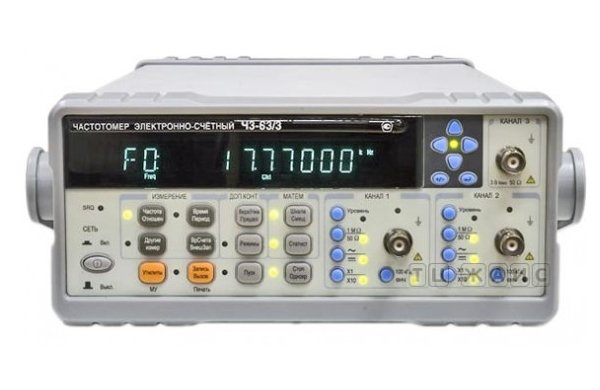

Частотомер Ч3-63/3
Частотомер электронно-счетный Ч3-63/3 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний. Применяется для настройки, испытаний и калибровки различных приемо-передающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Может использоваться в информационно-измерительных и технологических системах, управляемых ЭВМ.
технические характеристики
Диапазон измеряемых частот синусоидальных сигналов 0,1 Гц - 3200 МГц
Уровни входного синусоидального сигнала
0,03 - 10 В (0,1 Гц - 1000 МГц)
30 мкВт - 10 мВт (1000 - 3200 МГц)
Диапазон измеряемых частот импульсных сигналов 0,1 Гц - 200 МГц
Напряжение входного импульсного сигнала 0,1 - 10 В
Погрешность измерения частоты, не более ± 5·10-7 ±1 ед. сч.
Относительная погрешность по частоте кварцевого генератора за 30 суток / за 12 месяцев ±1,5·10-7 / ±5·10-7
Диапазон коррекции частоты кварцевого генератора ±1,5·10-7
Диапазон измеряемых периодов синусоидальных и импульсных сигналов 0,1 мкс - 104 с (10 МГц - 10-4 Гц)
Диапазон измеряемых длительностей импульсов 0,1 мкс - 10 с
Входное сопротивление и емкость 1 МOм (50 Ом), 50 пФ
Питание 220 В, 50 Гц; 220 (115) В, 400 Гц;
источник постоянного тока 27 В
Потребляемая мощность 60 В·А
Рабочий диапазон температур от -30°С до +50°С
Размеры 312х95х335 мм
Масса 6 кг
Интерфейс RS-232
