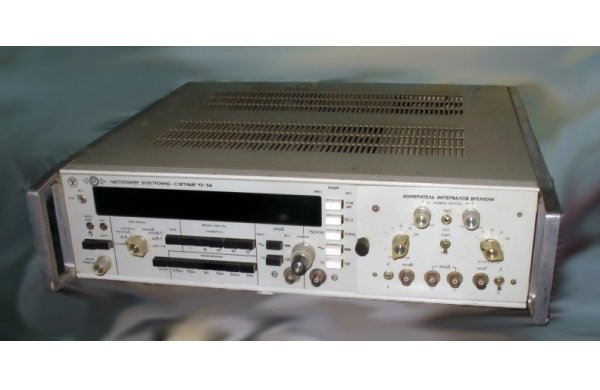

Частотомер Ч3-54
Предназначен для измерения различных физических величин, если они преобразуются в частоту электрических сигналов или интервалы времени:
• Измерения частоты синусоидальных и частоты следования импульсных сигналов.
• Измерения периода синосуидальных и периода следования импульсных сигналов.
• Измерения длительности импульсов и интервалов времени.
• Измерения отношения частот электрических сигналов.
• Деления частоты электрических сигналов.
• Выдачи напряжений опорных частот.
Частотомер может работать в составе ИИС. Высокая стабильность частоты достигается за счет применения высокостабильных кварцевых генераторов, точность которых обеспечивается высококачественными термостатированными кварцевыми резонаторами.
Особенности:
• Частотомер Ч3-54 может быть использован также в качестве генератора образцовых частот.
• Частотомер обеспечивает работу совместно со сменными блоками ЯЗЧ-41,ЯЗЧ-31/1,ЯЗЧ-42,ЯЗЧ-43,ЯЗЧ-72,ЯЗЧ-87,ЯЗЧ-88).
• Применение сменных блоков позволяет производить измерение частоты в широком диапазоне и значительно расширяет возможности частотомера.
• Имеется дистанционно-программное кодовое управление всеми режимами работы.
Технические характеристики:
| Параметры | Значения |
| Диапазон частот | 1,5*10-7 |
| Погрешность по частоте кварцевого генератора за 1 месяц | 1,5*10-7 |
| Уровень выходного сигнала | 0,1 - 100 В (0,1 Гц - 120 МГц), 0,2-3 В (120-300 МГц) |
| Пределы измерения длительности | Синусоидальных сигналов 0-1 МГц |
| AM, ИМ сигналов 10-7-10-5 с | |
| Диапазон при измерении отношения частот | 10 Гц - 150 МГц 0 - 1 МГц |
| Частота выдаваемого сигнала | 0,1; 1; 10; 100 Гц; 1; 10; 1; 5; 10 и 50 МГц |
| Рабочая температура | От-30° до +50°С |
| Относительная влажность | До 98% при температуре +35° С |
| Атмосферное давление | 750±30 мм рт.ст |
| Габариты | 490х136х480мм |
| Масса | Не более 16кг |
