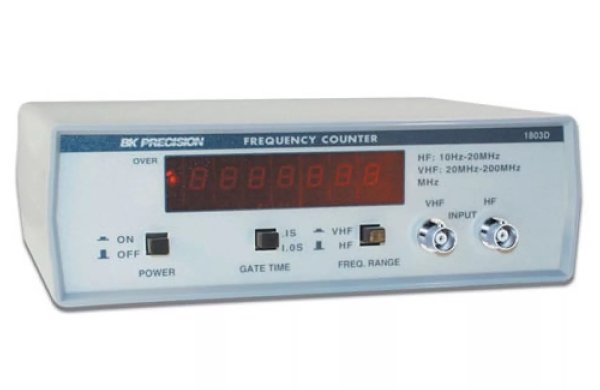

Свойства:
- Переключаемое время стробирования 0,1 сек и 1,0 сек
- 7-разрядный светодиодный дисплей
- Высокоточный индикатор времени
- Компактный настольный частотомер с питанием от сети
- Широкий диапазон измерений: до 200 МГц
Технические характеристики
| Модель | 1856С | 1823 | 1803D | 1804D | 1875 |
| Диапазон | 2,4 ГГц | 175 МГц | 200 МГц | 200 МГц | 2,5 ГГц |
| ФУНКЦИИ | |||||
| Частота | |||||
| Режим кГц | Синусоида 5 Гц - 10 МГц | 5 Гц - 175 МГц | Синусоида 10 Гц - 25 МГц |
10 Гц - 16 МГц | 10 Гц - 10 МГц |
| Режим МГц | Синусоида 5 Гц - 100 МГц | 50 кГц - 100 МГц | 10 МГц - 500 Гц | ||
| Синусоида 50МГц - 2,4 ГГц (ПДЧ) | Синусоида 50 МГц - 175 МГц | 100 МГц - 2,5 ГГц | |||
| Погрешность | ± Точность временной базы + 1 импульс | ± импульс ± ошибка временной базы | ± Точность временной базы + 1 импульс | ± (4 ppm + разряд) | |
| ХАРАКТЕРИСТИКИ ПЕРИОДА | |||||
| Диапазон | 0,285 мкс - 200 000 мкс | 0,5 мкс - 200 000 мкс | Не применяется | 10 Гц - 10 МГц | |
| Управление | Ручной сброс и удержание с передней панели. Разъем START/STOP внизу. | Ручной сброс и удержание с передней панели. Разъем START/ STOP внизу. | |||
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ | |||||
| Чувствительность | 20 мВ rms*, 5 Гц - 30 МГц 50 мВ rms, свыше 100 МГц | 20 мВ rms, 5 Гц - 5 МГц 50 мВ rms, 5 Гц - 125 МГц 100 мВ rms, 125 МГц – 150 МГц 150 мВ rms, 150 МГц - 175 МГц | 25 мВ rms, 5 Гц - 30МГц 50 мВ rms 30 МГц – 100 МГц | 50 мВ (10 Гц - 200 МГц) | < 50мВ, 5Гц - 100 МГц< 100мВ 100 МГц -120 ГГц |
| Импеданс | 1 МОм (< 40 пФ) | 1 МОм (< 40 пФ) | Частичный: 1 МОм | ВЧ = 1 МОм, СВЧ = 50Ом | 1 МОм |
| Аттенюатор | X1/x10, переключаемый | X1/x10, переключаемый | Высокий уровень, низкий уровень по каналу С | ||
| Соединение | AC | AC | AC | AC | AC |
| Фильтр | 100 кГц (-3 дБ) переключаемый | 100 кГц (-3 дБ) переключаемый | |||
| ПРЕДВАРИТЕЛЬНЫЙ ДЕЛИТЕЛЬ ЧАСТОТЫ (ПДЧ) | |||||
| Чувствительность | 10 мВ rms, 30 МГц, 50 МГц - 600 МГц; 25 мВ rms, 600 МГц - 1,3 ГГц; 50 мВ 1,3 ГГц - 2,4 ГГц | Не применяется | Не применяется | Не применяется | Не применяется |
| Импеданс | 50 Ом | ||||
| Соединение | AC | ||||
| Макс. вход. сиг. | 1 В, rms* | ||||
| ХАРАКТЕРИСТИКИ СУММИРОВАНИЯ ВХОДНЫХ СИГНАЛОВ START/STOP | |||||
| Логич. уровень | Стандарт. TTL-уровни | Стандарт. TTL-уровни | |||
| Нагрузка | 1 стандарт. элемент TTL | 1 стандарт. элемент TTL | |||
| ХАРАКТЕРИСТИКИ ВРЕМЕННОЙ БАЗЫ | |||||
| Стандартный тип | ТХСО | Кварцевый генератор | Кварцевый генератор | Кварцевый генератор | |
| Частота | 10 МГц | 10 МГц (INT, EXT) | 10 МГц | 5,24288 МГц | 4,194 МГц |
| Стабильность | ± 0,1 ppm (± 1 Гц) | ± 0,1 ppm (± 1 Гц) | ± 0,1 ppm | ± 0,1 ppm | ± 4 ppm + 1 цифра |
| Стабильность сетевого напр. | < ± 0,1 ppm при ± 10% колебаний сет. напр. | менее 1 ppm при ± 10% колебаний сет. напр. | |||
| Температурная стабильность | ± 1 ppm (00С - 28 0С) при t. окр. среды 00С - 50 0С, ± 0,5 ppm (180С - 28 0С) | ± 10 ppm (00С - 28 0С) при темп. окр. среды 00С - 50 0С, ± 0,5ppm (180С-280С) | < ± 10 ppm от 00С до 50 0С. 2 ppm от 200С до 30 0С. |
< ± 10 ppm от 00С до 50 0С | 0,1 ppm/0С |
| Вход внутренней временной базы | 10 МГц > 1,77 В rms | ||||
| ХАРАКТЕРИСТИКИ ДИСПЛЕЯ | |||||
| Дисплей | 7-сегментный индикатор 0,56 дюйма – 8 разрядов | 7-сегментный индикатор 0,56 дюйма – 8 разрядов | 7-сегментный индикатор 0,43 дюйма – 7 разрядов | 7-сегм. индикатор 0,43 дюйма – 7 разр | ЖКД 0,5 дюйма (13 мм) - 8 разрядов |
| Светодиодные индикаторы | Индикаторы "kHz", "MHz", “Gate”, “msSEC” и переполнения | Индикаторы "kHz", "MHz", “Gate”, “msSEC” и переполнения | Нет | Нет | Нет |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| Требования к питанию 50/60 Гц, 12 Вт | 120/220/240 В AC ± 10%. 50/60 Гц 12 Вт | 120/220/240 В AC ± 10%. От батареек: 6АА | 9 В DC 300 мА | 7 – 10 В DC 800 мА | Батарейки типа АА 4 x 1,5 В, под заказ: адаптер AC/DC |
| Размеры (В x Ш x Г) | 4,5 x 11,75 x 10,375 дюйм. (114 x 298 x 264 мм) | 2,8 x 10,2 x 8,3 дюйм. (71 x 261 x 211 мм) | 2,1 x 9,06 x 6,18 дюйм. (54 x 230 x 157 мм) | 2,1 x 9,06 x 6,18д. (54x230x157мм) | 6,8 x 3,1 x 1,4д. (173 x 80 x 35мм) |
| Масса | 3,98 фунта (1,8 кг) | 3,98 фунта (1,8 кг) | 24 унции (680 г) | 24 унции (680 г) | 12 унций (340 г) |
| ПРИНАДЛЕЖНОСТИ | |||||
| Входит в комплект поставки: Руководство по эксплуатации, для всех моделей; сетевой адаптер для модели 1803d | |||||
| Под заказ: | Антенна AT-21 в комплекте, пробник PR-37Ax1/x10/REF | Антенна AT-21 в комплекте, Пробник PR-37Ax1/x10/REF | Пробник PR-37Ax1/x10/REF | Антенна AT-21 в комплекте | Адаптер 9В DC 300 мА AC/DC |
* rms – среднеквадратичное значение
