Особенности
- Высокопроизводительный частотомер с диапазоном измерений: до 9 ГГц ;
- Диапазон частот Кан 1: 0,14 мГц …150 МГц;
- Диапазон частот Кан 2: 100 МГц … 1,5 ГГц ;
- Диапазон частот Кан 3: 1,5 … 9 ГГц;
- Погрешность ОГ: ± 2х10-7 , (опция < 5x10-8 в год);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- 4 математических функции для частотных измерений;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений;
- Высокое разрешение (9 разрядов/ секунда);
- Память: 9 различных профилей настроек;
- Интерфейс RS-232C, USB;
- Опции: GPIB.
Технические характеристики
| Параметр | Значение |
| Каналы 1, 2 | |
| Диапазон частот | 0,14 мГц – 150 МГц (канал 1) 100 МГц – 1,5 ГГц (канал 2) |
| Диапазон периодов | 7 нс – 7000с |
| Диапазон временных интервалов | 20 нс – 7000 с |
| Фазовый сдвиг | 0 - 360 ° |
| Длительность импульсов | > 20 нс при периоде следования не более 100 с |
| Скважность | 1 – 99 % при периоде следования не более 100 с |
| Счет импульсов | 0 – 1х1012 |
| Тип коннектора | BNC |
| Канал 3 | |
| Диапазон частот | 1,5 ГГц – 9 ГГц (АКИП-5108/4), коннектор N типа. |
| Параметры входа (Каналов 1, 2) | |
| Входное сопротивление | 1 МОм //45 пФ и 50 Ом (Кан 1), 50 Ом (Кан 2) |
| Входное напряжение (скз) | Канал 1: Диапазон частот до 100 МГц: 30 мВскз…1,5 Вскз - синус Диапазон частот 100 МГц … 150 МГц: 50 мВскз…1,5 Вскз - синус Диапазон частот до 100 МГц: 100 мВп-п…4,5 Вп-п - импульс Диапазон частот 100 МГц … 150 МГц: 150 мВп-п…2 Вп-п - импульс Канал 2: Диапазон частот 100 МГц – 1,5 ГГц: 30 мВскз…1,5 Вскз |
| Связь по входу (Канал 1) | Открытый и закрытый вход (DC/ AC) |
| Связь по входу (Канал 2) | Закрытый вход (AC) |
| Ослабление | ×1 или ×10 (аттенюатор) |
| Параметры входа (Канал 3) | |
| Входное сопротивление | 50 Ом |
| Динамический диапазон (синусоидальный сигнал) | -25 дБм…+7 дБм (1,5 – 2 ГГц) -25 дБм…+13 дБм (2 – 6 ГГц) -20 дБм…+13 дБм (6 – 9 ГГц) |
| Защита входа | +25 дБм |
| Связь по входу | Закрытый вход (AC) |
| КСВ | < 2,5:1 |
| Погрешность | |
| Погрешность внутреннего опорного генератора 5 МГц (в год) | ± 2х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – 1 секунда) |
| Вход/ выход ОГ | «Вход Ref IN»- 5 / 10 МГц (автовыбор), «Выход Ref OUT»-10 МГц |
| Общие данные | |
| Разрядность индикатора | Максимально 12 |
| Память (запись/ вызов) | 9 ячеек (профили №№ 1-9), ячейка №0 (настройка при включении) |
| Интерфейс | RS-232C, USB |
| Напряжение питания | 230 В ±10%; 50 Гц (потребляемая мощность 40 ВА) |
| Габаритные размеры (ШхВхГ) | 255 х 100 х 370 мм |
| Масса | 2 кг |
| Опции | Интерфейс GPIB (IEEE488), термостатированный ОГ/ OCXO (опция 101/ < 5 x 10-8 в год) |
Комплект поставки
| № | Наименование | Количество |

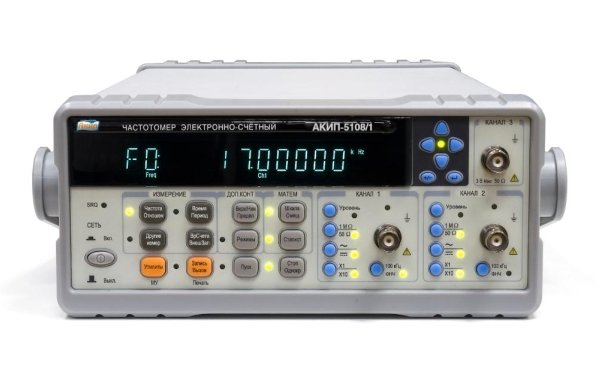

| 1 | Частотомер АКИП-5108/4 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Измерительный кабель | 2 |
| 4 | Кабель RS-232 | 1 |
| 5 | CD-диск с ПО | 1 |
| 6 | Руководство по эксплуатации | 1 |
