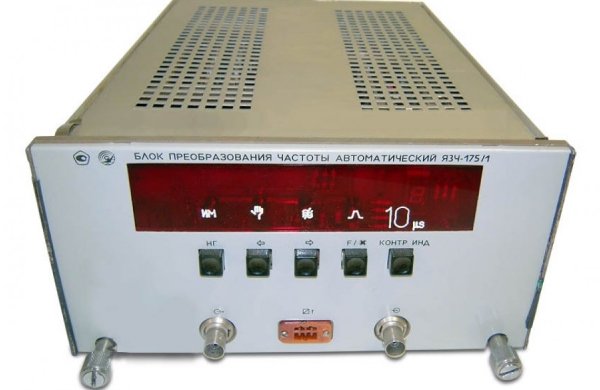

Блок преобразования частоты ЯЗЧ-175/1
Блок преобразования частоты ЯЗЧ 175/1 предназначен для преобразования и автоматического измерения совместно с частотомером ЧЗ-64/1 частоты НГ сигналов и несущей частоты ИМ сигналов. Блок преобразования ЯЗЧ-175/1может применяться для настройки, испытаний и калибровки различного рода приемно-передающих трактов, систем связи и других устройств.
Особенности блока преобразования ЯЗЧ-175/1:
Прибор ЯЗЧ 175/1 обеспечивает работу с КОП и в составе АИС.
Технические характеристики блока преобразования ЯЗЧ-175/1:
Параметры Значения
Диапазон частот 1,5-18 ГГц
Параметры ИМ сигналов (длительность импульса) 0,1 мкс
Параметры ИМ сигналов (частота следования импульсов) 50 Гц - 2 МГц
Параметры ИМ сигналов (скважность импульсов) 2-1000
Минимальная мощность входных НГ и ИМ сигналов 0,05 МВт
Максимальная мощность 5 МВт
Входное сопротивление 50 Ом
Коаксиальный канал сечением, мм 7х3,04
Общие характеристики блока преобразования ЯЗЧ-175/1:
Питание От блока питания частотомера ЧЗ-64/1
Габариты 220 х 352,5 х 108 мм
Масса 5 кг
