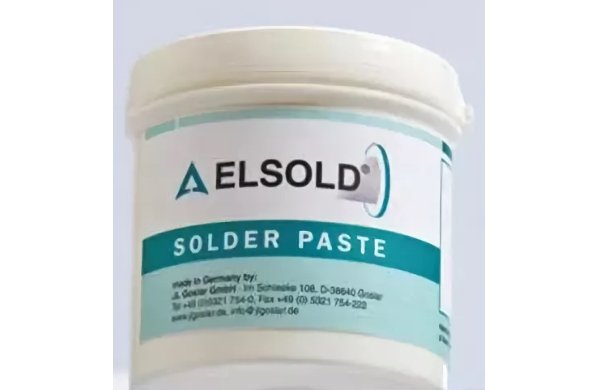

Безотмывная паяльная паста Elsold SM-388

Артикул: 3-1848

• Состав: Sn62/Pb36/Ag2
• синтетический флюс, применяемый в составе паяльной пасты обладает высокой температурной стабильностью
• остатки флюса после пайки – практически незаметные, прозрачные
• активаторы, присутствующие в составе флюса паяльной пасты SM-388 не содержат соединений хлора и соответствуют требованиям стандартов IPC-SF-818 и QQ-S-571E
• флюс, применяемый в составе SM-388 содержит ингибиторы коррозии, растворители с высокой точкой кипения, тиксотропные присадки и стойкие к высоким температурам синтетические смолы
• остатки флюса после пайки обладают повышенной влагостойкостью, по сравнению с остатками флюсов традиционных паяльных паст
• минимальный шаг трафаретной печати 0,4 мм с использованием частиц припоя 3-го Типа.


Описание:

Паяльная паста SM-388 – идеальный выбор для применения при производстве изделий, не требующих обязательного удаления остатков флюса после пайки. Благодаря уникальному синтетическому флюсу, входящему в состав данной пасты, процесс отмывки в большинстве случаев может быть исключен, что позволяет заметно сократить время технологического процесса. Минимальные, прозрачные остатки флюса после пайки (рис.1), не являются коррозионно-активными, и не препятствуют осуществлению электрического контроля. Однако, наряду с этим, при необходимости остатки флюса могут быть легко удалены при помощи современных промывочных жидкостей.
Паяльная паста SM-388 идеально подходит для решения большинства производственных задач благодаря широкому технологическому окну процесса трафаретной печати и оплавления. Паяльная паста SM-388 обладает продолжительным сроком жизни на трафарете и была разработана с учетом необходимости пайки в одном технологическом процессе компонентов и печатных плат с оловянно-свинцовой и бессвинцовой металлизацией.
Остатки флюса паяльной пасты SM-388 обладают высокой влагостойкостью, благодаря чему возможно использование данной пасты при производстве изделий, технологический процесс сборки которых предусматривает использование жидких водосмываемых флюсов. При взаимодействии с водой на этапе удаления водосмываемых флюсов остатки флюса паяльной пасты SM-388 не образуют белый налет.

Особенности:

• синтетический флюс, применяемый в составе паяльной пасты обладает высокой температурной стабильностью
• остатки флюса после пайки – практически незаметные, прозрачные
• активаторы, присутствующие в составе флюса паяльной пасты SM-388 не содержат соединений хлора и соответствуют требованиям стандартов IPC-SF-818 и QQ-S-571E
• флюс, применяемый в составе SM-388 содержит ингибиторы коррозии, растворители с высокой точкой кипения, тиксотропные присадки и стойкие к высоким температурам синтетические смолы
• остатки флюса после пайки обладают повышенной влагостойкостью, по сравнению с остатками флюсов традиционных паяльных паст
• минимальный шаг трафаретной печати 0,4 мм с использованием частиц припоя 3-го Типа.

При трафаретной печати:

обладает длительным временем жизни на трафарете (более 8 часов)
допускает паузы в трафаретной печати до 60 минут
применяется для нанесения паяльной пасты на контактные площадки под корпуса BGA и μBGA с малым шагом до 0,4 мм

Отмывка остатков флюса

Остатки флюса паяльной пасты SM-388 в большинстве случаев не требуют удаления с поверхности печатной платы. При необходимости остатки флюса могут быть удалены с использованием современных промывочных жидкостей, например .

  Метод теста Время воздействия Результат
SIR-тест IPC-TM-650 2.6.3.3 168 2,0 x 108 Ом
Коррозия медного зеркала IPC-TM-650 2.3.32 - Классификация L3NC
Образование шариков припоя IPC-TM-650 2.4.43 - Тест пройден
Хромат серебра IPC-TM-650 2.3.33 - Тест пройден

Упаковка:

• банки 500 грамм

Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.





Рис.1. Минимальные, прозрачные остатки флюса после пайки.


Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.
