Безокулярный стереомикроскоп Lynx Vision Engineering настольный штатив

Артикул: 5-341037

Lynx является уникальным безокулярным стереомикроскопом для сложных задач, в которых требуется получение высококачественного стереоизображения. Безокулярные микроскопы Lynx обеспечивают значительное повышение свободы движений головы и снятие зрительного напряжения, что понижает стресс и усталость оператора при работе в течение длительного времени.

Lynx является уникальным безокулярным стереомикроскопом для сложных задач, в которых требуется получение высококачественного стереоизображения. Безокулярные микроскопы Lynx обеспечивают значительное повышение свободы движений головы и снятие зрительного напряжения, что понижает стресс и усталость оператора при работе в течение длительного времени.

  • Микроскопы Lynx применяются для широкого диапазона задач, включая общее производство, изготовление электронных, пластиковых и резиновых изделий и точное машиностроение.
  • Превосходная эргономичность позволяет значительно снизить утомляемость оператора и повысить качество и производительность работы.
  • Диапазон стереоувеличения x2.1 – x120 (стандартно x7 – x40)
  • Модульная конструкция позволяет с легкостью устанавливать дополнительные принадлежности, включая фотокамеры.
  • Запатентованная оптическая технология позволяет достичь великолепной зрительной координации движения рук при обработке объектов.
  • Настольный штатив или подвижный монтажный кронштейн.
  • Установка Lynx VS8 для специалистов по контролю качества печатных плат.

Высокоточная оптика позволяет получать изображения максимальной яркости и контрастности с кратностью увеличения до x120 (стандартно x7 – x40), тогда как модульная конструкция дает возможность пользователю выбирать из разнообразия вариантов установки, подсветки и средств фотографирования.

Lynx (настольный штатив)

  • Устойчивый фокусируемый настольный штатив с держателем, подсветкой под столиком, а также с плавающим или измерительным столиком.



Современные достижения, применяемые в стереомикроскопах Lynx, позволяют достичь великолепной зрительной координации движения рук, что приводит к повышению производительности и точности, а также снижает объем брака и переделок.

Преимущества технологии

В микроскопах Lynx применяется запатентованная безокулярная технология Dynascope компании Vision Engineering, благодаря которой повышается эргономичность вследствие снятия ограничений, присутствующих в традиционных бинокулярных микроскопах.

Движение головы или глаз больше не приводит к потере изображения из поля обзора, что обеспечивает полную свободу движений головы и значительно снижает утомляемость оператора при длительной работе. Незначительное движение глаз больше не приводит к потере части поля обзора, пользователь может просто смещать направление взгляда в пределах всей области изображения вместо того, чтобы изменять положение головы при использовании традиционных микроскопов с узкими окулярами.

Запатентованная оптика в микроскопах Lynx обеспечивает широкую область обзора и получение оптического трехмерного изображения с высоким разрешением, в отличие от двухмерного цифрового изображения, которое дают видеокамеры или фотоаппараты. В результате повышается эффективность, комфортность в работе, и понижается утомляемость, благодаря чему оператор может работать с более высокой точностью в течение более длительного времени.

Увеличение свободы движений головы также позволяет с удобством использовать очки или контактные линзы.

Простота в использовании

  • Микроскопы Lynx обеспечивают простой трехмерный обзор, при котором расстояние до видимого объекта соответствует фактическому расстоянию, что позволяет исключить необходимость перефокусировать взгляд и, таким образом, снижает утомляемость.



Технические характеристики

Оптические
характеристики
Диапазон увеличения
Рабочее
расстояние

с умножителем x1.5
с умножителем x2
x0.5
x3.5 - x20
x5.3 - x30
x7.0 - x40
177 мм
x0.7
x4.9 - x28
x7.4 - x42
x9.8 - x56
130 мм
x1.0
x7.0 - x40
x10.5 - x60
x14 - x80
85 мм
x1.5
x10.5 - x60
x15.8 - x90
x21 - x120
47 мм



Оптические
характеристики
Поле обзора при макс. увеличении

с умножителем x1.5
с умножителем x2
x0.5
6.7 мм
4.3 мм
3.3 мм
x0.7
4.8 мм
3.2 мм
2.4 мм
x1.0
3.5 мм
2.3 мм
1.7 мм
x1.5
2.3 мм
1.5 мм
1.2 мм



Оптические
характеристики
Поле обзора при мин. увеличении

с умножителем x1.5
с умножителем x2
x0.5
38.0 мм
25.3 мм
19.0 мм
x0.7
27.0 мм
18.0 мм
13.5 мм
x1.0
18.7 мм
12.5 мм
9.4 мм
x1.5
12.9 мм
8.6 мм
6.5 мм





Lynx (настольный штатив)

Lynx_настольный штатив схема

Размеры:

A = 280 мм
B = 150 мм
C = 200 мм
D = 100 мм
E = 650 мм
F = 110 мм

Вес:

Настольный штатив (5 упаковок)

Распакованный - 18,0 кг

Упакованный - 22,0 кг

Принадлежности

Доступны различные опции и конфигурации микроскопов. Обратитесь в региональное представительство компании Vision Engineering для подбора варианта в соответствии с конкретными требованиями.

Наклонные и прямые просмотровые устройства



  • Позволяют оператору рассматривать предмет под углом 34° по отношению к перпендикуляру. Изображение объекта можно вращать на 360°, чтобы добиться лучшего стерео изображения трехмерных объектов, включая паяные соединения печатных плат, отверстия, стойки и резьбовые элементы. Устройства поставляются как с ручным управлением, так и с электроприводом.

Фиксированный угол обзора



  • Оператор может выбрать одну из трех опций: зафиксированный угол обзора 25° по отношению к перпендикуляру, возможность установить оптическую головку вертикально или под углом путем подъема штатива.

Эргономичная конструкция



  • Позволяет регулировать обзор в горизонтальной плоскости диапазоне от 5° до-25°.

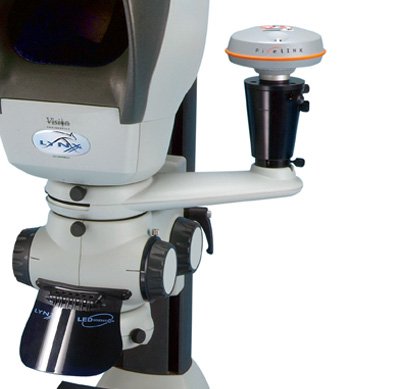

Фотографирование и архивирование изображений





  • Цифровые, USB и 35 мм однообъективные зеркальные камеры таких производителей, как Sony, Nikon, Pixera, Polaroid и других известных фирм, а также моментальные фотокамеры Polaroid.
  • Модульные мультимедийные решения для фотографирования, архивирования, обработки, анализа изображений и вывода на печать.

Шаговый умножитель

  • Позволяет расширить диапазон стереоувеличения в x1.5 или х2 раза без потери рабочего расстояния.



Измерительная / сравнительная оптическая сетка
  • Предоставляет пользователю возможность выполнять измерения или проводить сравнение с помощью шкалы. В стандартном исполнении сетка может быть выполнена в виде перекрестия или градуированной шкалы. Возможно изготовление оптической сетки по спецификации заказчика.
