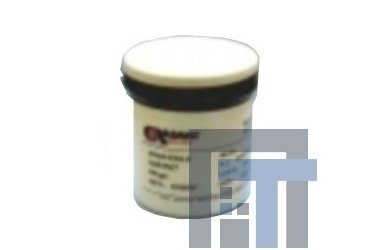

Бессвинцовая безотмывная паяльная паста V347 3-5LFH02-E

Артикул: 3-1309

• Состав: Sn/Ag/Cu/ In+Х
• Размер частиц (Мкм) : 20-45
• Температура плавления (°С): 207
• Тип флюса: RMA


Описание:

Бессвинцовая безотмывная паяльная паста со среднеактивным канифольным флюсом (RMA) V347 3-5LFH02-E изготавливается без применения галогенных соединений в качестве активаторов. Ее состав специально разработан, чтобы обеспечить низкую температуру плавления для применения в технологии поверхностного монтажа (SMT). Таким образом, вероятность повреждения электронных компонентов от перегрева минимальна. Шлак легко удаляется водой (ультразвуковым или другим методом) обеспечивая высокую ионную чистоту поверхности.

Спецификация:


Характеристика Значение Промышленный стандарт
Содержание флюса 11 ± 0.5% IPC TM-650 2.2.20
Тип флюса Безотмывный Singapore Asahi
Размер частиц 25-45 мкм (Тип 3) IPC TM-650 2.2.14
Тест медного зеркала Пройден, класс H IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2
Содержание соединений галогенов 0% массы IPC-TM-650 2.3.35B / JIS Z 3197: 1999 8.1.4.2.2
Поверхностное изоляционное сопротивление > 1 × 10(12) (40 °С / 90% RH / 168 ч) JIS Z 3197
Тест на растекание Пройден JIS Z 3284: 1994 Annex 7, Annex 8
Тест образования шариков припоя Пройден IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11
Тест на сухость шлака Пройден JIS Z 3197: 1999 8.5.1
Вязкость пасты 600 ± 15% kcPs / 210 ± 20 Pa.S IPC-TM-650 2.4.34 / JIS Z 3284: 1994 Annex 6
Тиксотропный индекс 0.50 - 0.60 JIS Z 3284: 1994 Annex 6
Состав сплава Sn/Ag/Cu/ In+Х -
Температура плавления 202 - 207 °С Дифференциальная сканирующая калориметрия (DSC)
Тест на клейкость 99 грамм-силы (8часов) JIS Z 3284



Рекомендуемый профиль пайки пастой 3-5LFH02-E

Мин. пиковая температура 220 °С




Предварительный нагрев

100 – 150 °С
40 – 60 с

Стадия стабилизации 150 – 207 °С
30-50с
Оплавление (пайка) > 207 °С
30-60с
 В процессе пайки необходимо достижение указанной минимальной пиковой температуры, однако, также необходимо учитывать свойства печатной платы, применяемого технологического процесса и точность контрольного оборудования.
