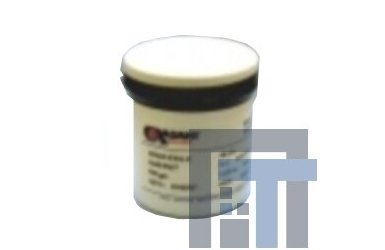

Бессвинцовая безотмывная паяльная паста V302 3-5LFVS2-E

Артикул: 3-1307

• Состав: Sn/Ag3.0/Cu0.5/In2.5
• Размер частиц (Мкм) : 25-45
• Температура плавления (°С): 212
• Тип флюса: RMA


Описание:

Бессвинцовая безотмывная паяльная паста со среднеактивным канифольным флюсом (RMA) V302 3-5LFVS2-E изгатавливается с применением сплава Sn/Ag3.0/Cu0.5/In2.5.В результате добавления небольшого количества In достигнута более низкая температура плавнения, что уменьшает вероятность повреждения электронных компонентов и материалов платы от перегрева, а также улучшены механические свойства.

Спецификация:

Характеристика Значение Промышленный стандарт
Содержание флюса 11 ± 0.5% IPC TM-650 2.2.20
Тип флюса Безотмывный Singapore Asahi
Размер частиц 25-45 мкм (Тип 3) IPC TM-650 2.2.14
Тест медного зеркала Пройден, класс L IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2
Тест на коррозию медной пластины Пройден IPC-TM-650 2.6.15 / JIS Z 3197: 1999 8.4.1
Содержание соединений галогенов 0% IPC-TM-650 2.3.35B / JIS Z 3197: 1999 8.1.4.2.2
Сопротивление водной вытяжки 1 × 10(5) Ω⋅см JIS Z 3197: 1999 8.1.1
Поверхностное изоляционное сопротивление > 1 × 10(8) (85 °С / 85% RH / 1000 ч)
> 1 × 10(11) (85 °С / 85% RH / 1000 ч)
IPC-TM-650 2.6.3.3
JIS Z 3284: 1994 Annex 3
Тест на растекание Пройден JIS Z 3284: 1994 Annex 7, Annex 8
Тест образования шариков припоя Пройден IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11
Тест на сухость шлака Пройден JIS Z 3197: 1999 8.5.1
Вязкость пасты 850 ± 15% kcPs / 220 ± 20 Pa.S IPC-TM-650 2.4.34 / JIS Z 3284: 1994 Annex 6
Тиксотропный индекс 0.50 ± 0.05 JIS Z 3284: 1994 Annex 6
Состав сплава Sn / Ag3.0 / Cu0.5 / In2.5 -
Температура плавления 210-212 °С Дифференциальная сканирующая калориметрия (DSC)

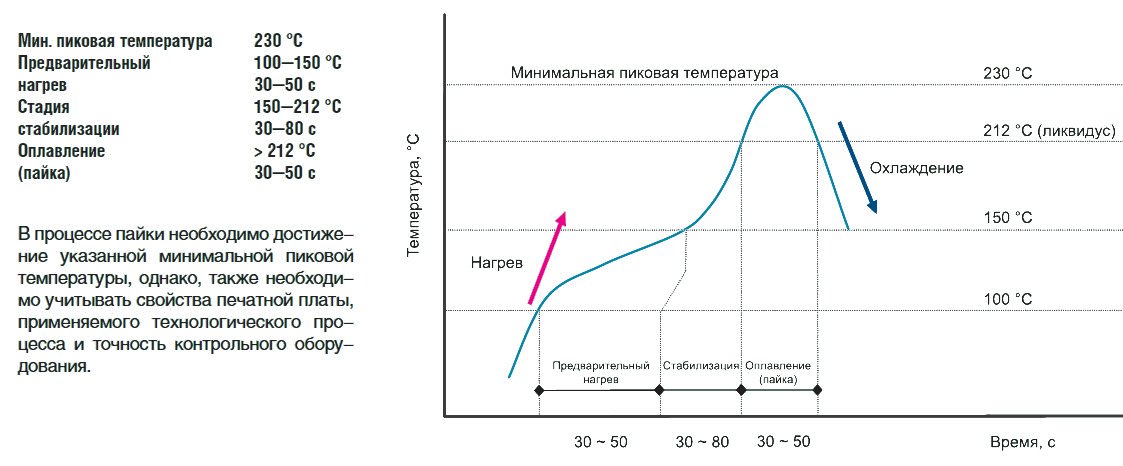

Рекомендуемый профиль пайки пастой V302 3-5LFVS2-E
