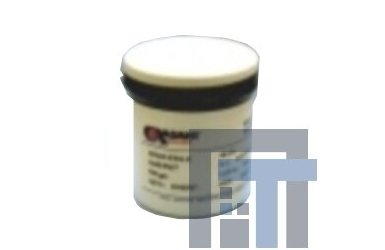

Бессвинцовая безотмывная паяльная паста SCS7 3-5LF143-E

Артикул: 3-1306

• Состав: Sn/Cu0.7/Si0.02
• Размер частиц (Мкм) : 20-45
• Температура плавления (°С): 227
• Тип флюса: RMA


Описание:

Бессвинцовая безотмывная паяльная паста со среднеактивным канифольным флюсом (RMA) SCS7 3-5LF143-E разработана для высокотемпературной и экономичной пайки в технологии поверхностного монтажа (SMT). Данная паста настоятельно рекомендуется для замены паст на основе сплавов SnCu и SnAg, особенно в гибридных сборках и для керамических подложек.

Спецификация:


Характеристика Значение Промышленный стандарт
Содержание флюса 11 ± 0.5% IPC TM-650 2.2.20
Тип флюса Безотмывный Singapore Asahi
Размер частиц 25-45 мкм (Тип 3) IPC TM-650 2.2.14
Тест медного зеркала Пройден, класс L IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2
Тест на коррозию медной пластины Пройден IPC-TM-650 2.6.15 / JIS Z 3197: 1999 8.4.1
Содержание соединений галогенов 0% IPC-TM-650 2.3.35B / JIS Z 3197: 1999 8.1.4.2.2
Сопротивление водной вытяжки 1 × 105 Ω⋅см JIS Z 3197: 1999 8.1.1
Поверхностное изоляционное сопротивление > 1 × 1012 (85 °С / 85% RH / 1000 ч)
> 1 × 1011 (85 °С / 85% RH / 1000 ч)
IPC-TM-650 2.6.3.3
JIS Z 3284: 1994 Annex 3
Тест на растекание Пройден JIS Z 3284: 1994 Annex 7, Annex 8
Тест образования шариков припоя Пройден IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11
Тест на сухость шлака Пройден JIS Z 3197: 1999 8.5.1
Вязкость пасты 800 ± 15% kcPs / 220 ± 20 Pa.S IPC-TM-650 2.4.34 / JIS Z 3284: 1994 Annex 6
Тиксотропный индекс 0.50 ± 0.05 JIS Z 3284: 1994 Annex 6
Состав сплава Sn / Cu0.7 / Si0.02 -
Температура плавления 227 °С Дифференциальная сканирующая калориметрия (DSC)

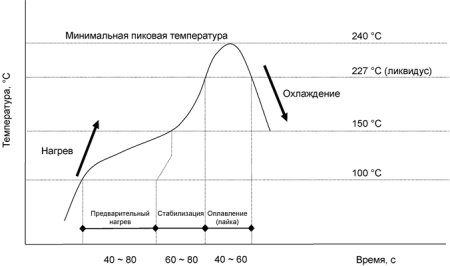

Рекомендуемый профиль пайки пастой SCS7 3-5LF143-E



Мин. пиковая температура 240 °С




Предварительный нагрев

100 – 150 °С
40 – 80 с

Стадия стабилизации 150 – 227 °С
60-80с
Оплавление (пайка) > 227 °С
40-60с
 В процессе пайки необходимо достижение указанной минимальной пиковой температуры, однако, также необходимо учитывать свойства печатной платы, применяемого технологического процесса и точность контрольного оборудования.
