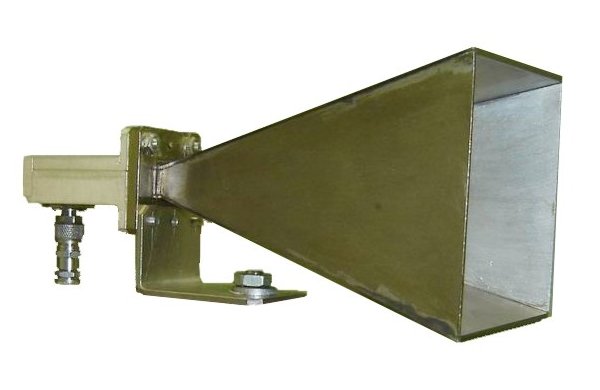

Имеют волноводные входы, нормируемые с большой точностью значения эффективной площади, низкие значения КСВН и обеспечивают антенные измерения по полю.
Значение эффективной площади каждой антенны приводится в виде зависимости от частоты с гарантируемой точностью ± 1,5 дБ от 1,5 до 8,24ГГц; ± 1,0 дБ от 8,24 до 37,5 ГГц. По желанию заказчика антенна может быть аттестована экспериментально с точностью ±0,5 дБ от 1,5 ГГц до 8,24 ГГц и ±0,33 дБ от 8,24 до 37,5 ГГц в заданных заказчиком частотных точках.
Предназначены для работы в лабораторных, заводских и полевых при температуре окружающей среды от -500С до +500С.
Применяются при измерениях эффективной площади антенн, измерений плотности электромагнитной энергии, могут быть использоваться как приемо-передающие антенны различных систем связи, оповещения и измерений
|
Состав комплекта |
Сечение волновода,мм |
Диапазон частот, ГГц |
Эффективная площадь, см2 |
КСВН |
Габариты, мм |
||
|
П6-38 |
П6-39 |
П6-40 … П6-40/7 |
|||||
|
А3 |
|
П6-40/7 |
110х55 |
1,5-2,59 |
200 |
1,5 |
490х240х180 |
|
А4 |
|
П6-40/6 |
72х34 |
2,59-3,94 |
200 |
1,5 |
450х240х180 |
|
А5 |
|
П6-40/5 |
48х24 |
3,94-5,64 |
150 |
1,2 |
370х240х200 |
|
А6 |
|
П6-40/4 |
35х15 |
5,64-8,24 |
150 |
1,2 |
500х240х200 |
|
А7 |
|
П6-40/3 |
23х10 |
8,24-12,05 |
75 |
1,2 |
380х180х150 |
|
А8 |
А8 |
П6-40/2 |
16х8 |
12,05-17,44 |
75 |
1,2 |
510х180х150 |
|
А9 |
А9 |
П6-40/1 |
11х5,5 |
17,44-25,86 |
50 |
1,2 |
510х150х120 |
|
А10 |
А10 |
П6-40 |
7,2х3,4 |
25,86-37,5 |
50 |
1,2 |
740х150х120 |
