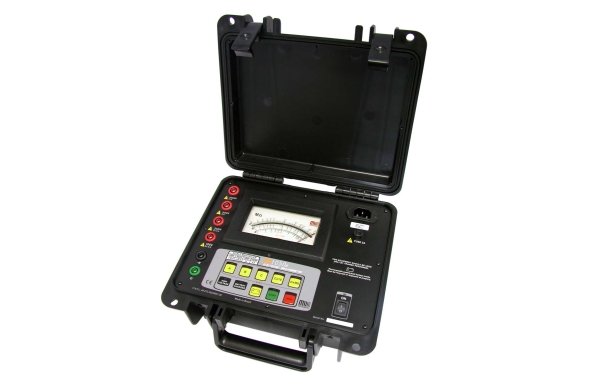

Многоцелевой мегомметр MI-5500e – это действительно портативное оборудование, которое подходит для измерения сопротивлений изоляции, путем применения испытательных напряжений до 5 кВ. Данный прибор использует высоконадежные, современные технологии с целью выполнения точных измерений ультра высоких сопротивлений изоляции до 10 000 000 MОм при четырех испытательных напряжениях: 500 В — 1 кВ — 2,5 кВ — 5 кВ. Показания выдаются посредством удобочитаемого аналогового индикатора с широкой шкалой. Многие опытные технические специалисты считают, что измерения изоляции лучше всего проводить с помощью аналоговых приборов ввиду того, что необходимая информация приобретается при отслеживании характера перемещения стрелки прибора во времени. Данный прибор особенно выделен специалистами, так как он является истинно аналоговым измерителем сопротивления изоляции, прост в использовании и привлекателен по цене. С помощью данного прибора измерение изоляция низкого и среднего класса напряжения в электрических системах, трансформаторах, двигателях, кабелях, электронном медицинском оборудовании и распределительных сетях и т.п. выполняется просто и с высокой степенью надежности. В целях максимальной безопасности пользователя корпус оборудования изготовлен из пластмассы с высокой диэлектрической прочностью. Световой индикатор показывает наличие высокого напряжения, как в оборудовании, так и в тестируемом элементе и гаснет при окончании процесса разряда. Этот мегомметр имеет экранирующий вывод, который позволяет устранить последствия паразитных сопротивлений и тока поверхностной утечки на сопротивлениях изоляции, подлежащих измерению. Благодаря своему небольшому размеру и весу, автономному питанию и механической прочности мегомметр подходит для работы в поле при неблагоприятных климатических условиях. Питание прибора осуществляется от внутренней аккумуляторной батареи. Корпус прибора закрывается для его удобного переноса и является пыленепроницаемым и влагоустойчивым.
НАПРЯЖЕНИЯ ИЗМЕРЕНИЯ
0,5кВ — 1кВ – 2,5кВ – 5,0кВ.
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ
1 ТОм при 0,5 кВ.
2 ТОм при 1 кВ.
3 ТОм при 2,5 кВ.
5 ТОм при 5,0 кВ.
ТОК КОРОТКОГО ЗАМЫКАНИЯ
1 мА ± 2%.
ТОЧНОСТЬ ИЗМЕРИТЕЛЬНЫХ НАПРЯЖЕНИЙ
± 2% от номинального напряжения измерения при R ≥ 1 ГОм
НОМИНАЛЬНАЯ ТОЧНОСТЬ МЕГАОММЕТРА
Класс 2 (± 2% от диапазона показаний шкалы)
ОГРАНИЧЕНИЕ СОПРОТИВЛЕНИЯ ПО ТОКУ
500 кОм при 500 В.
1 МОм при 1 кВ.
1,5 МОм при 2,5 кВ.
2,5 МОм при 5,0 кВ.
АНАЛОГОВЫЙ ИНДИКАТОР
Шкала длиной до 98 мм, подвес с зеркалом (для исключения ошибок параллакса).
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
IP54 с закрытой крышкой.
КЛАСС БЕЗОПАСНОСТИ
Соответствует IEC 61010-1.
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Соответствует IEC 61326-1 и 61000-4-3.
ЭЛЕКТРОСТАТИЧЕСКАЯ ПОМЕХОУСТОЙЧИВОСТЬ
Соответствует IEC 61000-4-2.
ПИТАНИЕ
Внутренние перезаряжаемые батареи 12 В – 2,3 Ач. Герметичные свинцово-кислотные аккумуляторы
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ
Для сетей питания 100 — 240 В.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-5°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ
-25°C до 65°C.
ДИАПАЗОН ВЛАЖНОСТИ
95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ
Приблизительно 3,9 кг.
ГАБАРИТЫ
274 x 250 x 124 мм.
СООТВЕТСТВУЕТ ТЕХНИЧЕСКИМ РЕГЛАМЕНТАМ ЕС
КОМПЛЕКТ ПОСТАВКИ
2 диагностических вывода (1.80 м)
1 защитный кабель (1.80 м)
1 сетевой кабель
1 защитный футляр
1 инструкция для эксплуатации
