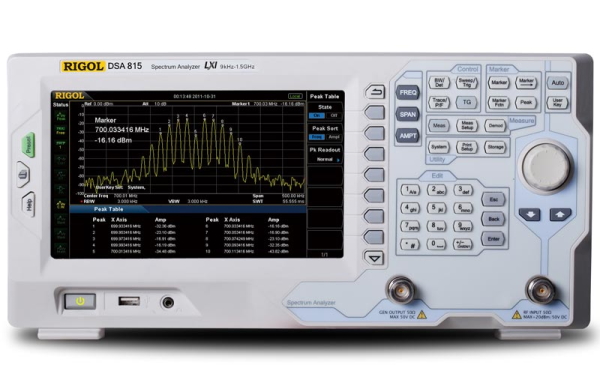

Анализатор спектра с трекинг-генератором Rigol DSA815-TG

Артикул: 1-385359

Цифровой анализатор спектра 9 кГц - 1,5 ГГц; цифровой частот. синтез, средний уровень соб. шума: -135 дБмВт/-155 дБмВт (приведен к 1 Гц); макс. уровень +20 дБмВт; RBW: 100 Гц… 1 МГц; фаз. шум: 80 дБн/Гц @10 кГц; маркерные измерения; запись спектрограмм и настроек; Трекинг-генератор: частотный диапазон 100 кГц - 1,5 ГГц, выходной уровень -20 дБм...0 дБм. Цветной ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,25 кг.

Назначение

Представляет собой легкий и компактный анализатор спектра с первоклассными возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.

Основные функциональные возможности

  • Диапазон частот от 9 кГц до 1,5 ГГц
  • Цифровое преобразование частоты
    -135 дБм - отображаемый средний уровень шумов (DANL)
    -80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
  • Полная погрешность по амплитуде < 1,5 дБ
  • 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
  • Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
  • Комплект для измерения КСВН (опционально)
  • Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
  • Расширенный набор измерительных функций (опционально)
  • 1,5 ГГц - трекинг-генератор
  • Дисплей с высоким разрешением – 20,3 см (800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
  • Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
  • Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг).

Преимущества

  1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
  2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.
  3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
  4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA815 (серии DSA800).
  5. Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

Комплект поставки

Наименование Количество
Анализатор спектра DSA815-TG + ГЕНЕРАТОР 1
Кабель питания 1
Краткое руководство 1
CD-диск 1
