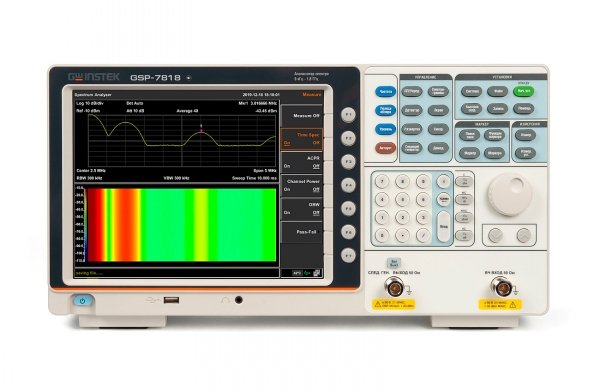

Анализатор спектра цифровой GW Instek GSP-7818

Артикул: 1-378271

  • Частотный диапазон 9 кГц¼1,8 ГГц;
  • Трекинг генератор (опция): диапазон частот 100 кГц … 1,8 ГГц;
  • Цифровая ФАПЧ;
  • Средний уровень собственных шумов: от –148 дБм (с включенным предусилителем);
  • Макс. входной уровень сигнала: +30 дБм, постоянный уровень 50 В ;
  • Фазовый шумы -98 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
  • Измерительный функции: ACPR/ OCBW/ CHPW, N-dB;
  • Полоса пропускания: 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц;
  • Опция: фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) и детектор ЭМС (квазипиковый);
  • Демодулятор: АМ/ ЧМ/ USB/ LSB;
  • Маркерные измерения;
  • Интерфейсы USB, LAN, VGA;
  • Универсальное питание: 100…240 В (45…65 Гц).

Описание:

  • Частотный диапазон 9 кГц¼1,8 ГГц;
  • Трекинг генератор (опция): диапазон частот 100 кГц … 1,8 ГГц;
  • Цифровая ФАПЧ;
  • Средний уровень собственных шумов: от –148 дБм (с включенным предусилителем);
  • Макс. входной уровень сигнала: +30 дБм, постоянный уровень 50 В ;
  • Фазовый шумы -98 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
  • Измерительный функции: ACPR/ OCBW/ CHPW, N-dB;
  • Полоса пропускания: 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц;
  • Опция: фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) и детектор ЭМС (квазипиковый);
  • Демодулятор: АМ/ ЧМ/ USB/ LSB;
  • Маркерные измерения;
  • Интерфейсы USB, LAN, VGA;
  • Универсальное питание: 100…240 В (45…65 Гц).



Технические характеристики

Параметр Значение
Частота
Частотный диапазон 9 кГц … 1800 МГц
Частота опорного генератора 10 МГц
Погрешности частоты опорного генератора ±(2,5x10-6+1x10-6xN), где N – количество лет после выпуска из производства или подстройки
Полоса обзора Нулевая, 100 Гц… 1800 МГц (разрешение 1 Гц)
Плотность фазовых шумов -82 дБн/Гц  при отстройке на 10 кГц относительно несущей 1 ГГц
-98 дБн/Гц  при отстройке на 100 кГц относительно несущей 1 ГГц
-110 дБн/Гц  при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки 10 мс…3000 с (при полосе обзора > 0), 1 м…3000 с (при полосе обзора = 0)
Режимы развертки Непрерывный, однократный
Полоса пропускания
Полоса пропускания 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц (-3 дБ)
фильтры ЭМС (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Погрешность установки полосы пропускания ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
Полоса пропускания видео 10 Гц … 3 МГц
Амплитуда
Диапазон измерений От среднего уровня собственных шумов до +10 дБ в полосе от 100 кГц до 1 МГц; до + 20 дБ в полосе от 1 МГц до 1,8 ГГц, до + 30 дБ в полосе от 10 МГц до 3,25 ГГц
Диапазон регулировки опорного уровня -80 дБм … +30 дБм, шаг 0,01 дБ
Аттенюатор 0 … 40 дБ, шаг 1 дБ
Предусилитель 20 дБ, 9 кГц…1,8 ГГц
Максимальный  входной уровень 30 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя
Средний уровень собственного шума (DANL) нормируется при условиях: аттенюатор 0 дБ, Fпч/эмс = 1 Гц,
С выключенным предусилителем:
-117 дБм: 100 кГц … 1 МГц
-130 дБм: 1 МГц … 10 МГц
-130 дБм: 10 МГц …1 ГГц
-128 дБм: 1 ГГц … 1,8 ГГц
С включенным предусилителем:
-140 дБм: 100 кГц … 1 МГц
-150 дБм: 1 МГц … 10 МГц
-150 дБм: 10 МГц … 1 ГГц
-148:  1 ГГц … 1,8 ГГц
Пределы допускаемой относительной погрешности измерения уровня
на частоте 50 МГц
При полосе обзора 200 кГц, полосе пропускания 10 кГц,
С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм)
С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм)
Неравномерность АЧХ С выключенным предусилителем:
± 0,8 дБ: 100 кГц … 1.8 ГГц,
С включенным предусилителем:
± 0,9 дБ: 100 МГц … 1.8 ГГц,
Гармонические искажения второго порядка (SHI) -65 дБн в диапазоне частот 50 МГц … 1,8 ГГц
Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка (TOI) +10 дБм в диапазоне частот 50 МГц … 1,8 ГГц
Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ
Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ,
Опция - квазипиковый детектор (ЭМС)
Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
Трекинг генератор (Опция)
Диапазон частот 100 кГц  …  1,8 ГГц
Диапазон установки уровня -30 дБм … 0 дБм
Разрешение установки уровня 1 дБм
Неравномерность АЧХ ± 3 дБ
Входы / Выходы
ВЧ вход Соединитель N-типа; 50 Ом
Трекинг генератор (опция) Соединитель N-типа; 50 Ом
Вход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, 0 дБм…+10 дБм
ДУ LAN, USB (USB TMC)
Медиа выходы VGA (800*600, 60 ГГц, D-sub)
Общие данные
Демодулятор АМ/ ЧМ, режимы однополосной модуляции - USB / LSB - (верхняя / нижняя боковая полоса).
Внутренняя память 256 МБ
Дисплей диагональ 26,4 см, ЖК, разрешение 800х600
Потребляемая мощность < 65 Вт
Условия эксплуатации +5…+45 °С
Габаритные размеры 421х221х115 мм (ШхВхГ)
Вес 5 кг
Питание 100…240 В (автовыбор), 45…65 Гц.

Комплект поставки

Наименование Количество
1 Анализатор спектра цифровой GSP-7818 1
2 Шнур питания 1
3 Руководство по эксплуатации 1
