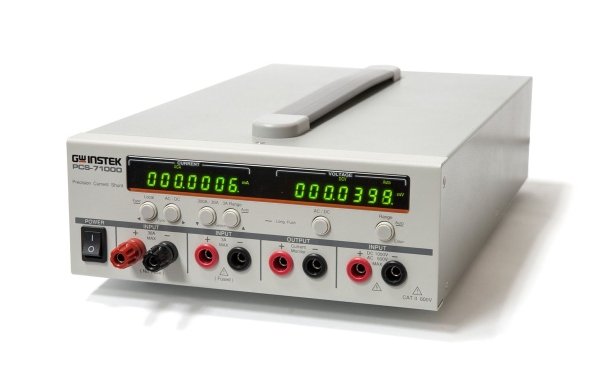

Шунт токовый прецизионный GW Instek PCS-71000

Артикул: 1-19256

• Пределы измерений пер./пост тока 30/ 300 мА/ 3/ 30/ 300 А
• Пределы измерений пер./пост напряж: 200 мВ/ 2/ 20/ 200/600 ВAC/1000 ВDC
• Токовые шунты для пост./перем. (45 Гц – 10 кГц до 3А/ 400 Гц до 300 А)
• Погрешность сопр. на перем. токе 0,1% (400 Гц), пост. ток 0,01 %
• Встроенный цифровой измеритель тока/напряжения 6,5 разрядов
• Выход для внешнего измерителя

Особенности:

• Пределы измерений пер./пост тока 30/ 300 мА/ 3/ 30/ 300 А
• Пределы измерений пер./пост напряж: 200 мВ/ 2/ 20/ 200/600 ВAC/1000 ВDC
• Токовые шунты для пост./перем. (45 Гц – 10 кГц до 3А/ 400 Гц до 300 А)
• Погрешность сопр. на перем. токе 0,1% (400 Гц), пост. ток 0,01 %
• Встроенный цифровой измеритель тока/напряжения 6,5 разрядов
• Выход для внешнего измерителя

Технические данные

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ШУНТ Значения сопротивлений 0,001 Ом, 0,01 Ом, 0,1 Ом, 1 Ом, 10 Ом
Диапазон токов 300 А, 30 А, 3 А, 300 мА, 30 мА
Погрешность сопротивления на постоянном токе 0,02% (300 А; 0,001 Ом)
0,01% (остальные диапазоны)
Погрешность сопротивления на переменном токе 0,1% при частотах до 400 Гц
ВОЛЬТМЕТР Диапазон напряжений Пост: 1000 В, 200 В, 20 В, 2 В, 200 мВ
Перем: 600 В, 200 В, 20 В, 2 В, 200 мВ
Разрешение 1 мВ, 0,01 мВ, 0,001 мВ, 1 мкВ, 0,1 мкВ
Погрешность на постоянном токе 0,05%
0,5% при частотах 45 Гц - 2 кГц
Погрешность на переменном токе 1,0 % при частотах 2 кГц – 10 кГц
2,0 % при частотах 10 кГц – 20 кГц
АМПЕРМЕТР Диапазон токов 300 А, 30 А, 3 А, 300 мА, 30 мА
Разрешение 0,1 мА, 0,01 мА, 1 мкА, 0,1 мкА, 0,01 мкА
Погрешность на постоянном токе 0,01%
0,5% при частотах 45 Гц - 400 Гц (300/ 30 А)
Погрешность на переменном токе 0,5 % при частотах 45 Гц – 2 кГц (3 А/ 300/ 30 мА)
1,0 % при частотах 2 кГц – 10 кГц (3 А/ 300/ 30 мА)
ОБЩИЕ ДАННЫЕ Питание 115/230 В, 50/60 Гц
Охлаждение Воздушное, встроенный вентилятор
Масса 6 кг
Геометрические размеры 210 × 80 × 390 мм
