• Диапазон частот: от 3 Гц до 44 ГГц
• Динамический диапазон, свободный от побочных составляющих, до 75 дБ; полоса анализа/демодуляции до 160 МГц (по дополнительному заказу)
• Погрешность измерения уровня ±0,19 дБ
• Средний уровень собственных шумов минус 172 дБм при использовании метода NFE
• Универсальная библиотека прикладных измерительных программ плюс программное обеспечение векторного анализа сигналов
• Защита инвестиций за счёт возможностей модернизации “готовой к будущему” архитектуры анализаторов сигналов PXA

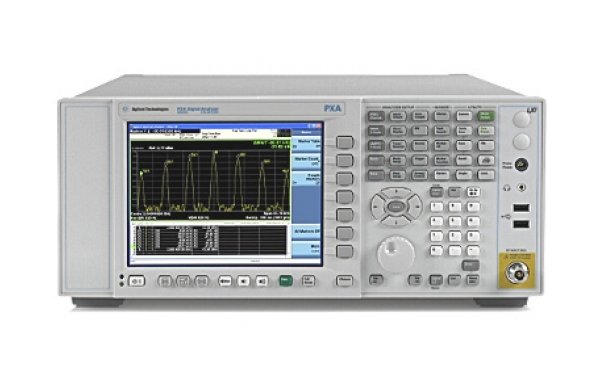

“Готовый к будущему” анализатор сигналов PXA компании Agilent является эволюционной заменой текущего поколения анализаторов сигналов с высокими характеристиками.
Максимальные возможности для глубокого исследования сигналов за счёт выдающихся технических характеристик
Анализатор сигналов PXA, являющийся флагманом серии Х анализаторов сигналов, обладает самыми высокими характеристиками. Он позволяет исследовать сигналы, используя более широкий набор полос пропускания и более высокую точность измерений, и обнаруживает сигналы, которые ранее были скрыты, за счёт следующих возможностей.
• Технические решения, реализующие суперширокую полосу тракта ПЧ, за счёт чего обеспечивается возможность расширения внутренней полосы измерения почти в два раза по сравнению с анализаторами сигналов PSA, до лидирующего в отрасли значения 140 МГц, с динамическим диапазоном до 75 дБ, свободным от побочных составляющих.
• Погрешность измерения уровня ±0,19 дБ
• Эффективная чувствительность, равная минус 172 дБм/Гц (средний уровень собственных шумов на частоте 2 ГГц при использовании метода NFE и условии, что предусилитель, приобретаемый по дополнительному заказу, включён)
• Превосходное значение точки пересечения третьего порядка (TOI), равное +20 дБм на частоте 2 ГГц, динамического диапазона измерения относительной утечки мощности в соседнем канале (ACLR) системы WKCDMA, равного минус 83 дБн, и динамического диапазона при измерении интермодуляционных искажений третьего порядка, равного 115 дБ на частоте 2 ГГц
• Значение фазового шума вблизи несущей, равное минус 129 дБн/Гц, при отстройке 10 Гц
Для более глубокого исследования сигналов предлагается эксклюзивный метод понижения уровня собственных шумов NFE (Noise Floor Extension), разработанный компанией Agilent. За счёт использования этого метода в анализаторе сигналов PXA уровень шума понижается до 3,5 дБ при измерении непрерывных и импульсных сигналов и до 8 дБ - при измерении шумоподобных сигналов.
Метод понижения уровня собственных шумов (NFE)
Каждый анализатор сигналов PXA включает также функции I/Q анализатора и набор измерений мощности PowerSuite компании Agilent. I/Q анализатор позволяет исследовать поведение амплитуды, фазы или I/Q составляющих сложных модулированных сигналов с использованием максимально доступной полосы анализа. Набор измерений мощности обеспечивает множество одноклавишных измерений мощности, регламентируемых стандартами, таких как интермодуляционные искажения третьего порядка (TOI), гармонические искажения и мощность пакета.
Возможность точного выбора аппаратных и программных средств
Сегодня и в будущем пользователь может сконфигурировать и переконфигурировать анализатор сигналов PXA так, чтобы он соответствовал вновь возникающим требованиям. Начать можно с современных прикладных измерительных программ, таких как измерение коэффициента шума и фазового шума, приобретаемые по дополнительному заказу. Идентичные для всех анализаторов серии Х, эти прикладные измерительные программы используют одни и те же алгоритмы измерений и обеспечивают непротиворечивые результаты, независимо от того, на каком из анализаторов сигналов они исполняются (PXA, MXA, EXA или CXA). С целью экономии времени на изучение, обеспечения удобства использования и упрощения программирования все четыре вышеуказанные модели анализаторов используют один и тот же интерфейс пользователя, одни и те же команды SCPI.
Возможность исполнения одной и той же библиотеки современных прикладных измерительных программ серии Х гарантирует получение непротиворечивых и повторяющихся результатов. Возможность переноса прикладных программ в рамках серии Х позволяет пользователю наиболее точно подобрать из имеющихся аппаратных средств именно те, которые обеспечат требуемые уровни рабочих характеристик для конкретного измерения.
Интегрированный подход компании Agilent к разработке управляющего кода, прикладных измерительных программ, функций и интерфейса пользователя для анализаторов серии Х обеспечивает беспроблемный переход от НИОКР к стадии производства изделий. Для повышения удобства использования интерфейс пользователя сохраняет впечатление и ощущение классических анализаторов спектра компании Agilent, одновременно предоставляя доступ к множеству современных методов измерений и возможностей анализа.
Исследование сложных и модулированных сигналов
Лидирующее в отрасли программное обеспечение векторного анализа сигналов 89600 компании и прикладная измерительная программа VXA обеспечивают исчерпывающие средства визуализации и анализа сигналов во временной, частотной и модуляционной областях. Имея поддержку более чем 70 стандартов сигналов и видов модуляции, пользователь будет готов анализировать сигналы радиолокационых станций и систем радиосвязи, использующих виды модуляции от 2 FSK до 1024QAM, и стандарты в диапазоне от RFID до LTE.
Исследование новых разрабатываемых стандартов
Если пользователь анализирует новые разрабатываемые сигналы и стандарты, встроенные драйверы позволят легко интегрировать анализатор сигналов PXA в среду MATLAB. Чтобы помочь пользователю быстрее начать работать, имеется несколько примеров программ и заметок по применению, которые объясняют, как разрабатывать собственные программы или приложения в MATLAB.
Достижение более высокой производительности и эффективности
Мощность анализатора сигналов PXA может быть использована для улучшения существующих испытательных систем По сравнению с предыдущим поколением анализаторов, анализатор сигналов PXA предлагает улучшенные рабочие характеристики и быстродействие, что приводит к увеличению выхода годных изделий и уменьшению погрешностей измерений. Преимущество в быстродействии анализатора сигналов PXA можно реализовать за счёт меньшего количества испытательных установок: он обеспечивает ускорение времени испытаний от 30 до 70% по сравнению с анализатором спектра PSA компании Agilent, и часто намного быстрее, чем анализаторы спектра 856x компании HP/Agilent. В будущем с развитием технологий персональных компьютеров вычислительная мощность анализаторов сигналов PXA может быть увеличена путём замены на более быстрый центральный процессор.
Упрощение проведения производственных испытаний N9030A с высокой производительностью
Множество возможностей, встроенных в анализатор сигналов PXA, позволяет экономить время при проведении производственных испытаний.
• Функция автоматической настройки (Auto Tune) облегчает выполнение установок анализатора для наилучшего отображения сигнала
• Эффективные и разнообразные функции маркера обеспечивают быстрое измерение частоты, уровня мощности сигнала, а также проведение относительных измерений
• Ограничительные линии упрощают проведение допусковых испытаний
• Амплитудная коррекция компенсирует влияние кабелей, антенн и других устройств, используемых в схеме измерения (но не являющихся испытуемым устройством), в тракте сигнала. Анализатор сигналов PXA включает также “мастер” калибровки, который облегчает процесс резервирования и восстановления калибровочных файлов.
Ожидаемая высокая надёжность и длительное время безотказной работы
Пользователь, работающий над вопросами увеличения до максимума времени безотказной работы системы, может рассчитывать на то, что анализатор сигналов PXA обеспечит высокие показатели надёжности, учитывая испытанную надёжность и безотказность анализаторов сигналов MXA и EXA. Все анализаторы сигналов серии X используют общую архитектуру и упрощенную конструкцию, в которой количество субблоков на треть меньше по сравнению с анализаторами сигналов предыдущего поколения.
Больше возможностей за счёт встроенных средств; оптимизация методов подключения и управления
Для обеспечения измерений мощности и коэффициента шума анализатор сигналов PXA обеспечивает встроенную поддержку первичных преобразователей мощности с шиной USB и интеллектуальных источников шума серии SNS компании Agilent. В качестве системного контроллера анализатор сигналов PXA может также управлять другими измерительными приборами, используя встроенные порты GPIB, LAN и USB и операционную систему Windows XP Pro. В режиме контроллера анализатор сигналов PXA может заменить ПК, обычно используемый для управления автоматизированной испытательной системой, тем самым упрощая архитектуру системы, а также процедуры защиты конфиденциальных данных в секретных АИС военного назначения.
Обновление существующих систем с использованием высокой степени совместимости
Анализатор сигналов PXA является заменой для анализаторов спектра 856x компании Agilent/HP с очень высокой степенью совместимости по коду. Прикладная программа (N9061A) обеспечивает совместимость по языку дистанционного управления, сокращая риски, связанные с миграцией и модернизацией, и позволяя анализаторам сигналов серии X эмулировать анализаторы спектра 8566/68, 856xE/EC компании HP/Agilent в режиме дистанционного управления при работе в составе автоматизированных испытательных систем.
• Эмулирует язык дистанционного управления анализаторов спектра 856x компании Agilent/HP
• Поддерживает наиболее часто используемые команды 856xE/EC
• Включает регистрацию ошибок команд
• Поставляется бесплатно при заказе с новым анализатором сигналов PXA
Функции “унаследованного” ввода:вывода анализатора сигналов PXA минимизируют необходимость в переконструировании испытательных систем при миграции от анализаторов спектра 856x или PSA к анализаторам сигналов PXA: произвольно устанавливаемый и второй выход ПЧ; выход логарифмического видеодетектора с быстрым временем нарастания; выход видеосигнала по оси оси Y.
Модернизация систем на базе анализаторов спектра PSA также реализуется достаточно просто: анализатор сигналов PXA намеренно использует те же самые команды языка SCPI, что и PSA, для большинства часто используемых функций анализа спектра и сигналов. Анализатор сигналов PXA также широко использует псевдонимы команд, что позволяет анализировать, принимать и обрабатывать существующие команды PSA без прерывания. Для обеспечения максимальной совместимости анализатор сигналов PXA сконструирован так, чтобы результаты его измерений совпадали с ранее полученными результатами основных измерений спектра, которые используют те же самые проверенные алгоритмы, что и некоторые другие анализаторы сигналов компании Agilent.
Возможность своевременной модернизации по мере изменения потребностей
Основой “готового к будущему” анализатора сигналов PXA является архитектура, которая обеспечивает необходимую гибкость в настоящее время и возможность масштабирования в будущем. Гибкость основных подсистем анализатора (компьютерной, встроенных программно - аппаратных средств и программного обеспечения) дополняется возможностью модульного наращивания механической конструкции. Семь гнёзд расширения позволяют добавлять аппаратные вставные узлы, а в будущем : обеспечить более широкие полосы анализа. Съёмный модуль центрального процессора доступен с задней панели анализатора и позволяет модернизировать процессор, устройства памяти и ввода:вывода и другие устройства. Дополнительная гибкость обеспечивается за счёт накопителей на жёстких магнитных дисках (НЖМД) в стандартной комплектации анализатора и поставляемых по дополнительному заказу. Например, анализатор сигналов PXA в стандартной комплектации поставляется с НЖМД объёмом 160 Гбайт с интерфейсом SATA, который может быть заменён по съёмным твёрдотельным накопителем объёмом 32 Гбайт, либо накопителем с интерфейсом e-SATA. Предусмотрены технические решения для ожидаемого в ближайшем будущем интерфейса PCIe, который может использоваться для захвата потоковых данных без разрывов, полностью калиброванных I/Q выборок для глубокой постобработки и анализа.
Более простое обеспечение совместного использования прибора и защиты конфиденциальных данных
Основной НЖМД анализатора сигналов PXA содержит операционную систему, прикладные измерительные программы и файлы с результатами калибровки. Кроме того, он обеспечивает возможность энергонезависимого хранения состояний установок прибора, результатов измерения и другой информации. Для ответственных приложений этот накопитель может использоваться как “секретный” и заменяться (> 1500 циклов замены) другим НЖМД, который захватывает образ файлов операционной системы, но опускает всю информацию, запомненную пользователем. Оригинальный накопитель может сохраняться в защищённой зоне. За счёт этого упрощается обеспечение защиты конфиденциальных данных, если прибор совместно используется несколькими группами сотрудников в защищённых зонах, либо должен быть отправлен на калибровку, техническое обслуживание или ремонт.
Совместимая измерительная инфраструктура для анализа сигналов
Проверенные алгоритмы, полная совместимость по коду и стандартный интерфейс пользователя для всех анализаторов сигналов серии X создают совместимую измерительную инфраструктуру для анализа сигналов, которая обеспечивает повторяющиеся результаты и единство измерений, позволяя выгодно использовать программное обеспечение АИС на всех стадиях разработки изделия. В дальнейшем можно расширить ресурсы, используемые для испытаний, посредством переноса приложений на несколько анализаторов сигналов серии Х. Изучив один из анализаторов сигналов серии Х, пользователь будет знать их все.
Приложения и программное обеспечение
Все анализаторы сигналов серии X совместно используют общую библиотеку, включающую более 20 современных прикладных измерительных программ. Кроме того, открытая операционная система Windows® позволяет выполнять такие приложения, как MATLAB или программное обеспечение векторного анализа сигналов 89600. Лидирующее в отрасли программное обеспечение векторного анализа сигналов поддерживает более 70 стандартов сигналов и видов модуляции.
Гарантированные частотные и временные характеристки
| Связь по пост. току | Связь по перем. току |
| от 3 Гц до 44 ГГц | От 10 МГц до 44 ГГц |
| Полоса | Гармоника гетеродина (N) | Диапазон частот |
| 0 | 1 | от 3 Гц до 3,6 ГГц |
| 1 | 1 | от 3,5 до 8,4 ГГц |
| 2 | 2 | От 8,3 до 13,6 ГГц |
| 3 | 2 | От 13,5 до 17,1 ГГц |
| 4 | 4 | От 17 до 26,5 ГГц |
Опорная частота
| Погрешность | ±[время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] | |
| Скорость старения | ||
|
±1 х 10-7 за год |
||
| Температ. нестабильность | ||
| от 20 до 30 °С | ±1,5 х 10-8 ±1 х 10-8 | |
| от 5 до 50 ° | ±5 х 10-8 | |
| Достижимая погрешность начальной калибровки | ±4 х 10-8 | |
| Остаточная ЧМ | ≤ (0,25 Гц х N) (размах) за 20 мс (ном.) | |
| центральная частота = 1 ГГц полоса пропускания 10 Гц полоса видеофильтра 10 Гц |
N - номер гармоники гетеродина | |
Погрешность отсчёта частоты
(начальной, конечной, центральной, маркера)
±(Частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
* Разрешение по горизонтали равно: полоса обзора/(число точек развертки – 1)
Счётчик частоты маркера
| Погрешность | ±(частота маркера х погрешность опорной частоты + 0,100 Гц) |
| Погрешность счётчика дельта-маркера | ±(частота дельта маркера х погр. опорной частоты + 0,141 Гц) |
| Разрешение счётчика | 0,001 Гц |
Полоса обзора (ПО)
(БПФ и режим со свипированием)
| Диапазон | 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора |
| Разрешение | 2 Гц |
| Погрешность | |
| Свип. | ±(0,10 % х ПО + разрешение по горизонт.) |
| БПФ | ±(0,10 % х ПО + разрешение по горизонт.) |
Время развертки
| Пределы | |
| ПО = 0 Гц | от 1 мкс до 6000 с |
| ПО ≥ 10 Гц | от 1 мс до 4000 с |
| Погрешность | |
| ПО ≥ 10 Гц, свип. | ±0,01 % (ном.) |
| ПО ≥ 10 Гц, БПФ | ±40 % (ном.) |
| Полоса обзора = 0 Гц | ±0.01 % (ном.) |
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера |
| Задержка запуска | |
| ПО = 0 Гц или БПФ | от минус 150 до + 500 мс |
| ПО ≥ 10 Гц, свип. | от 1 мкс до 500 мс |
| Разрешение | 0,1 мкс |
Временное стробирование
| Методы стробирования | Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ |
| Длит. стробирования (кроме стробир. БПФ) | От 1 мкс до 5 с |
| Задержка стробирования | От 0 до 100 с |
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) |
Число точек развёртки (графика)
| Все полосы обзора | от 1 до 40001 |
Полоса пропускания (RBW)
| Полоса (на уровне −3,01 дБ) | от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц |
| Погрешность Полосы пропускания (по мощности) | |
| От 1 Гц до 750 кГц | ±0.5 % (±0,022 дБ) (ном.) |
| От 820 кГц до 1,2 МГц | ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3,6 ГГц) |
| От 1,3 до 2,0 МГц | ±0,07 дБ (ном.) (центр. частота < 3,6 ГГц) |
| От 2,2 до 3,0 МГц | ±0,15 дБ (ном.) (центр. частота < 3,6 ГГц) |
| От 4 до 8 МГц | ±0,25 дБ (ном.) (центр. частота < 3,6 ГГц) |
| Погрешность ПП (по уровню −3,01 дБ) | |
| От 1 Гц до 1,3 МГц | ±2% (ном.) |
| Коэфф. прямоугольности (избирательность) | |
| (по уровням −60/−3 дБ) | 4,1 : 1 (ном.) |
| Полосы пропускания для измерений уровня ЭМП, используемые при оценке на соответствие нормам CISPR | 200 Гц, 9 кГц, 120 кГц, 1 МГц (требуется опция EMC) |
Полоса анализа
| Макс. полоса | |
| Опция B40 | 40 МГц |
| Опция B25 | 25 МГц |
| Станд. комплектация | 10 МГц |
| Опция B1Х | 160 МГц |
Полоса видеофильтра (VBW)
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) |
| Погрешность | ±6 % (ном.) |
Скорость измерений
(число точек развёртки = 101)
| Cтанд. компл. | |
| Измерение в режиме местного управления и скорость обновл. изображения на экране | 11 мс (90/с), ном. |
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | 15 мс (66/с), ном. |
| Поиск максимума с использованием маркера | 2,6 мс, ном. |
| Настройка центр. частоты и передача данных (от 1 до 2 ГГц) | 44 мс, ном. |
| Настройка центр. частоты и передача данных (от 4 до 5 ГГц) | 71 мс, ном. |
| Переключ. вида измер./режима | 150 мс, ном. |
Погрешность и пределы измерения уровня
Диапазон уровней
| Пределы измерения | от среднего уровня собственного шума до макс. безопасного уровня на входе |
| Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) | от 0 до 70 дБ с шагом 2 дБ |
Электрон. аттенюатор (опция EA3)
| Диапазон частот | от 3 Гц до 3,6 ГГц |
| Пределы ослабления | |
| Электронный аттенюатор | от 0 до 24 дБ с шагом 1 дБ |
| Общие пределы ослабления (механический + электронный аттенюаторы) | от 0 до 94 дБ с шагом 1 дБ |
Максимальный безопасный уровень на входе
| Суммарная средняя мощность (с предусилителем или без него) | +30 дБм (1 Вт) |
| Пиковая мощность в импульсе | при длит. имп. |
| Напряжение постоянного тока | |
| Связь по пост. току | ±0,2 В |
| Связь по перем. току | ±70 В |
Пределы шкалы экрана
| Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБ от 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) |
| Линейная шкала | 10 делений масштабной сетки |
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А |
Частотная характеристика
(входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, σ = номинальное стандартное отклонение)
| Полоса частот | По спецификации | С достов. 95% (≈2σ) |
| От 3 Гц до 1 МГц | ±0,55 дБ | |
| Св. 1 МГц до 3,6 ГГц | ±0,4 дБ | |
| Св. 3,5 до 8,4 ГГц | ±1,3 дБ | |
| Св. 8,3 до 13,6 ГГц | ±1,3 дБ | |
| Св. 13,5 до 22,0 ГГц | ±1,5 дБ | |
| Св. 22,0 до 26,5 ГГц | ±1,8 дБ | |
| С предусилителем (опции P03, P08, P13, P26, ослабление 0 дБ) | ||
| От 100 кГц до 50 МГц | ±0,8 дБ | |
| Св. 50 МГц до 3,6 ГГц | ±0,65 дБ | |
| Св. 3,5 до 8,4 ГГц | ±2 дБ | |
| Св. 8,3 до 13,6 ГГц | ±1,6 дБ | |
| Св. 13,5 до 17,1 ГГц | ±2 дБ | |
| Св. 17,0 до 22,0 ГГц | ±2 дБ | |
| Св. 22,0 до 26,5 ГГц | ±2,9 дБ | |
| Погрешность входного ослабления при его переключении | ||
| На 50 МГц (опорная частота) ослабл. 10 дБ, предусил. выкл. ослабление > 2 дБ | ±0,20 дБ | ±0,08 дБ, тип. |
| От 3 Гц до 3,6 ГГц | ±0,3 дБ (ном.) | |
| Св. 3,5 до 8,4 ГГц | ±0,5 дБ (ном.) | |
| Св. 8,3 до 13,6 ГГц | ±0,7 дБ (ном.) | |
| Св. 13,5 до 26,5 ГГц | ±0,7 дБ (ном.) | |
| Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, σ = номинальное стандартное отклонение) |
||
| На 50 МГц | ±0,24 дБ | |
| На всех частотах | ±(0,24 дБ + неравном. АЧХ) | |
| < 3,6 ГГц | ±0,19 дБ (с достоверностью 95%, ≈2σ) | |
| Предусилитель включен (опция P03, P08, P13, P26) | ||
| На всех частотах | ±(0,36 дБ + неравном. АЧХ) | |
|
КСВн входа (входное ослабление ≥ 10 дБ) |
||
| 50 МГц | <1,07:1 (ном.) | |
| От 10 МГц до 3,6 ГГц | <1,2:1 (ном.) | |
| Св. 3,6 до 8,4 ГГц | <1,5:1 (ном.) | |
| Св. 8,3 до 13,6 ГГц | <1,6:1 (ном.) | |
| Св. 13,6 до 26,5 ГГц | <1,9:1 (ном.) | |
| С предусилителем (опции P03, P08, P13, P26, ослабление 0 дБ) | ||
| От 10 МГц до 3,6 ГГц | <1,7:1 (ном.) | |
| Св. 3,5 до 8,4 ГГц | <1,8:1 (ном.) | |
| Св. 8,4 до 13,6 ГГц | <2,0:1 (ном.) | |
| Св. 13,6 до 26,5 ГГц | <2,0:1 (ном.) | |
|
Погрешность полосы пропускания при её переключении N9000A |
||
| От 1 Гц до 1,5 МГц | ±0,03 дБ | |
| Св. 1,6 до 3 МГц | ±0,05 дБ | |
| 4, 5, 6 и 8 МГц | ±1,0 дБ | |
| Опорный уровень Пределы установки: |
||
| логарифмическая шкала | от –170 до + 30 дБм с шагом 0,01 дБ | |
| линейная шкала | Те же, что для логарифмической шкалы (от 707 пВ до 7,07 В) | |
| Погрешность установки | 0 дБ | |
| Погрешность шкалы экрана при её переключении | ||
| Переключение между линейной и логарифмической шкалами | 0 дБ | |
| Переключение масштаба логарифмической шкалы (дБ/дел) | 0 дБ | |
| Верность воспроизведения закона шкалы | ||
| Для уровня на входном смесителе между минус 10 и минус 80 дБм | ±0,07 дБ | |
Детекторы графика
Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения
Предусилитель
Диапазон частот
| Опция P03 | от 9 кГц до 3,6 ГГц |
| Опция P07 | от 9 кГц до 8,4 ГГц |
| Опция P13 | от 9 кГц до 13,6 ГГц |
| Опция P26 | от 9 кГц до 26,5 ГГц |
| Коэффициент усиления | |
| ≤ 3,6 ГГц | +20 дБ (ном.) |
| От 3,6 до 26,5 ГГц | +35 дБ (ном.) |
| Коэффициент шума | |
| ≤ 3,6 ГГц | 11 дБ (ном.) |
| Св. 3,5 до 8,4 ГГц | 9 дБ (ном.) |
| Св. 8,4 до 13,6 ГГц | 10 дБ (ном.) |
| Св. 13,6 до 26,5 ГГц | 15 дБ (ном.) |
Гарантированные характеристики динамического диапазона
Уровень компрессии усиления на 1 дБ (два тона)
| Полоса частот (от 20 до 30 °C, разнос по частоте между тонами 100 кГц) |
Суммарная мощность на вх. смесителе |
| От 40 до 500 МГц | -1 дБм |
| Св. 500 МГц до 3,6 ГГц | +3 дБм |
| Св. 3,6 до 26,5 ГГц | +3 дБм |
| С предусилителем (опции P03, P08, P13, P26) | |
| От 10 МГц до 3,6 ГГц | –10 дБм (тип.) |
| Св. 3,6 до 26,5 ГГц при разнесении тонов: | |
| разнос по частоте между тонами от 100 кГц до 20 МГц | минус 26 дБм (ном.) |
| разнос по частоте между тонами > 70 МГц | минус 16 дБм (ном.) |
Средний уровень собственного шума (DANL)
(вход нагружен, детектор мгновенного или среднего значения,nип усреднения = лог., входное ослабление 0 дБ, усиление ПЧ = высокое, темп. от 20 до 30 °С)
| Предусилитель выключен | Обычный тракт/тракт с низким уровнем шумов | Обычный тракт/тракт с низким уровнем шумов |
| От 9 кГц до 1 МГц | –130 дБм | |
| Св. 1 до 10 МГц | –156 дБм | |
| Св. 10 МГц до 2,1 ГГц | –154 дБм | |
| Св. 2,1 до 3,6 ГГц | –152 дБм | |
| Св. 3,6 до 8,4 ГГц | –151 дБм | –155 дБм |
| Св. 8,4 до 13,6 ГГц | –149 дБм | –155 дБм |
| Св. 13,6 до 17,1 ГГц | –145 дБм | –152 дБм |
| Св. 17,1 до 20,0 ГГц | –143 дБм | –151 дБм |
| Св. 20,0 до 26,5 ГГц | –138 дБм | –150 дБм |
| С предусилителем (опции P03, P08, P13, P26) | ||
| От 100 кГц до 1 МГц | –149 дБм | |
| Св. 1 до 10 МГц | –165 дБм | |
| Св. 10 МГц до 2,1 ГГц | –165 дБм | |
| Св. 2,1 до 3,6 ГГц | –163 дБм | |
| Св. 3,6 до 8,4 ГГц | –163 дБм | |
| Св. 8,4 до 13,6 ГГц | –163 дБм | |
| Св. 13,6 до 17,1 ГГц | –162 дБм | |
| Св. 17,1 до 20,0 ГГц | –159 дБм | |
| Св. 20,0 до 26,5 ГГц | –156 дБм | |
| Средний уровень собственных шумов в режиме NFE (с достоверностью 95%) Улучшения для шумоподобных сигналов |
||
| Предусилитель выключен | Предусилитель включен | |
| Полоса 0, f > 20 МГц | 8,5 дБ | 8,5 дБ |
| Полоса 1 | 4 дБ | 7 дБ |
| Полоса 2 | 7,5 дБ | 7 дБ |
| Полоса 3 | 7 дБ | 7,5 дБ |
| Полоса 4 | 6 дБ | 6 дБ |
| Побочные составляющие Собственные комбинационные составляющие (вход нагружен, входное ослабление 0 дБ) |
||
| От 200 кГц до 8,4 ГГц (свип.) | –100 дБ | |
| Нулевой обзор, или БПФ, или другие частоты | –100 дБ (ном.) | |
| Побочные составляющие, связанные с местным гетеродином (отстройка от несущей > 600 МГц) | ||
| От 10 МГц до 3,6 ГГц | –90 дБн, тип. | |
| Зеркальные составляющие | ||
| От 10 МГц до 3,6 ГГц |
–80 дБн (–107 дБн, тип.) |
|
| Св. 3,6 до 13,6 ГГц | –78 дБн (–88 дБн, тип.) | |
| Св. 13,6 до 17,1 ГГц | –74 дБн (–85 дБн, тип.) | |
| Св. 17,1 до 22 ГГц | –70 дБн (–82 дБн, тип.) | |
| Св. 22 до 26,5 ГГц | –68 дБн (–78 дБн, тип.) | |
| Другие побочные составляющие | ||
| Составляющие первого порядка (отстройка от несущей ≥ 10 МГц, на входе смесителя –10 дБм) | –80 дБн + 20 log(N) | |
| Составляющие более высоких порядков (отстройка от нес. ≥ 10 МГц, на входе смесителя –40 дБм) | –80 дБн + 20 log(N) | |
| Побочные составляющие, связанные с гетеродином (200 Гц ≤ отстр. от несущей < 10 МГц, на входе смесителя –10 дБм) |
–73 дБн + 20 log(N) | |
| Побочные составляющие, связанные с сетью питания | –60 дБн + 20 log(N) (ном.) | |
Гармонические искажения по второй гармонике (SHI)
| Полоса частот | Уровень на смесителе | Уровень 2-й гарм.* | Точка пересечения (SHI) | |
| От 10 МГц до 1,8 ГГц | –15 дБм | –60 дБн/– | +45 дБм/– | |
| Св. 1,8 до 7,0 ГГц | –15 дБм | –80 дБн/–90 дБн | +65 дБм/+75 дБм | |
| Св. 7,0 до 11,0 ГГц | –15 дБм | –70 дБн/–80 дБн | +55 дБм/+65 дБм | |
| Св. 11,0 до 13,25 ГГц | –15 дБм | –65 дБн/–75 дБн | +50 дБм/+60 дБм | |
| Предусилитель включен (опции P03, P08, P13, P26) | ||||
| От 10 MHz до 1,8 ГГц | –45 дБм | –78 дБн | +45 дБм/– | |
| Св. 1,8 до 13,25 ГГц | –50 дБм | –60 дБн/–90 дБн (ном.) | +65 дБм/+75 дБм | |
* Обычный тракт/тракт с низким уровнем шума
Интермодуляционные искажения третьего порядка (TOI)
(два тона по минус 30 дБм на вх. смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, температура от 20 до 30 °С; полоса предфильтра ПЧ - см. руководство по техническим характеристикам (Specifications Guide))
| Полоса частот | Точка пересечения TOI |
| От 10 до 100 МГц | +14 дБм |
| От 10 до 400 МГц | +17,5 дБм |
| от 400 до 700 МГц | +19 дБм |
| Св. 400 МГц до 1,7 ГГц | +21 дБм |
| Св. 1,7 до 3 ГГц | +22 дБм |
| от 3 до 3,6 ГГц | +21 дБм |
| от 3,6 до 4 ГГц | +20 дБм |
| Св. 4 до 8,4 ГГц | +18 дБм |
| Св. 8,4 до 13,6 ГГц | +15 дБм |
| Св. 13,6 до 26,5 ГГц | +11 дБм |
Предусилитель включен (опции P03, P08, P13, P26)
(Два тона по –45 дБм на вх. предусилителя)
| Полоса частот | Точка пересечения TOI |
| От 10 до 500 МГц | +4 дБм (ном.) |
| Св. 500 МГц до 3,6 ГГц | +5 дБм (ном.) |
| Св. 3,6 до 26,5 ГГц | –15 дБм (ном.) |
Фазовый шум
Шум в боковых полосах (темп. от 20 до 30 °С, центр. частота 1 ГГц)
| Отстройка | Точка пересечения TOI |
| 100 Гц | –94 дБн/Гц |
| 1 кГц | –120 дБн/Гц |
| 10 кГц | –128 дБн/Гц |
| 100 кГц | –125 дБн/Гц |
| 1 MГц | –145 дБн/Гц |
| 10 MГц | –154 дБн/Гц |
Опция MPB (обход микроволнового преселектора)
| Диапазон частот | |
| N9030A-508 | от 3,6 до 8,4 ГГц |
| N9030A-513 | от 3,6 до 13,6 ГГц |
| N9030A-526 | от 3,6 до 26,5 ГГц |
Гарантированные характеристики набора измерений мощности
Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ): ±0,62 дБ (± 0,20 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты ±(полоса обзора/1000), ном.
Мощность в соседнем канале (ACP)
Погрешность измерения относительной мощности (ACLR) для W-CDMA (при определённых уровнях на смесителе и пределах ACLR)
| Соседний канал | Другие каналы | |
| Динамический диапазон (тип.) | ||
| Без коррекции шума | –80 дБ | –86 дБ |
| С коррекцией шума | –83 дБ | –88 дБ |
| Число пар измеряемых отстроенных каналов с различными частотными отстройками от основного канала | от 1 до 6 | |
| Число измеряемых несущих | До 12 |
Статистика распределения мощности - интегральная функция распределения CCDF
Разр. способность гистограммы 0,01 дБ
Гармонические искажения
| Максимальный номер гармоники | 10-я |
| Результаты измерения | мощность основной составляющей (дБм), относительная мощность гармоник (дБн), суммарный коэффициент гармоник в % |
Мощность пакета
Методы: мощность выше установленного порога, мощность в пределах ширины пакета
Результаты: выходная мощность одиночного пакета, средняя выходная мощность, максимальная выходная мощность одиночного пакета, минимальная мощность внутри пакета, ширина пакета
Общие характеристики
Интервал температур
| Рабочие условия | От 5 до 50 °С От 5 до +55 °С (с опцией SSD) |
| Предельные условия (хранение) | От –40 до + 65 °С От –40 до +70 °С (с опцией SSD) |
Электромагнитная совместимость
Соответствует European EMC Directive 2004/108/EC
IEC/EN 61326 или IEC/EN 61326-2-1
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001
Данное устройство относится к классу приборов, применяемых в промышленности, науке и медицине (ISM) и соответствует нормативному документу ICES-001 (Канада).
Электробезопасность
Соответствует European Low Voltage Directive 73 / 23 / EEC,
скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1
Акустический шум (соответствие требованиям немецких нормативных документов к уровню шума)
| Эмиссия акустических шумов | Эмиссия акустических шумов |
| Уровень звукового давленияУровень звукового давления | |
| Место оператора | На рабочем месте |
| Нормальная эксплуатация | Нормальная эксплуатация |
| В соответствии с документом ISO 7779 | В соответствии с документом DIN 45635 t.19 |
Воздействие окружающей среды
Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.
Требования к электропитанию
Напряжение и частота сети питания (ном.)
100/120 В, 50/60/400 Гц
220/240 В, 50/60 Гц
Потребляемая мощность
| Рабочий режим (On) | менее 450 Вт (c опциями) |
| Дежурный режим (Standly) | менее 40 Вт |
Дисплей
| Разрешение | 1024 х 768, XGA |
| Размер | 213 мм (8,4 дюйма) по диагонали |
Запоминание данных
| Внутреннее | Съёмный накопитель на жёстких магнитных дисках объёмом 160 Гбайт, номинально Съёмный твёрдотельный накопитель объёмом 32 Гбайт, номинально (опция SSD) |
| Внешнее | Поддерживает устройства запоминания данных, совместимые с USB 2.0 |
Масса (без опций)
| Без упаковки | 22 кг (48 фунтов), ном. |
| В упаковке | 34 кг (75 фунта), ном. |
Габаритные размеры
| Высота | 177 мм (7,0 дюймов) |
| Ширина | 426 мм (16,8 дюйма) |
| Глубина | 368 мм (14,5 дюйма) |
Гарантийные обязательства
Гарантийный срок для анализатора сигналов СXA - один год
Периодичность калибровки
Рекомендуемый межкалибровочный интервал - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.
Входы и выходы
Передняя панель
| ВЧ вход | |
| Соединитель | тип N, розетка, 50 Ом, ном. |
| Питание пробника | |
| Напряжение/ток | +15 В ±7% при макс. токе 150 мА, ном. –12,6 В ±10 % при макс. токе 150 мА, ном. |
| Порты USB 2.0 Ведущие (2 порта) |
|
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-A (розетка) |
| Выходной ток | 0,5 А, ном. |
| Гнездо для подключения наушников | гнездо для миниатюрных стереофонических наушников (3,5 мм, известно также как “1/8 дюйма”). |
Задняя панель
| Выход 10 МГц | |
| Соединитель | BNC, розетка, 50 Ом, ном. |
| Уровень сигнала | не менее 0 дБм, ном. |
| Частота сигнала | 10 МГц ± (10 МГц х погр. опорной частоты) |
| Вход внешнего опорного сигнала | |
| Соединитель | BNC, розетка, 50 Ом, ном. |
| Уровень вх. сигнала | от –5 до + 10 дБм, ном. |
| Частота вх. сигнала | От 1 до 50 МГц, ном. |
| Полоса захвата частоты | ±5 х 10-6 от частоты внеш. опорного сигнала |
| Вход запуска 1 | |
| Соединитель | BNC, розетка |
| Импеданс | более 10 кОм, ном. |
| Уровень запуска | от –5 до + 5 В |
| Выход запуска 1 | |
| Соединитель | BNC, розетка |
| Импеданс | 50 Ом, ном. |
| Уровень | 5 В ТТЛ, ном. |
| Синхросигнал (резервируется на будущее) | |
| Соединитель | BNC, розетка |
| Выход для внешнего монитора | |
| Соединитель | VGA совместимый, 15-конт. мини D-SUB |
| Формат | XGA (частота кадров 60 Гц, построчная развёртка) Analog RGB |
| Разрешение | 1024 х 768 |
| Возбуждение источника шума +28 В (импульсный) | |
| Соединитель | BNC, розетка |
| Источник шума серии SNS | подключение к источникам шума серии SNS |
| Цифровая шина (резервируется на будущее) | |
| Соединитель | MDR-80 |
| Аналоговый выход | |
| Соединитель | BNC, розетка |
| Порты USB 2.0 | |
| Ведущие (4 порта) | |
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-A (розетка) |
| Выходной ток | 0,5 А, ном. |
| Ведомый (1 порт) | |
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-B (розетка) |
| Выходной ток | 0,5 А, ном. |
| Интерфейс GPIB | |
| Соединитель | шинный соединитель IEEE-488 |
| Интерфейсные функции | SH1, AH1, T6, SR1, RL1, PP0, DC1, C1, C2, C3, C28, DT1, L4, C0 |
| Интерфейс LAN TCP/IP | |
| Физическая среда | 100Base-T |
| Соединитель | RJ45 Ethertwist |
| Выход сигнала ПЧ | |
| Тип соединителя | SMA, розетка, используется также совместно с опциями CR3, CRP и ALV |
| Импеданс | 50 Ом, номинально |
| Второй выход ПЧ, опция CR3 Центральная частота |
|
| Режим анализатора спектра или I/Q анализатора с полосой ПЧ ≤ 25 МГц |
322,5 МГц |
| с опцией B40 | 250 МГц |
| с опцией B1X | 300 МГц |
| Коэффициент передачи преобразования Полоса пропускания |
от –1 до +1 дБ (номинально) плюс АЧХ |
| Нижний диапазон Верхний диапазон |
160 МГц (номинально), несимметричная |
| с преселектором | зависит от центральной частоты (от 30 до 70 МГц, номинально) |
| при обходе преселектора | обзор ограничен продуктами преобразования и свёртыванием спектра около значения 0 Гц |
| Программируемый выход ПЧ, опция CRP Центральная частота |
|
| Диапазон | от 10 до 75 МГц (устанавливается по выбору) |
| Разр. способность | 0,5 МГц |
| Коэффициент передачи преобразования | от –1 до +1 дБ (номинально) плюс АЧХ |
| Полоса пропускания Выход ПЧ 70 МГц |
|
| Нижний или верхний в режиме обхода преселектора | 40 МГц (номинально) |
| Предварительно выбранный диапазон | Зависит от центральной частоты |
| Более низкие выходные частоты | Подвергаются свёртыванию |
Опции
|
P03 Предусилитель, от 100 кГц до 3 ГГц |
P08 Предусилитель, 8,4 ГГц |
P43 Предусилитель, 43 ГГц |
P44 Предусилитель, 44 ГГц |
EA3 Электронный аттенюатор до 3,6 ГГц |
|
B40 Полоса анализа 40 МГц |
EDP Набор расширенных функций отображения |
EMC Базовые функции для проведения предварительных квалификационных измерений |
ESC Управление внешним источником |
SSD Дополнительный съёмный твёрдотельный накопитель |
|
P50 Предусилитель, 50 ГГц |
B1X Полоса анализа 160 МГц |
KB2 Клавиатура 65-клавишная |
B25 Полоса анализа 25 МГц |
EFM USB флэш-накопитель, 1 Гбайт |
|
DVR USB-совместимый привод DVD-ROM/CD-R/RW |
MLP Переход от 50 на 75 Ом с минимальными потерями |
1CP Комплект для монтажа в стойку и комплект ручек |
1CM Комплект для монтажа в стойку |
1CN Комплект передних ручек |
|
1CR Комплект направляющих для стойки |
ALV Вспомогательный выход логарифмического видеоусилителя |
MPB Обход микроволнового преселектора |
LNP Тракт с низким уровнем шума |
EXM Опция для работы с внешними преобразователями частоты |
|
CR3 Соединитель на задней панели, второй выход ПЧ |
CRP Соединитель на задней панели, программир. выход ПЧ |
YAV Выход видеоусилителя оси Z |
P13 Предусилитель, 13,6 ГГц |
P26 Предусилитель, 26,5 ГГц |
|
BBA Аналоговые IQ входы модуляции |
C35 Соединитель типа N (розетка) заменен на соединитель 3,5 мм |
|
