• 12 измерительных функций
• Измерение напряжения до 1000 вольт при разрешении 6,5 разрядов
• Основная погрешность измерения напряжения постоянного тока 0,0015% (за 24 часа)
• Основная погрешность измерения напряжения переменного тока 0,06 % (за 1 год)
• Полоса частот от 3 Гц до 300 кГц
• Передача до 1000 отсчетов в секунду по шине GPIB
• Интерфейсы GPIB и RS232 в стандартной комплектации

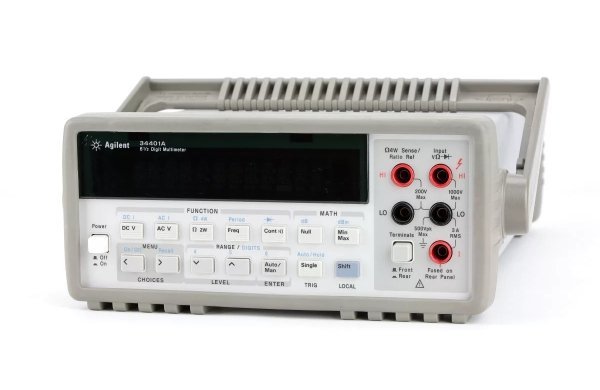

Мультиметр 34401A компании Agilent обладает всеми характеристиками, необходимыми для выполнения быстрых и точных испытаний как в настольном варианте, так и в составе испытательной системы. В мультиметре 34401А сочетаются высокая разрешающая способность, точность и скорость измерений, которые соперничают со значительно более дорогими цифровыми приборами. 6,5 разрядов разрешения, основная 24часовая погрешность измерения напряжения постоянного тока 0,0015% и 1000 отсчетов в секунду, передаваемых непосредственно по шине GPIB, гарантируют точные быстрые и повторяющиеся результаты измерений.
Использование в настольном варианте
Мультиметр 34401А разработан с учетом возможности его автономного использования в настольном варианте. Он имеет встроенные функциональные возможности, которые обычно используются в этом варианте: проверка неразрывности электрических цепей и испытание диодов. Функция измерений с нулевым значением (Null) позволяет компенсировать сопротивление измерительных щупов и влияние других постоянных смещений, сопутствующих измерениям. Другие возможности прибора, такие как определение максимального, минимального и среднего значений, представление результатов измерений в децибелах (dB) или децибелах относительно милливатта (dBm), делают процедуру измерений с помощью 34401А быстрой и несложной. Мультиметр 34401А имеет возможность накопления во внутренней памяти до 512 отсчетов. В процессе поиска неисправности свойство удерживания результатов измерения на индикаторе позволяет концентрировать внимание на подключении щупов, поскольку не нужно постоянно смотреть на экран.
Использование в составе испытательных систем
При использовании в составе систем мультиметр 34401А обеспечивает более высокую пропускную способность шины, чем любой другой цифровой мультиметр такого же класса. Он может передавать непосредственно по шине GPIB до 1000 отсчетов в секунду в удобном для пользователя формате ASCII.
В стандартной конфигурации прибора имеются два типа интерфейсов: GPIB и RS232. Мультиметр выдает сигналы завершения измерения (Voltmeter Complete) и внешнего запуска (External Trigger), с помощью которых можно синхронизировать его работу с другими приборами в системе. Мультиметр выдает также ТТЛ сигнал, указывающий на положительные или отрицательные результаты допусковых испытаний. Мультиметр 34401А поддерживает три языка (SCPI, Agilent 3478A и Fluke 8840А/42А), поэтому пользователю не приходится переписывать уже существующее программное обеспечение испытаний. По дополнительному заказу поставляется комплект деталей для монтажа в стойку.
Простота использования
Установка параметров, к которым обычно приходится обращаться в процессе работы (вид измерения, пределы измерения, разрешение), осуществляется нажатием одной клавиши. Функции меню дают доступ к усовершенствованным свойствам прибора, что позволяет оптимизировать его работу для каждой конкретной измерительной задачи.
Программа Agilent IntuiLink позволяет упростить обработку накопленных данных, используя такие прикладные программы, как Microsoft Excel® или Word®, для анализа, интерпретации, отображения, распечатки и документирования данных, полученных от 34401А. Можно установить мультиметр в нужный режим работы и передавать однократные отсчеты или данные в логарифмическом масштабе в электронную таблицу Excel в определенные интервалы времени. Программисты могут использовать компоненты Active X для управления цифровым мультиметром с помощью команд языка SCPI. Более подробную информацию о пакете IntuiLink можно найти на Webсайте компании Agilent по адресу: www.agilent.com/find/intuilink.
Функции мультиметра | Погрешности (% от отсчета +% от предела) |
Напряжение постоянного тока | |
Пределы | от 100,000 мВ до 1000,00 В |
Погрешность | 0,035 + 0,005 (1 год, предел 10 В) |
Сопротивление | |
Пределы | от 100,000 Ом до 100,000 МОм |
Погрешность | 0,010 + 0,001 (1 год, предел 10 кОм) |
Сила постоянного тока | |
Пределы | от 10,0000 мA до 3,0000 A |
Погрешность | 0,05 + 0,005 (1 год, предел 100 мА) |
Неразрывность электрических цепей (звуковой сигнализатор) | |
Пределы | 1000 Ом |
Погрешность | 0,010 + 0,030 (1 год, предел 100о Ом) |
Испытание диодов | |
Пределы | 1,0000 В |
Погрешность | 0,010 + 0,020 (1 год, предел 1,0000 В) |
Истинное СКЗ напряжения переменного тока | |
Пределы | от 100,000 мВ до 750,00 В |
Погрешность | 0,06 + 0,03 (1 год, частота от 10 до 20 кГц) |
Истинное СКЗ силы переменного тока | |
Пределы | от 1,0000 А до 3,0000 A |
Погрешность | 0,10 + 0,4 (1 год, предел 1 А, от 10 Гц до 5 кГц) |
Частота или период | от 3 Гц до 300 кГц |
Пределы | от 100 мВ до 750 В |
Погрешность | 0,01 (1 год, от 40 Гц до 300 кГц) |
Математические функции | Измерение с нулевым значением (NULL), преобразование результата измерения в дБм (dBM), преобразование результата измерения в дБ (dB), определение минимального/максимального/среднего значения (Min/Max/Avg), допусковое испытание (Limit Test) |
Память | 512 отсчетов |
Интерфейсы | GPIB, RS-232 |
Язык программирования | SCPI (IEEE-488.2), Agilent 3478A, Fluke 8840A/42A |
Питание | 100 В/120 В (127 В)/220 В (230 В)/240 В ± 10% Частота сети питания: от 45 до 66 Гц и от 360 до 440 Гц (при напряжении сети питания 100/120 В) |
Потребляемая мощность | 25 ВА максимум, 10 Вт средняя |
Принадлежности
34401А-1СМ Комплект для монтажа в стойку |
11059А Набор пробников типа Кельвин |
11060А Пробник для устройств с монтажом на поверхность |
11062А Набор зажимов типа Кельвин |
34131А Жесткий футляр для переноски |
34161А Сумка для принадлежностей |
34171B Соединительный блок для входных клемм (продается парами) |
34172B Короткозамыкатель клемм при калибровке (продается парами) |
34330А Токовый шунт на 30 А |
E2308A Температурный пробник на основе термистора 5 кОм |
