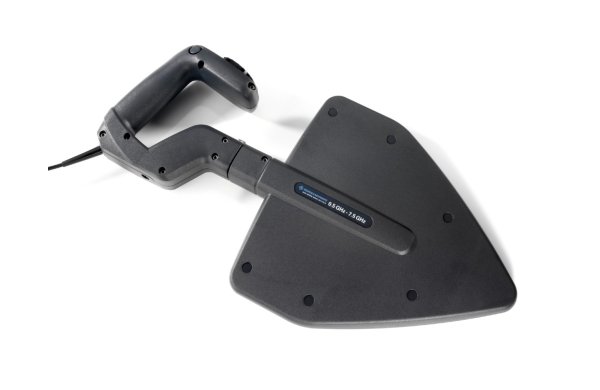

Активная направленная антенна R&S HE300

Артикул: 1-17224

• Точная пеленгация, т.е. отчетливая диаграмма направленности с получением максимального сигнала по продольной оси в диапазоне частот от 20 МГц до 7,5 ГГц
• Максимальный выходной сигнал антенны служит критерием искомого направления (радиопеленгация по максимальному сигналу)
• Удобный размер, несмотря на способность работать в широком частотном диапазоне
• Отсутствие усталости при работе с антенной благодаря ее конструкции и использованию материалов, которые делают ее массу минимальной
• Может использоваться для вертикальной и горизонтальной поляризации в диапазоне частот от 20 МГц до 7,5 ГГц
• Широкий динамический диапазон благодаря возможности использования режимов "Пассивный" и "Активный"
• Может быть установлена на треногу (монтажная резьба 1/4”)
• Электропитание от стандартных батареек AA или аккумуляторных батарей

20 МГц - 7500 МГц
Портативная направленная антенна для отслеживания передатчиков и источников помех

Благодаря небольшому размеру и весу активная направленная антенна R&S®HE300 идеальна для портативного использования. В сочетании с переносными приемниками (например, R&S®PR100) антенна R&S®HE300 используется для обнаружения передатчиков и источников помех. Направление источников сигнала определяется наведением антенны в направлении максимального напряжения сигнала. Диапазон частот от 20 МГц до 7,5 GHz охватывается тремя сменными антенными модулями, входящими в комплект поставки R&S®HE300. Каждый модуль имеет определенную диаграмму направленности. Нет необходимости настраивать модули в их частотных поддиапазонах. Имеется дополнительный четвертый модуль (R&S®HE300HF для диапазона 9 кГц – 20 МГц).

Свойства:

• Точная пеленгация, т.е. отчетливая диаграмма направленности с получением максимального сигнала по продольной оси в диапазоне частот от 20 МГц до 7,5 ГГц
• Максимальный выходной сигнал антенны служит критерием искомого направления (радиопеленгация по максимальному сигналу)
• Удобный размер, несмотря на способность работать в широком частотном диапазоне
• Отсутствие усталости при работе с антенной благодаря ее конструкции и использованию материалов, которые делают ее массу минимальной
• Может использоваться для вертикальной и горизонтальной поляризации в диапазоне частот от 20 МГц до 7,5 ГГц
• Широкий динамический диапазон благодаря возможности использования режимов "Пассивный" и "Активный"
• Может быть установлена на треногу (монтажная резьба 1/4”)
• Электропитание от стандартных батареек AA или аккумуляторных батарей

Рекомендуемые дополнительные устройства:

• Рамочная антенна R&S®HE300HF
• Портативный приемник R&S®PR100
• Портативные анализаторы спектра семейства R&S®FSH



Технические характеристики:

R&S®HE300
Диапазон частот 20 МГц – 7,5 ГГц
РЧ модуль 1 20 МГц – 200 МГц
РЧ модуль 2 200 МГц – 500 МГц
РЧ модуль 3 500 МГц – 7,5 ГГц
Дополнительный ВЧ модуль R&S® HE200HF 9 кГц – 20 МГц
Входной импеданс 50 Ом
VSWR станд. <2.5
Электропитание 4 × 1,5 В прямого тока, размер: AA; соответственно 6 аккумуляторных батарей, размер: AA
Разъем N-вилка
СВБР > 50 000 часов
Рабочий температурный диапазон от –30°C до +55°C
Тара для транспортировки (длина × ширина × высота) примерно 650 мм × 510 мм × 242 мм
Длина соединительного кабеля примерно 1 м
Масса
Антенна примерно 1 кг (макс.)
С тарой примерно 7 кг
