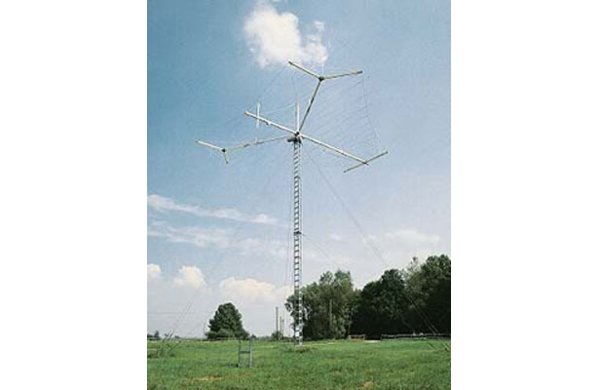

Логопериодическая ВЧ антенна R&S HL451

Артикул: 1-16828

Компактная вращающаяся ВЧ антенна R&S®HL451 может использоваться для приема и передачи горизонтально поляризованных радиоволн. Благодаря тому, что антенна охватывает диапазон от 5 МГц до 30 МГц, она в особенности подходит для радиосвязи на средних и дальних расстояниях. Прием возможен на любых расстояниях в диапазоне начиная с 2 МГц. Результатом оптимизации является небольшой размер антенны. Несмотря на небольшой диапазон частот, модель R&S®HL451 размерами не больше любой аналогичной антенны, работающей в диапазоне только от 6,2 МГц до 30 МГц.

2 МГц - 30 МГц
Передача и прием радиоволн с горизонтальной поляризацией на средних и дальних расстояниях

Компактная вращающаяся ВЧ антенна R&S®HL451 может использоваться для приема и передачи горизонтально поляризованных радиоволн. Благодаря тому, что антенна охватывает диапазон от 5 МГц до 30 МГц, она в особенности подходит для радиосвязи на средних и дальних расстояниях. Прием возможен на любых расстояниях в диапазоне начиная с 2 МГц.  Результатом оптимизации является небольшой размер антенны. Несмотря на небольшой диапазон частот, модель R&S®HL451 размерами не больше любой аналогичной антенны, работающей в диапазоне только от 6,2 МГц до 30 МГц.

Рекомендуемые дополнительные устройства:

• Поворотный механизм антенны R&S®RD130
• Блок управления R&S®GB130

Свойства:

• Прием в диапазоне от 2 МГц
• Передача в диапазоне от 5 МГц
• Полуволновые вибраторы обеспечивают высокое усиление при небольших размерах
• Простая и быстрая сборка
• Требуется минимум обслуживания
• Пригодна для установки на крышу



Характеристики
Диапазон частот
Прием 2 МГц - 30 МГц
Передача 5 МГц - 30 МГц
Поляризация Линейная/горизонтальная
Входной импеданс 50 Ом
VSWR ≤2
Макс. входная мощность 1 кВт CW/2 кВт PEP
Коэффициент усиления (на мачте 15 м) 6 дБ - 12,5 дБ
Макс. скорость ветра 180 км/ч (без обледенения)
Разъем N-вилка
СВБР > 100 000 часов
Рабочий температурный диапазон от –30 °C до +50 °C
Габариты антенной решетки
Длина примерно 15 м
Ширина примерно 16 м
Масса антенной решетки примерно 260 кг
