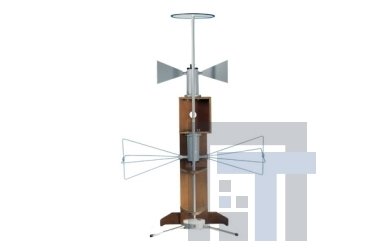

Активная малошумящая антенная система R&S AM524

Артикул: 1-16914

• Диапазон рабочих частот от 100 Гц до 1 МГц
• Высокая чувствительность
• Возможность приема сигналов большой мощности
• Индивидуальный сертификат о калибровке

Активная малошумящая антенная система R&S®AM524 предназначена для приема слабых электромагнитных сигналов в условиях безэхового экранированного помещения. Рабочий диапазон перекрывается тремя антеннами. При разработке антенны особое внимание уделялось возможности достижения максимальной чувствительности, стойкости с мощным сигналам при сохранении компактных размеров системы. Для приема сильных сигналов антенны из состава R&S®AM524 оснащены переключаемыми аттенюаторами 20 дБ и фильтром 50 Гц. Управление работой и питание антенной системы осуществляется через блок управления, поставляемый с антенной.

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц
штыревая антенна R&S®HE525 от 0,1 до 30
дипольная антенна R&S®HE526 от 30 до 200
дипольная антенна R&S®HE527 от 200 до 1000
Поляризация линейная
Вход N-тип, 50 Ом
Чувствительность, дБмкВ/м
100 Гц 0
100 кГц минус 43
30 МГц минус 51
100 МГц минус 54
1 ГГц минус 37
Масса, кг
штыревая антенна R&S®HE525 5
дипольная антенна R&S®HE526 1,7
дипольная антенна R&S®HE527 1,6
Габаритные размеры (ширина×высота), м
штыревая антенна R&S®HE525 0,3x1,5
дипольная антенна R&S®HE526 1x0,3
дипольная антенна R&S®HE527 0,5x0,25
Рабочие условия эксплуатации:
температура окружающего воздуха, °С от минус 10 до 55
