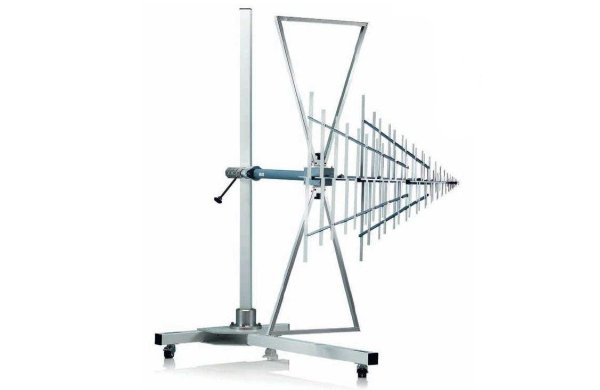

Комбинированная логопериодическая антенна R&S HL562

Артикул: 1-16982

• Диапазон рабочих частот от 30 МГц до 3 ГГц
• Возможность создания больших напряженностей поля
• Легкий вес и компактный размер
• Применяется в условиях безэховых экранированных помещений для испытаний на ЭМС и ЭМИ

Комбинированная антенна R&S®HL562 совмещает в себе характеристики биконической и логопериодических антенн, благодаря чему имеет необычайно широкий диапазон рабочих частот. Логопериодическая часть антенны имеет V-образную форму для увеличения чувствительности антенны от 500 МГц до 1 ГГц и получения ровной диаграммы направленности. Данная особенность дает возможность увеличить коэффициент усиления и уменьшить собственные размеры антенны. Вибраторы логопериодической части антенны вырезаны из единого металлического листа, что обеспечивает идеальный электрический контакт. Идеальная симметрия и согласование позволяют применять антенну для измерения и создания напряжённостей поля порядка 10 В/м и выше.

Свойства:

• Диапазон рабочих частот от 30 МГц до 3 ГГц
• Возможность создания больших напряженностей поля
• Легкий вес и компактный размер
• Применяется в условиях безэховых экранированных помещений для испытаний на ЭМС и ЭМИ

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц от 30 до 3000
Поляризация линейная
Вход N-тип, 50 Ом
КСВН входа, не более 2
Допустимая входная мощность, Вт:
30 МГц 150 + 100% AM
80 МГц 300 + 100% AM
250 МГц 500 + 100% AM
1 ГГц 280 + 100% AM
3 ГГц 180 + 100% AM
Коэффициент усиления(от 200 МГц), дБ 8
Поляризационная развязка, дБ, не менее 20
Масса, кг 5
Габаритные размеры (без треноги) (ширина×высота×длина), м 0,6×1,65×1,68
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С от 5 до 40
