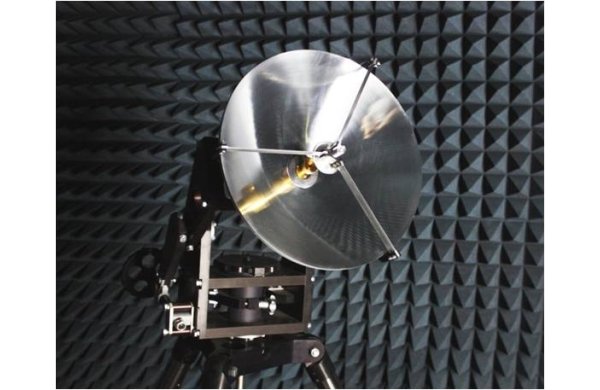

Зеркальная антенная система СКАРД-Электроникс ЗА5-0,4

Артикул: 1-363295

  • Зеркальная Антенная система ЗА5-0,4 представляет собой антенную систему “Кассегрена” со сменным набором облучателей на типовые участки диапазона от 26,5 до 110 ГГц.
  • Высокое качество изготовления антенной системы обеспечено прецизионным металлообрабатывающим оборудованием и современной измерительной базой.
  • Система рекомендована для приема радиосигналов различных линий связи, а также экспериментальных исследований.

Описание

  • Зеркальная Антенная система ЗА5-0,4 представляет собой антенную систему “Кассегрена” со сменным набором облучателей на типовые участки диапазона от 26,5 до 110 ГГц.
  • Высокое качество изготовления антенной системы обеспечено прецизионным металлообрабатывающим оборудованием и современной измерительной базой.
  • Система рекомендована для приема радиосигналов различных линий связи, а также экспериментальных исследований.

1. Обеспечивает прием и передачу сигнала по 6 участкам диапазона частот от 26,5 до 110 ГГц с различными видами поляризации: линейной, двойной линейной, кругового правого  и левого вращения, в зависимости от типа установленного  облучателя.
2.  Быстрая смена частотного диапазона и вида поляризации осуществляется путем установки сменных облучающих систем.
3.  При замене облучающей системы не требуется производить дополнительные настройки контррефлектора антенной системы.
4.  Имеет высокий коэффициент усиления в рабочем диапазоне частот.
5.  Могут применяться следующие облучающие системы: облучающие системы ОС-2/Л с линейной поляризацией  на диапазон частот от 26,5 до 110 ГГц.
6.  Программа поставок антенных систем предусматривает возможность поставки в различных вариантах комплектации по определенным заказчиком  номиналам облучающих систем.
7.  По требованию заказчика комплектуется различными видами азимутально- угломестных поворотных устройств для различных условий эксплуатации.



Технические характеристики:
Диапазон частот, ГГц 26,5 – 110
Коэффициент усиления антенны в диапазоне частот, дБ, не менее от 40 до 47
Диаметр рефлектора 0,4 м
Диаметр контррефлектора 62 мм
Угол α 45 °
Габариты  1041*1500 мм
Масса антенной системы  2,6 кг
Время развертывания изделия из транспортного состояния в рабочее  15 мин
Время смены облучающей системы  2 мин
