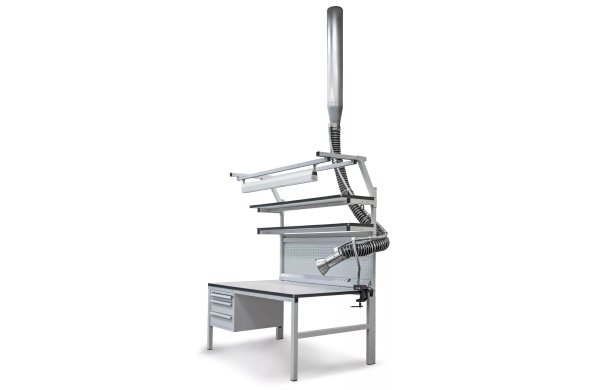

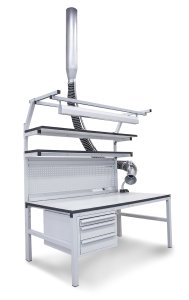

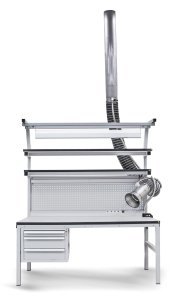

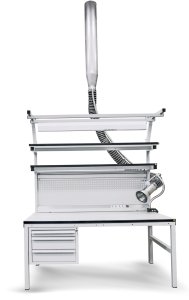

Вытяжной рукав ТЕРМОПРО Варан ВРН.100.2200

Наименование

Характеристики

Размерность.

Соответствие нормативным (техническим) требованиям

Тип вытяжного рукава (местного отсоса от технологического оборудования)

пассивный,

монтируется в существующую активную систему вытяжной вентиляции

-

Внутренний диаметр вытяжного рукава (местного отсоса от технологического оборудования), марки Варан ВРН.XXX.YYYY, где:

XXX – внутренний диаметр вытяжного рукава, мм

YYYY – длина вытяжного рукава, мм

(Определяется ТЗ заказчика.)

50, 75, 100, 125, 150, 160, 200, 250, 300

мм

Исполнение вытяжного рукава (местного отсоса от технологического оборудования)

взрыво-

защищённый

-

химически стойки

Соответствие вытяжного рукава (местного отсоса от технологического оборудования) для эксплуатации классу газо-, паровоздушной взрывоопасной зоны

0

Класс взрывоопасной зоны

0, 1, 2

Соответствие вытяжного рукава (местного отсоса от технологического оборудования) для эксплуатации классу пылевоздушной взрывоопасной зоны

20

Класс взрывоопасной зоны

20, 21, 22

Наличие действующего сертификата на гибкий шланг вытяжного рукава (местного отсоса от технологического оборудования) о Соответствии требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах (ТР ТС 012)».

да

да/нет

Наличие действующего сертификата на вытяжной рукав (местный отсос от технологического оборудования) о Соответствии системы сертификации ГОСТ Р Федерального агентства по техническому регулированию и метрологии

да

да/нет

Длина вытяжного рукава (местного отсоса от технологического оборудования) Варан ВРН.XXX.YYYY

(Определяется ТЗ заказчика.)

до 6 000

мм

Тип подсоединения вытяжного рукава (местного отсоса от технологического оборудования) к стационарной системе вытяжной вентиляции

верхнее/нижнее

верхнее/нижнее

Тип монтажа вытяжного рукава (местного отсоса от технологического оборудования) со стационарной системой вытяжной вентиляции

на потолке

1. на краю рабочего стола;

2. в монтажном отверстии рабочего стола;

3. на стене при помощи кронштейна;

4. на стене при помощи монтажной площадки;

5. на монтажной балке;

6. на потолке.

Наличие заслонки для регулировки воздушного потока – 1 шт.

да

да/нет

Угол поворота вытяжного рукава (местного отсоса от технологического оборудования) вокруг оси опоры

360

градусов

Наличие газоприёмной воронки – 1 шт.

да

да/нет

Наличие опорного механизма вытяжного рукава (местного отсоса от технологического оборудования)

да

да/нет

Тип опорного механизма вытяжного рукава (местного отсоса от технологического оборудования)

внешний

внешний/

внутренний

№
п/п

Наименование

Кол-во

Примечание

1

Вытяжной рукав Варан ВРН.100.2200

(местный отсос от технологического оборудования)

для взрывоопасных зон и зон с химической обработкой

Диаметр - 100 мм.

1

Нужный типоразмер – диаметр, определяется ТЗ заказчика.

2

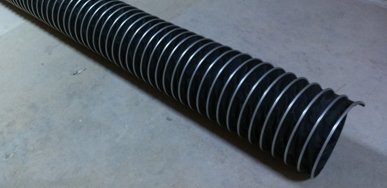

Шланг гибкий, марка RH-Clip VINYL EL, длина 2 000 мм, диаметр 50, 75, 100, 125, 150, 160, 200, 250, 300 мм.

1

Нужный типоразмер – диаметр, определяется ТЗ заказчика.

3

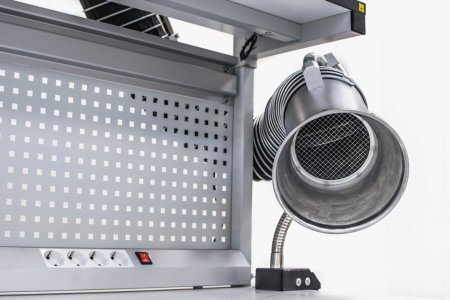

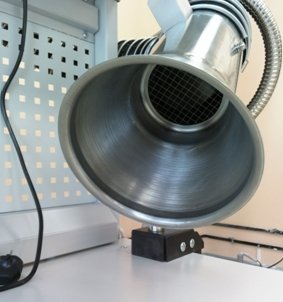

Воронка из нержавеющей стали, марка 12х18Н10Т

(AISI 304).

1

Нужный типоразмер – диаметр, определяется ТЗ заказчика.

4

Заслонка из нержавеющей стали, марка 12х18Н10Т

(AISI 304) – 1 шт.

Сетка для предотвращения втягивания посторонних предметов из нержавеющей стали, марка 12х18Н10Т

(AISI 304) – 1 шт.

1

5

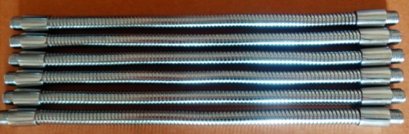

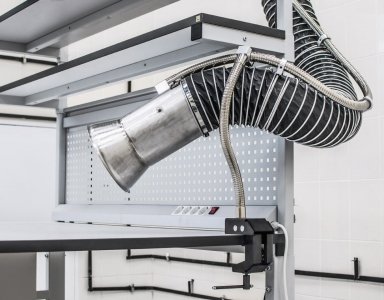

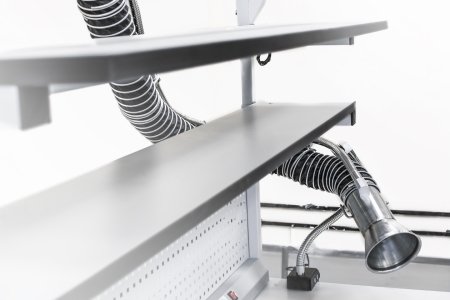

Гибкий кронштейн типа «гусиная шея», с гальваническим покрытием никелем – длина от 300 до 6 000 мм.

2

Нужный типоразмер – длина, определяется ТЗ заказчика.

6

Струбцина, стальная, окрашенная порошковой краской, для крепления гибкого кронштейна типа «гусиная шея» к рабочему столу.

1

-

7

Бобышка, сплав Д16Т, для крепления гибкого кронштейна типа «гусиная шея», к вытяжной воронке и вытяжной трубе активной системы вентиляции.

2

8

Хомут винтовой, оцинкованная сталь, диаметр 50, 75, 100, 125, 150, 160, 200, 250, 300 мм.

2

Нужный типоразмер – диаметр, определяется ТЗ заказчика.

9

Спираль поддерживающая (нержавеющая сталь, 12х18Н10Т (AISI 304) и деталь крепления (сплав Д16Т) для фиксации положения гибкого шланга RH-Clip VINYL EL относительно гибкого кронштейна типа «гусиная шея».

1

При длине гибкого кронштейна типа «гусиная шея» 2 000 мм, кол-во:

1. спиралей – 5 шт.

2. деталей крепления – 5 шт.

3. вкладыши (алюминий) – 10 шт.

4. метизы (сталь) – 4 шт.

10

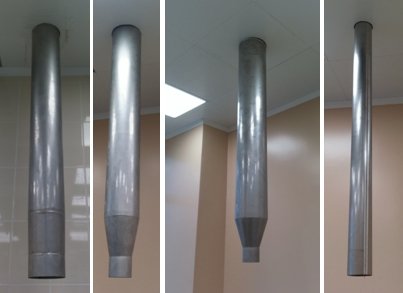

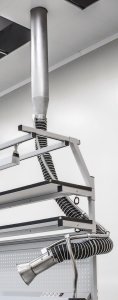

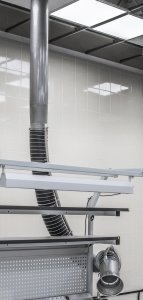

Труба вытяжная, из нержавеющей стали, 12х18Н10Т

(AISI 304), длина до 3000 мм, диаметр 50, 75, 100, 125, 150, 160, 200, 250, 300 мм – 1 шт.

Переход воздушный, из нержавеющей стали, 12х18Н10Т

(AISI 304): 125/100 мм, 160/150 мм, 160/100 мм и т.д.

1

Нужный типоразмер – диаметр, переход и длина, определяются ТЗ заказчика.

11

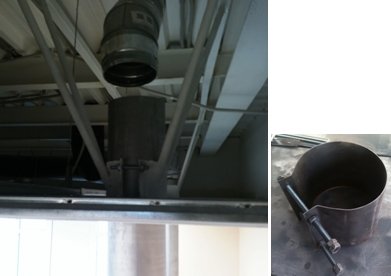

Система крепления вытяжной трубы в запотолочном пространстве в составе: хомут стяжной, металлический – 1 шт., труба металлическая, диаметр 20 мм – 4 метра, метизы – 1 к-т.

1

В комплект поставки оборудования не входят работы:

- по монтажу системы крепления вытяжной трубы в запотолочном пространстве,

- сварочные работы, нарезка, подгонка труб, их гибка и т.д.,

- огрунтовка, покраска металлических деталей огнезадерживающими покрытиями и т.д.
