КОНСОЛЬНО-ПОВОРОТНЫЕ ВЫТЯЖНЫЕ РУКАВА ДЛИНОЙ 5-7 МЕТРОВ
Вытяжные рукава предназначены для улавливания и последующего удаления различных видов пыли и дыма, вредных веществ от локального источника выделения на рабочем месте на предприятиях различных отраслей промышленности. Рекомендуемый расход воздуха 1000-1500м3/час. Рекомендуемая монтажная высота установки вытяжных консольно-поворотных рукавов от 2 до 3 метров.
Вытяжной консольно-поворотный рукав состоит из однобалочного консольного механизма с тормозом консоли и вытяжного рукава с радиусом рабочей зоны от 2 до 4 метров. Конструкция консольно-поворотного рукава предусматривает установку и размещение подающего механизма сварочного полуавтомата (до 50кг) на консольной части устройства. Вытяжные рукава обладают внутренним опорным механизмом. Конструкция устройства с поддерживающей пружиной и со сдвоенным шарикоподшипником в поворотной опоре обеспечивают рукавам плавное и лёгкое перемещение в пределах рабочей зоны действия. Вытяжные рукава могут поворачиваться вокруг оси опоры на 360˚. Рекомендуемая температура перемещаемой воздушной среды до +70˚С. Запатентованная вытяжная насадка снабжена встроенным шибером для регулировки расхода воздуха, проходящего через вытяжной рукав.

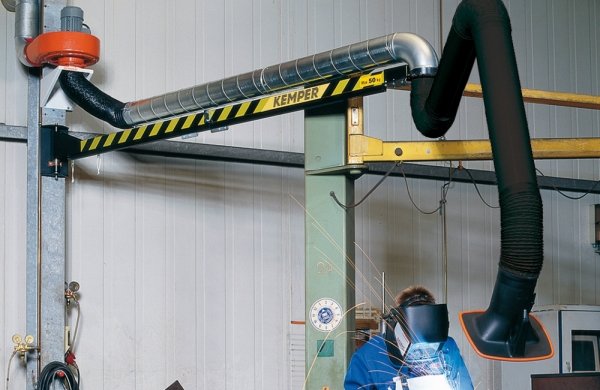

При данном решении организации местной вытяжной вентиляции рабочие места сварочных постов оснащаются консольно-поворотными вытяжными рукавами с диаметром воздуховода 150-160мм и радиусом рабочей зоны от 5 до 7 метров, которые могут быть закреплены на несущих конструкциях цеха, колонне или опорной стойке при помощи обвязки либо сварки. Сварочные дымы и аэрозоли в количестве не менее 75% будут удаляться непосредственно от мест образования загрязнений, и попадать в единый воздуховод через индивидуальный вентилятор, либо через вытяжной воздуховод вытягиваться фильтровентиляционной системой центрального типа.
