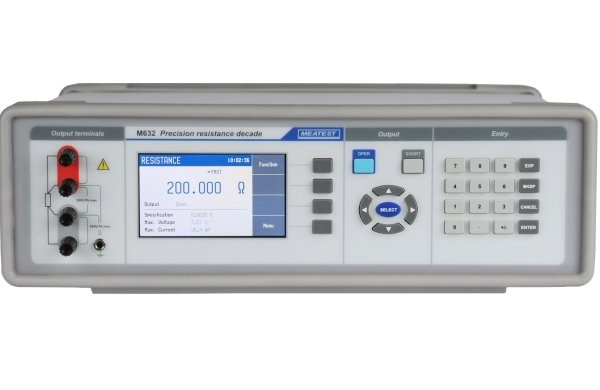

Высокоточный программируемый магазин сопротивлений для метрологических лабораторий и промышленного применения Meatest M6

Артикул: 1-374328

  • Максимальная рассеиваемая мощность 0,25 Вт
  • Максимальный ток 0,5 A
  • Максимальное напряжение 200 В пик
  • Время реакции 6 мс
  • Разъемы позолоченные, диаметр клеммы 4 мм
  • Интерфейсы RS-232 (опционально IEEE488, USB, LAN)
  • Питание 115/230 В, 45–65 Гц
  • Номинальная температура +20…+25 °C
  • Рабочая температура +5…40 °C
  • Температура хранения –10…+50 °C

Ранее на мировом рынке не существовало высокоточных магазинов сопротивления, которые бы могли переключаться так быстро. При проектировании M630(A) двумя важными критериями для компании Meatest были устранение последствий нулевого сопротивления, а также повышение точности по сравнению с другими стандартными магазинами сопротивления. Изначально данный продукт компании предназначен для работы в метрологических лабораториях для имитации температурных датчиков RTD. Однако использование в приборе реальных резисторов значительно увеличило надежность по сравнению с электронными имитаторами, поэтому Meatest может также предложить решение, подходящее для промышленного применения.

Два варианта решений ваших задач


Модель M630 со специально подобранным диапазоном от 16 Ом до 400 кОм идеальна для калибровки и моделирования всех широко известных типов температурных датчиков благодаря низкой цене и полному набору функций.
Модель M630A — вариант «все включено» с диапазоном от 1 Ом до 1,2 Мом, предназначенный не только для температурных измерений, но и для задач общего применения.

Возможности прибора

  • Дисплей, на котором видно все
  • Цифровой интерфейс управления
  • Повышаем скорость работы, используя возможности удаленного управления
  • Несколько функций в одном приборе
  • Скорость переключения
  • Функция повторной калибровки

Технические характеристики

Диапазон сопротивления От 16 Ом до 400 кОм (базовая версия)
От 1 Ом до 1 МОм (версия M630A)
Короткое замыкание, размыкание выходных
Имитация датчиков Pt –200,000…+850,000 °C (–328…+1562 °F)
Имитация датчиков Ni –60,000…+300,000 °C (–76…+572 °F)
Типы температурных датчиков
Pt100…Pt1000, Ni100…Ni1000 (базовая версия)
Pt10…Pt20000, Ni10…Ni20000 (версия M630A)
Разрешение От 0,1 мОм (базовая версия)
От 0,01 мОм (версия M630A)
Стандарты температуры Pt IEC 751 (1,385 для IPTS68) (A=3,90802?10-3, B=-5,80195?10-7, C=-4,2735?10-12)
IEC 751 (1,3851 для ITS90) (A=3,9083?10-3, B=-5,775?10-7, C=-4,18301?10-12)
1,3916 (A=3,9692?10-3, B=-5,8495?10-7, C=-4,2325?10-12)
1,3926 (A=3,9848?10-3, B=-5,87?10-7, C=-4?10-12)
Стандарты температуры Ni DIN 43760 (6180) (A=5,485?10-3, B=6,65?10-6, C=2,805?10-11, D=-2?10-17)
Температурный коэффициент сопротивления


Максимальная рассеиваемая мощность 0,25 Вт
Максимальный ток 0,5 A
Максимальное напряжение 200 В пик
Время реакции 6 мс
Разъемы позолоченные, диаметр клеммы 4 мм
Интерфейсы RS-232 (опционально IEEE488, USB, LAN)
Питание 115/230 В, 45–65 Гц
Номинальная температура +20…+25 °C
Рабочая температура +5…40 °C
Температура хранения –10…+50 °C
Материал корпуса Алюминий
Габаритные размеры (Ш?В?Г) 390?128?310 мм
Вес 5,2 кг
Сопротивление развязки между выходными клеммами и корпусом >2 ГОм (при напряжении 500 В DC)

Погрешность

Погрешность установки сопротивления Диапазон/Разрешение Погрешность
M630 20,001–200,000 Ом
200,01–1000,00 Ом
1000,1–3000,0 Ом
3001–10 000 Ом
10,01–30,00 кОм
30,1–100,0 кОм
101–400 кОм
0,002% + 2 мОм
0,003%
0,005%
0,015%
0,03%
0,1%
0,4%
M630A 1,00000–2,00000 Ом
2,0001–20,0000 Ом
20,001–200,000 Ом
200,01–2000,00 Ом
2,0001–20,0000 кОм
20,001–200,000 кОм
200,01–1200,00 кОм
0,002% + 2 мОм
0,002% + 2 мОм
0,002% + 2 мОм
0,003%
0,003%
0,003%
0,005%

Погрешность эмуляции платиновых (Pt) датчиков температуры M630

Температура Погрешность Pt100…Pt500 Погрешность Pt1000
–200,000…0,000 °C 0,01 °C 0,01 °C
+0,001…200,000 °C 0,015 °C 0,015 °C
+200,001…500,000 °C 0,03 °C 0,05 °C
+500,001…850,000 °C 0,04 °C 0,08 °C

Погрешность эмуляции платиновых (Pt) датчиков температуры M630A

Температура Погрешность Pt100…Pt1000
–200,000…0,000 °C 0,01 °C
+0,001…200,000 °C 0,015 °C
+200,001…500,000 °C 0,03 °C
+500,001…850,000 °C 0,04 °C

Информация для заказа

Комплект поставки:

  • Программируемый декадный магазин M630(А).
  • Кабель RS-232.
  • Компакт-диск с программным обеспечением.
  • Руководство пользователя.

Рекомендуемые принадлежности:

  • M630(A)-V2xxxопциональная версия с интерфейсами RS-232, USB, LAN, GPIB
  • M630(А)-Vxx1xисполнение корпуса для монтажа в стойку 19", 3HE
