Всенаправленная антенна ОВЧ/УВЧ для управления воздушным движением R&S®HK353A.
Ключевые факты
- от 100 МГц до 156 МГц (ОВЧ)
- от 225 МГц до 400 МГц (УВЧ)

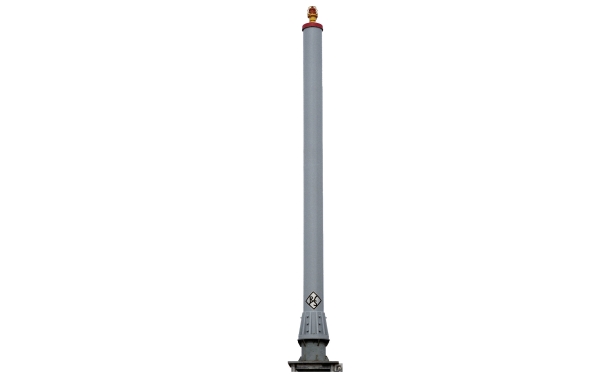

Антенна R&S®HK353A предназначена для связи «земля-воздух» в целях управления воздушным движением. Благодаря модульной конструкции на мачте можно установить любое количество антенных конфигураций (до общей высоты 10 м).
Самые важные системные компоненты — самонесущая антенная мачта, симметричный ОВЧ-вибратор, симметричный УВЧ-вибратор и специально разработанные блоки развязки. Коаксиальное расположение вибраторов позволяет установить несколько передающих и принимающих антенн.
Для удобства транспортировки антенная мачта из прочного стеклопластика поставляется в двух секциях (для мачт длиннее 6 м). Модульные вибраторы и модули развязки расположены внутри опорного цилиндра.
Особенности и преимущества
- модульные симметричные ОВЧ- и УВЧ-вибраторы;
- чрезвычайно высокая изоляция и минимум занимаемого места;
- индивидуально комбинируемые компоненты;
- самонесущая антенная мачта.
Характеристики
| Симметричный ОВЧ-вибратор R&S®HK153D2 | |
| Диапазон частот | от 100 МГц до 156 МГц |
| Поляризация | линейная/вертикальная |
| Максимальная входная мощность | 700 Вт (без модуляции) на каждый вибратор |
| Входной импеданс | 50 Ω |
| КСВН | < 2,5 (с обтекателем) |
| Коэффициент усиления | > 2 дБи на вибратор |
| Горизонтальная диаграмма направленности | всенаправленная |
| Некруговая | < ±1 дБ |
| Габариты | |
| (длина × диаметр) | прибл. 1850 мм × 250 мм |
| Масса | прибл. 6 кг |
| Симметричный УВЧ-вибратор R&S®HK253D2 | |
| Диапазон частот | от 225 МГц до 400 МГц |
| Поляризация | линейная/вертикальная |
| Максимальная входная мощность | 450 Вт (без модуляции) на каждый вибратор |
| Входной импеданс | 50 Ω |
| КСВН | < 2,5 (с обтекателем) |
| Коэффициент усиления | > 2 дБи на вибратор |
| Горизонтальная диаграмма направленности | всенаправленная |
| Некруговая | < ±1 дБ |
| Габариты | |
| (длина × диаметр) | прибл. 925 мм × 130 мм |
| Масса | прибл. 1,6 кг |
| Общие данные | |
| Макс. общая входная мощность | 5 вибраторов одновременно при полной мощности |
| Максимальная скорость ветра | |
| без обледенения | 190 км/ч |
| С радиальным обледенением толщиной 50 мм | 177 км/ч |
| Диапазон рабочих температур | от –30 °C до +50 °C |
| Среднее время наработки на отказ (MTBF) | > 500 000 ч |
| Габариты | |
| (высота × диаметр) | прибл. 2–10 м (макс.) × 280 мм |
| Масса | в зависимости от конфигурации системы |
