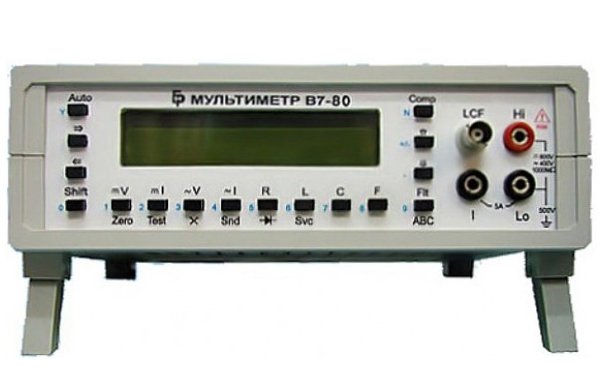

Вольтметр В7-80

Артикул: 1-16861

Мультиметр В7-80 предназначен для измерения основных электрических величин:
- постоянного и переменного напряжений,
- силы постоянного и переменного токов,
- сопротивления постоянному току, частоты,
- ёмкости и индуктивности.

Вольтметр В7-80

Мультиметр В7-80 предназначен для измерения основных электрических величин:
- постоянного и переменного напряжений,
- силы постоянного и переменного токов,
- сопротивления постоянному току, частоты,
- ёмкости и индуктивности.
Прибор рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232C). Заменяет мультиметр В7-62.
В7-70 имеет набор измерительных режимов и сервисных функций:
- измерение абсолютного и относительного отклонения (в процентах и децибелах);
- отображение значения измеряемого параметра с указанием полярности и единицы измерения, состояния прибора (значения включённых режимов), самодиагностики, включения тестовых программ;
- подсветку индикатора для считывания показаний с расстояния не менее 1м от глаз оператора при недостаточном внешнем освещении.
- Интерфейс СТЫК С2 (RS-232C)
- Имеет дополнительные режимы измерения: частота, ёмкость и индуктивность
Питание: (220±22)В, (50±1,0)Гц или от встроенного аккумулятора
Потребляемая мощность 15 В · А
Габариты 250х80х300 мм
Масса 1,5 кг



Основные данные
В режиме измерения напряжения постоянного тока
 Предел  Диапазон  Предел допускаемой основной погрешности, ±  Входное сопротивление  Температурный коэффициент не более, ппм/°С
 0.2 В  ±(0…0.2) В  0.05% от Ux + 20 мкВ  Не менее 10000  30
 2 В  ±(0…2) В  0.05% от Ux + 0.2 мВ  Не менее 10000  20
 20 В  ±(0…20) В  0.05% от Ux + 2 мВ  10,1±1%  40
 200 В  ±(0…200) В  0.05% от Ux + 20 мВ  10,1±1%  40
 600 В  ±(0…600) В  0.1% от Ux + 200 мВ   10,1±1%  50

Примечание: Ux - измеренное значение напряжен

В режиме измерения напряжения переменного тока
 Предел  Диапазон  Частотный диапазон 10-20 Гц  Частотный диапазон 20-40 Гц  Частотный диапазон 40-10 кГц  Частотный диапазон 10-20 кГц  Частотный диапазон 20-50 кГц  Частотный диапазон 50-100 кГц
 0.2 В  0.001…0.2 В  1.5% от Ux + 0.1 мВ  0.5% от Ux + 0.1 мВ  0.15% от Ux + 0.1 мВ  0.2% от Ux + 0.2 мВ  0.5% от Ux + 0.3 мВ  1% от Ux + 0.5 мВ
 2 В  0.2…2 В  1.5% от Ux + 0.5 мВ  0.5% от Ux + 0.3 мВ 0.15% от Ux + 0.3 мВ   0.2% от Ux + 0.5 мВ  0.5% от Ux + 1 мВ  1% от Ux + 2 мВ
 20 В  2…20 В  1.5% от Ux + 5 мВ  0.5% от Ux + 3 мВ  0.15% от Ux + 3 мВ  0.2% от Ux + 5 мВ  0.5% от Ux + 10 мВ 1% от Ux + 20 мВ
 200 В  20…200 В  1.5% от Ux + 50 мВ  0.5% от Ux + 30 мВ  0.15% от Ux + 30 мВ  0.2% от Ux + 50 мВ  0.5% от Ux + 100 мВ  1% от Ux + 0,2 мВ
 400 В  200…400 В 1.5% от Ux + 100 мВ  0.5% от Ux + 60 мВ   0.3 % от Ux + 60 мВ  0.2% от Ux + 100 мВ  Не нормируется  Не нормируется
В режиме измерения сопротивления постоянному току
 Предел  Диапазон  Предел допускаемой основной погрешности, ±  Измерительный ток, мкА  Температурный коэффициент не более, ппм/°С
 0,2 кОм  0 … 200 Ом  0.1% от Rx + 0.05 Ом  1000±5%  50
 2 кОм  0.2 … 2 кОм  0.1% от Rx + 0.1 Ом  1000±5%  50
 120 кОм  2 … 120 кОм  0.1% от Rx + 2 Ом  < 25 мкА  50
 200 МОм  0.12 … 200 МОм  (0.1+0.1 • R) % от Rx  < 25 мкА  100
 ->|- (тест)  0 … 5 В   0.25% от Uп + 2 мВ  1000±5%  100

Примечание: Rx - измеренное значение сопротивления; R - измеренное значение сопротивления, выраженное в мегаомах; Uп - падение напряжения на тестируемой цепи; * - справочные данные

В режиме измерения постоянного и переменного токов
 Предел  Диапазон  Постоянный ток  10-20 Гц  20-40 Гц  40-5 кГц  5-10 кГц
 0.2 А  0 … 0.2 А*  0.2% от Ix + 0.05 мА  1.5% от Ix + 0.1 мА  0.5% от Ix + 0.1 мА  0.3% от Ix + 0.1 мА  1% от Ix + 0.1 мА
 2 А  0.2 … 2 А  0.2% от Ix + 0.2 мА  1.5% от Ix + 1 мА  0.5% от Ix + 0.5 мА  0.3% от Ix + 0.5 мА  1% от Ix + 0.5 мА
 5 А  2 … 5 А  0.2% от Ix + 2 мА  1.5% от Ix + 10 мА  0.5% от Ix + 5 мА  0.3% от Ix + 5 мА  1% от Ix + 5 мА

 Примечание: Ix - измеренное значение силы тока; * - диапазон от 1 мА для переменного тока

В режиме измерения емкости и индуктивности
 Режим  Диапазон  Предел допускаемой основной погрешности, ±
 Сар  0 … 200 пФ  2.5% от Сх + 0.5 пФ
 Сар  0.2 … 2 нФ  2.5% от Сх + 2 пФ
 Сар  0.002 … 20 мкФ  2.5% от Сх + 1 единица младшего разряда
 Сар  20 … 5000 мкФ  4% от Сх + 1 единица младшего разряда

Другие параметры режима Сар: Емкость входной цепи, компенсируемая калибровкой нуля, не более 1000 пФ. Сопротивление параллельной цепи не менее 10 кОм (сопротивление изоляции конденсатора).

 Режим  Диапазон  Предел допускаемой основной погрешности, ±
Ind 0 … 20 мк Гн 10% от Lx + 0.05 мкГн
Ind 20 … 200 мкГн 10% от Lx + 0.2 мкГн
Ind 0.2 … 200 мГн 10% от Lx + 1 единица младшего разряда

Другие параметры режима Ind: Индуктивность входной цепи, компенсируемая калибровкой нуля, не более 50 мкГн. Сопротивление последовательной цепи не более 10 Ом (активное сопротивление катушки).

Примечание: Сх и Lx - измеренное значение емкости и индуктивности.

Максимальное значение входных сигналов и перегрузки
 Режим  Среднеквадратическое значение  Амплитудное значение  Частотный фактор, не более, В·кГц** (предельное произведение)
 DCV  650 В  700 В  2000 (20 В · 100 кГц)
 ACV  500 В  700 В  20000 (200 В · 100 кГц)
 DCI, ACI  6 А*  10 А  -
 R, TEST  500 В  700 В  2000 (20 В · 100 кГц)
 Frq  25 В  50 В  250000 (5 В · 50 МГц)
 Ind, Cap  5 В  15 В  -
 Помеха общего вида***  500 В   500 В  500 (500 В · 1 кГц

 Примечание: * - сумма постоянной и переменной составляющих тока; ** - максимально допустимое значение произведения частоты на амплитуду напряжения входного сигнала; *** - напряжение на входных клеммах прибора относительно его корпусу (сетевого питания)
