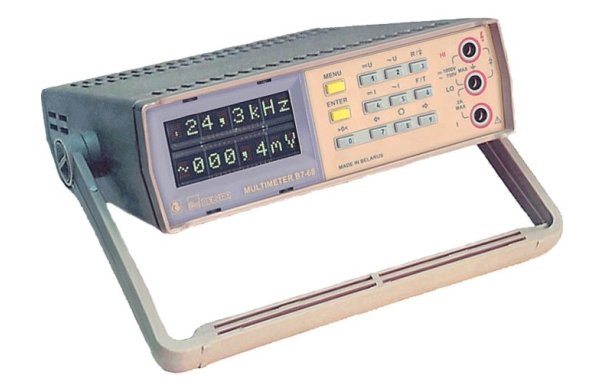

Вольтметр В7-68
В7-68 является портативным настольным вольтметроми, отличается высокими характеристиками по точности измерений, с расширенными функциональными и сервисными возможностями. Используемый в приборе высококонтрастный двухстрочный светодиодный индикатор отображает не только результаты измерений, но и дополнительную буквенно-символьную информацию, характеризующую текущий режим работы прибора. Встроенный микроконтроллер производит математическую обработку результатов измерений и поддерживает следующие сервисные функции:
- калибровку по внешней мере,
- определение максимального, минимального и среднего значения измеряемой величины
- контроль измеряемых параметров на соответствие установленным порогам,
- расширение диапазона измерения токов (измерение токов по падению напряжения)
- управление яркостью свечения индикатора
- установку адреса прибора в системе и скорости передачи данных,
- тестирование основных функциональных узлов.
Высокая точность измерений переменных напряжений и токов реализована в вольтметре за счет вычисления истинных среднеквадратических значений. Наличие в приборе встроенных интерфейсов RS- 232C и RS-485 позволяет работать прибору с форматом индикации 4,5 разряда и отображением результатов на экране дисплея РС. Кроме того, интерфейс RS-485 обеспечивает возможность подключения до 32 приборов В7-68 по 2х проводной схеме к компьютеру,объединяя их в многоканальную автоматизированную измерительную систему сбора и обработки данных.
Основные данные
• Напряжение постоянного тока:
Диапазон 5х10-4 - 1000 В
Основная погрешность измерения 0,06 %
• Напряжение переменного тока:
Диапазон 10-3 - 750 В
Диапазон частот 20 Гц - 100 кГц
Основная погрешность измерения 0,15 %
Входной импеданс 1 МОм 35пФ
• Постоянный ток:
Диапазон 5х10-2 - 2 А
Основная погрешность измерения 0,1 %
• Переменный ток:
Диапазон 5х10-2 - 2 А
Диапазон частот 20 Гц - 5 кГц
Основная погрешность измерения 0,4 %
• Сопротивление:
Диапазон 1 - 2х107 Ом
Основная погрешность измерения 0,15 %
• Частота:
Диапазон 20 Гц - 1 МГц
Основная погрешность измерения 0,05 %
• Период:
Диапазон 10-6- 0,9 с
Основная погрешность измерения 0,1 %
• Интерфейс RS-232C, RS-485
• Питание: 220 В/50 Гц
• Потребляемая мощность 12 В · А
• Габариты 220х245х70 мм
• Масса 1,4 кг
