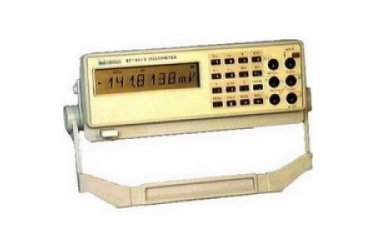

Вольтметр В7-57
Применение самых передовых методов измерений и использование современных достижений технологии обеспечивает прибору высокие эксплуатационные характеристики и великолепное качество измерений; В7-57/2 дополнительно имеет исключительную чувствительность, которая позволяет проводить измерение силы тока, вызванного движением пяти электронов в секунду. Два независимых измерительных канала у модели В7-57/3 создают возможность одновременного исследования двух различных параметров или объектов. Все модели данной серии отличают высокое быстродействие, малые погрешности и высокая стабильность измерений. Благодаря наличию встроенного интерфейса IEEE - 488 возможно дистанционное управление процессом измерения от персонального компьютера или вывод результатов измерений на винчестер, плоттер, принтер. ЖК-дисплей с двумя информационными полями, обеспечивающий не только индикацию величины измеряемого параметра, но и одновременную индикацию напряжения действующего в данный момент на выходе интегратора прибора, создает особые удобства при работе с прибором в режимах измерения сопротивления и тока. Наличие аналогового выхода позволяет подключать к приборам графический самописец.
| Технические характеристики | |||
| Параметры | В7-57/1 | В7-57/2 | В7-57/3 |
| Диапазон измерения | |||
| тока, А | 2х10-15-10 - 2 | 10-17-10 - 7 | 10-14 - 2 |
| напряжения, В | 2х10-4 -200 | 10-5-100 | 10-5-200 |
| заряда, Q | 2х10-14-10-5 | 5х10-16-10-6 | - |
| сопротивления, Ом | 2 - 1015 | 104-1018 | 10-1- 2х1012 |
| Погрешность измерения | |||
| тока, % | 0,15 | 0,25 | 0,15 |
| напряжения, % | 0,05 | 0,05 | - |
| заряда, % | 0,25 | 0,25 | - |
| сопротивления, % | 0,15 | 0,25 | 0,15 |
| Общие параметры | |||
| Паразитный ток, А | 5х10-15 | 9 х 10-18 | 5х10-15 |
| Нестабильность нулевого уровня, А/сутки | 3х10-15 | 10-17 | 5х10-15 |
| Входное сопротивление, Ом | 1015 | 1016 | 1015 |
| Входная емкость, пФ | 10 | 0,5 | 10 |
| Цикл измерения, с | 0,2 | 0,2 | 0,2 |
