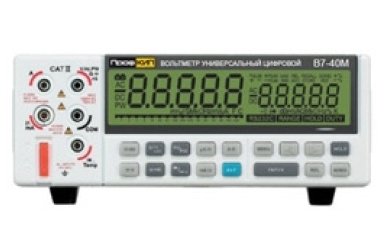

Вольтметр В7-40М
• Диапазон измерения:
- напряжения постоянного тока 0,01 мВ-1000 В (0,2-2- 20-200-2000 В);
- напряжения постоянного тока (В7-40, В7-40/1) с высоковольтным делителем напряжения ДНВ 1-30 кВ;
- среднеквадратического значения переменного напряжения произвольной формы 2 мВ-500 В (0,2-2-20-200-2000 В), коэффициент амплитуды измеряемого напряжения < 3; с делителем переменного напряжения ДПН 500-1000 В;
- среднеквадратического значения напряжения синусоидальной формы (В7-40, В7-40/1) совместно с ВЧ пробником 0,1-15 В (0,2-2-20 В) в режиме измерения постоянного напряжения;
- силы постоянного тока 0,01 мкА - 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА);
- среднеквадратического значения силы переменного тока произвольной формы 2 мкА - 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА);
- сопротивления постоянному току 0,01 Ом - 20 МОм (0,2-2-20-200-2000 кОм 20 МОм)
• Погрешность измерения:
- напряжения постоянного тока ±[0,05+0,02(Uk/Ux - 1)] (0,2; 2 В), ±[0,1+0,02(Uk/Ux - 1)] (20; 200; 2000 В);
- переменного напряжения произвольной формы:
минимальная ±[0,6+0,1(Uk/Ux - 1)] (40 Гц-10 Гц),
максимальная ±[10+0,4(Uk/Ux - 1)] (50-100 кГц; 0,2; 2, 20, 200 В);
- силы постоянного тока ±[0,2+0,02(Ik/Ix - 1)];
- среднеквадратического значения силы переменного тока произвольной формы [1+0,02(Ik/Ix - 1)] (40-10 кГц), [2+0,1(Ik/Ix - 1)] (10-20 кГц; 0,2; 2, 20, 200 В);
- сопротивления постоянному току ± [0,15+0,05(Rk/Rx - 1)] , ± [0,5+0,1(Rk/Rx - 1)] (20 МОм)
• Входное сопротивление при измерении, МОм:
- напряжения переменного тока 1±0,1
- напряжения постоянного тока 10±0,1;
• Активная составляющая входного сопротивления (при измерении напряжения переменного тока) 1 МОм ± 5%
• Входная емкость 50 пФ для В7-40, В7-40/2 и не более 100 пФ для В7-40/1, В7-40/3
