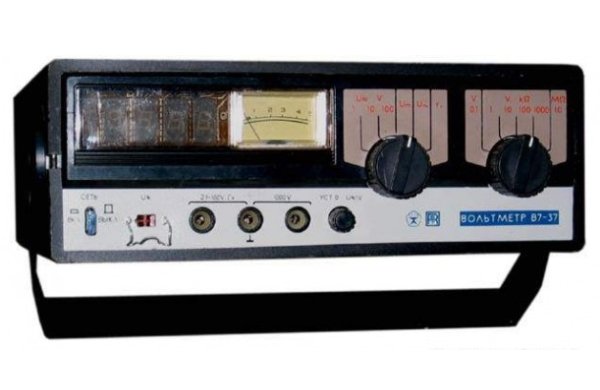

Вольтметр В7-37
В7-37 предназначен для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения переменного тока и силы тока синусоидальной формы, а также сопротивления.
Применяется при профилактике, ремонте и наладке различных радиоэлектронных устройств, средств связи, электротехнической аппаратуры и др.
Заменяет серийно выпускаемый прибор В7-26, по сравнению с которым имеет меньшую массу (за счет применения пластмассового корпуса, блока питания ключевого типа и минимального количества металлических деталей), более высокую чувствительность, точность и надежность.
Основные данные В7-37
• Диапазон измерения:
- напряжения постоянного тока 10-4-1000 В (0,1-1-10-100-1000 В);
- напряжения переменного тока:
на частотах 20 Гц-50 кГц 10 мВ-1000 В (0,1-1 - 10- 100- 1000 В),
на частотах 10 кГц-1000 МГц 0,1-100 В (1-10- 100 В) (с пробником),
на частотах 10 кГц-300 МГц 100-1000 В (с пробником и делителем ДН-519);
- переменного тока 10-6-10 А (10-100 мкА 1-10-100 мА 1-10 А);
- сопротивления 1-107 Ом (1-10-100-1000 кОм 10 МОм
• Основная погрешность измерения:
- напряжения постоянного тока ±(0,25-0,5);
- напряжения переменного тока ±(1,0-1,5) (НЧ вход ±(2,5-4) (ВЧ вход);
- постоянного тока ±(0,4-1);
- переменного тока ±(1,5-2);
- сопротивления ±(1-1,5)
• Входное сопротивление при измерении напряжения постоя ного тока 10±1 МОм
• Входная емкость по НЧ входу 100 пФ, с пробником 1,5 пф
