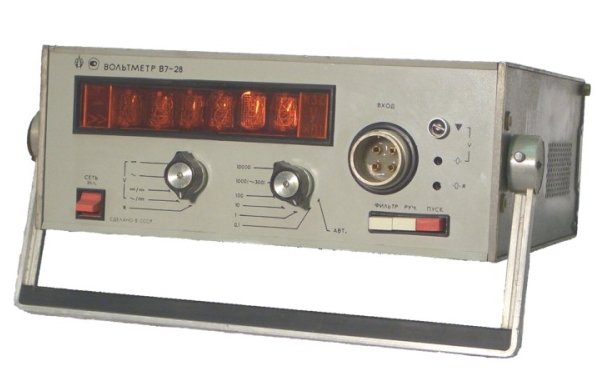

Вольтметр В7-28
В7-28 - многофункциональный вольтметр среднего класса точности, предназначен для измерения напряжения постоянного и переменного тока, сопротивления постоянному току, отношения двух напряжений постоянного тока, отношения напряжения переменного тока к напряжению постоянного тока. Предусмотрены следующие режимы работы: измерения параметров, автоматический выбор поддиапазонов измерения, разовый запуск. На выходном разъеме ЦПУ имеются команды: начало измерения, пуск ЦПУ, сопровождение.
Основные данные В7-28
• Измерение напряжения постоянного тока:
- напряжения постоянного тока 1 мкВ - 1000 В;
- напряжения переменного тока 100 мкВ - 300 В (20 Гц - 100 кГц);
- сопротивления постоянному току 0,001 Ом - 10 МОм;
- отношения двух напряжении постоянного тока - одинаковой или противоположной полярности: 1 мкВ - 1000 В (Uх), 1-10 В (Uy);
- отношения напряжения переменного тока Ux к напряжению постоянного тока Uy : 100 мкВ-300 В (Ux), 1 - 10 В(Uy)
• Основная погрешность измерения:
- напряжения постоянного тока ±(0,025 + 0,005 Uk/Ux) % (0,1; 1; 10 В); ±(0,03-0,005 Uk/Ux)% (100; 1000 В);
- напряжения переменного тока в зависимости от поддиапазона измерения и диапазона частот ±[(0,15 - 0,9)+ (0,05 - 0,15 Uk/Ux) %;
- напряжения переменного тока: от [1 + 0,5(Uk/Ux -1)] до [2+1 (Uk/Ux -1)]% (20 Гц - 100 кГц), от [2 + 1(Uk/Ux-1)] до [5 + 2,5(Uk/Ux -1)]% (свыше 100 кГц до 6 МГц);
- сопротивления постоянному току ±[ 0,04 + 0,01Rk/Rx) % (0,1; 1; 10; 100; 1000 кОм); ±(0,05 + 0,01 Rk/Rx)% (10 000 кОм);
- отношения двух напряжений постоянного тока:
±(0,01+0,01 Sk/Sx)*10 B/Ux (0,1; 1; 10 В),
±(0,015+0,01 Sk/Sx)*10B/Uy % (100; 1000 В);
- отношения напряжения переменного тока к напряжению постоянного тока в зависимости от поддиапазона ±(0,15-0,9)+(0,05-0,15)*10B/Uy %, где Uk, Rk, Sk- поддиапазоны измерения; Uх, Rx, Sx - показания вольтметра
