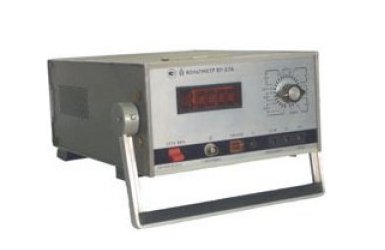

Вольтметр В7-27
В7-27 предназначены для измерения напряжений постоянного и переменного тока, сопротивления постоянному току, силы постоянного тока и температуры.
Технические и эксплуатационные характеристики приборов идентичны, за исключением диапазона частот измеряемых напряжений: 20 Гц - 100 кГц (В7-27), и типов индикаторов.
Предусмотрены автоматическая индикация полярности и возможность измерения величин, на 100% превышающих поддиапазоны измерения прибора. Имеется защита от перегрузки и ее автоматическая индикация.
Основные данные В7-27
• Измерение напряжения постоянного тока:
- напряжения постоянного тока 1*10-4 - 103 В с поддиапазонами: 0,1-1-10-100-1000 В;
- сипы постоянного тока 1*10-9 - 2*10-1 А с поддиапазонами: 1-10-100 мкА; 1-10-100 мА;
- напряжения переменного тока 3*10-4 - 3*102 В с поддиапазонами: 1-10-100 мВ; 1-10-100-1000 В;
- сопротивления постоянному току 1*10-3 - 2*107 Ом с поддиапазонами: 1-10-100 Ом; 1-10-100 кОм; 1-10 МОм;
- температуры -30...100 0С
• Погрешность измерений:
- напряжения постоянного тока: ±[0,35 + 0,15(UK/UX - 1)]% (100 мВ); ± [0,25 + 0,15(Uk/Ux -1)] %;
- силы постоянного тока ± [0,4 + 0,2(Ik/Ix - 1)]%;
- напряжения переменного тока: от [1 + 0,5(Uk/Ux -1)] до [2+1 (Uk/Ux -1)]% (20 Гц - 100 кГц), от [2 + 1(Uk/Ux-1)] до [5 + 2,5(Uk/Ux -1)]% (свыше 100 кГц до 6 МГц);
- сопротивпения постоянному току: ±[0,5 + 0,2(Rk/Rx - 1)]%; (1, 10 Ом; 10 МОм) ±[0,4 + 0,2(Rk/Rx - 1)] %;
- температуры ±2° С
• Входное сопротивление и емкость: 10 МОм (U=); 1 МОм (U~), 45 пФ
