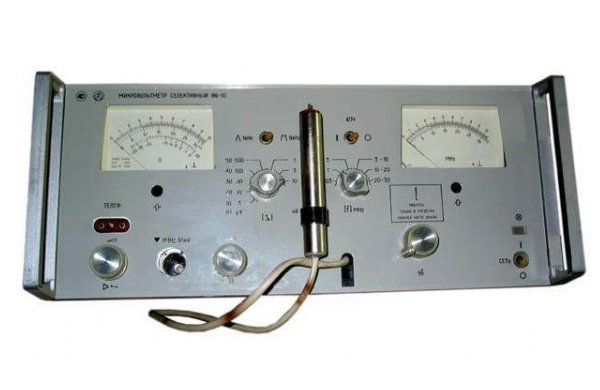

Вольтметр В6-10
В6-10 предназначен для измерения среднеквадратических значений синусоидальных напряжений и исследования спектра периодических сигналов, а также для преобразования напряжения переменного тока в напряжение постоянного тока.
Применяется в лабораторных и производственных условиях для абсолютных и относительных измерений малых напряжений определенной частоты непосредственно в цепях радиосхем, для исследования различного рода наводок в цепях и пролезаний электромагнитного поля через экран, исследования спектра периодических сигналов и спектральных плотностей шумовых сигналов при ремонте, проверке и настройке различной радиоаппаратуры и средств связи.
Основные данные В6-10
• Диапазон измерения напряжений:
1 мкВ - 10 мВ (в узкой полосе пропускания 1 кГц);
3 мкВ - 10 мВ (в широкой полосе пропускания 9 кГц);
10 мВ - 1 В (с делителем напряжения 1:100)
• Поддиапазоны измерения: 3-10-30-100-300 мкВ; 1-3-10 мВ
• Диапазон частот измеряемых напряжений 0,1-30 МГц
• Погрешность измерения не превышает ±(10-15)% от конечного значения установленного поддиапазона
• Погрешность установки частоты не превышает ±[5+(500/fx)] %
• Уровень собственных шумов, мкВ:
в режиме узкой полосы пропускания 0,7 (на поддиап. 3 мкВ);
в режиме широкой полосы пропускания 2 (на поддиап. 10 мкВ)
• Входное сопротивление и емкость 2 МОм, 10 пФ (частота 100 кГц; 3 мкВ - 10 мВ)
• Время установления показаний < 4 с
