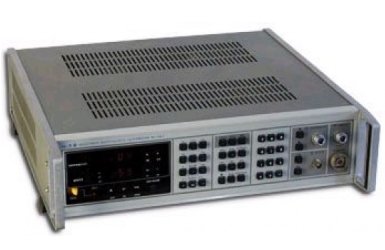

Вольтметр В4-24
В4-24 предназначен для измерения стробоскопическим методом амплитудно-временных параметров сигналов импульсного, импульсно-модулированного и переменного тока с выдачей информации в цифровой и аналоговой форме.
Сочетание широкого частотного и динамического диапазона с высокой точностью (0,3%) и скоростью позволяет использовать В4-24 одновременно, как широкополосный вольтметр переменного тока, как импульсный вольтметр, как быстродействующий аналого-цифровой преобразователь дискретизатор сигналов, а при использовании внешнего дисплея как широкополосный стробоскопический цифровой осциллограф.
Вольтметр В4-24 обеспечивает точное измерение:
• напряжений в заданный момент времени ("мгновенных значений");
• амплитудных, средневыпрямленных и среднеквадратических напряжений периодических сигналов произвольной формы;
• амплитуды однократных импульсов;
временных характеристик периодических сигналов, включая длительность, частоту время нарастания и спада,
неравномерность вершины импульсов.
Встроенный процессор управляет режимами работы, осуществляет самодиагностику прибора.
Вычислительные функции, осуществляемые микропроцессором, характерны для быстродействующих вольтметров. Помимо измерения напряжений в абсолютных величинах, измерения осуществляются в процентах и децибелах относительно устанавливаемою уровня, проводится усреднение результате за выбранное число измерений, определение экстремальны значений, длительностей, периодов и некоторых других параметров импульсов.
Основные данные В4-24
• Диапазон напряжений 1 мВ - 1000 В
• Диапазон частот 0-700 МГц
• Время нарастания ПХ 0,5 пс
• Основная погрешность измерения 0,3 - 2 %
