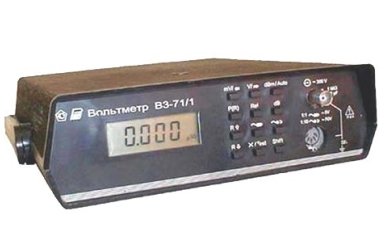

Вольтметр В3-71
Вольтметры переменного тока В3-71, В3-71/1 предназначены для измерения переменного напряжения в широкой полосе частот. Приборы обеспечивают измерение среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды.
Прибор В3-71/1 измеряет высокочастотное (до 1000 МГц) переменное напряжение с помощью высокоимпедансного пробника. Вольтметры рассчитаны как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2-ИС (RS-232C).
Основные данные
• Диапазоны измерения переменного напряжения* 0,1 мВ – 300 В
• Диапазон частот* 10 Гц – 30 МГц
• Погрешность измерения
0,1 мВ – 300 В, 10 Гц – 1 МГц — ±(1,5 – 4)%
3 мВ – 32 В, 1 МГц – 5 МГц — ±(4 - 6)%
остальные сочетания вх. напряжения и частоты* > 6%
• Параметры В3-71/1 при измерениях с помощью диодного пробника
Пробник 1:1
• Диапазон 300 мВ – 50 В
• Диапазон частот 100 кГц – 1000 МГц
• Погрешность измерения ±6% (100 кГц – 300 МГц), ±(10 - 25)% (300 МГц – 1000 МГц)
Пробник 1:1
• Диапазон 300 мВ – 50 В
• Диапазон частот 100 кГц – 1000 МГц
• Погрешность измерения ±6% (100 кГц – 100 МГц), ±10% (100 МГц – 300 МГц), не нормируется (300 МГц – 1000 МГц)
• Время установления показаний < 7 с
• Входной импеданс 100 кОм / 3 пФ
• Относительные измерения
• Диапазон не менее ±120 дБ
• Разрешающая способность 0,01 дБ
Примечание* Область недопустимого сочетания входного напряжения и частоты: 30 В – 300 В, 200 кГц – 30 МГц
