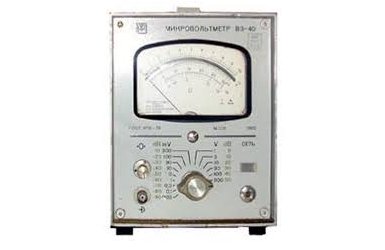

Вольтметр В3-40
Микровольтметр В3-40 предназначен для измерения переменного напряжения произвольной формы от 10 мкВ до 300 В, спектр частот которого укладывается в диапазон частот от 5 Гц до 5 МГц, и для преобразования эффективного значения напряжения произвольной формы в пропорциональное постоянное напряжение.
Шкалы прибора В3-40 проградуированы в эффективных значениях напряжения произвольной формы. Прибор имеет отдельную шкалу, проградуированную в децибелах. Уровень "0" децибел равен 0,775 В.
• Диапазон измерения напряжений 10 мкВ - 300 В с поддиапазонами:
0,03-0,1-0,3-1-3-10-30-100-300 мВ,
1-3-10-30-100-300 В
• Диапазон частот 5 Гц - 5 МГц
• Погрешность в процентах от конечного значения предела измерения в номинальной и расширенной области частот:
| Диапазоны измерения | Погрешность, % | ||||||
| 5 - 10 Гц | 10 - 20 Гц | 20 - 30 Гц | 30 - 45 Гц | 45 Гц - 1 МГц | 1 - 3 МГц | 3 - 5 МГц | |
| 1 - 300 мВ | ±10,0 | ±6,0 | ±4,0 | ±2,5 | ±1,5 | ±2,5 | ±4,0 |
| 0,1 мВ, 0,3 мВ и 1 - 300 В | ±10,0 | ±6,0 | ±4,0 | ±4,5 | ±2,5 | ±4,0 | ±6,0 |
| 0,03 мВ | ±15,0 | ±10,0 | ±6,0 | ±6,0 | ±6,0 | ±6,0 | ±10,0 |
• Входное сопротивление на частоте 45 Гц не менее 2,5 МОм
• Входная емкость:
30 пФ — на пределе 0,03-300 мВ
15 пФ — на пределе 1-300 В
Прибор допускает работу в цепях с постоянной составляющей. При этом сумма напряжений постоянной составляющей и эффективного значения измеряемого напряжения не должна превышать 400 В
