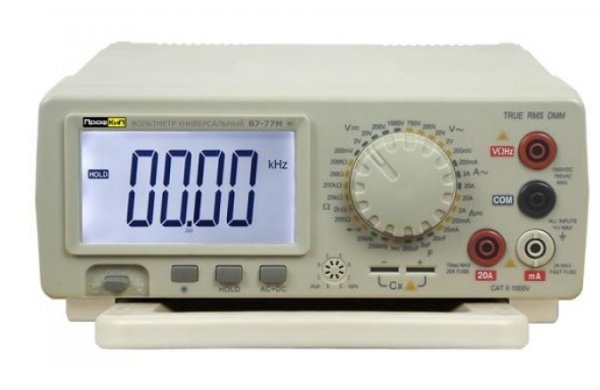

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-77М
ПРОФКИП В7-77М - недорогой сервисный цифровой прибор, удачно сочетающий малый вес, компактность и прочность конструкции с высоким качеством измерений. Вольтметры универсальные ПРОФКИП В7-77М предназначены для измерения постоянного напряжения, переменного напряжения, сопротивления постоянному току, силы постоянного и силы переменного токов, для обеспечения измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-77М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА | |
Диапазон измерения | 200 мВ, 2 В, 20 В, 200 В, 1000 В |
Точность | ±(0.05% + 3) на диапазоне 200 мВ … 200 В ±(0.1% + 5) на диапазоне 1000 В |
Полное входное сопротивление | 10 МОм |
НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА | |
Диапазон измерения | 200 мВ, 2 В, 20 В, 200 В, 750 В |
Точность | 200 мВ на диапазоне 50 Гц … 50 кГц ±(0.8% + 80) 2 В … 20 В на диапазоне 50 Гц … 20 кГц ±(0.8% + 80) 200 В на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 750 мВ на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
Входное сопротивление | 2 МОм |
ПОСТОЯННЫЙ ТОК | |
Диапазон измерения | 20 мА, 200 мА, 2 А, 20 А |
Точность | ±(0.35% + 10) на диапазоне 20 мА, 200 мА ±(0.8% + 10) на диапазоне 2 А, 20 А |
ПЕРЕМЕННЫЙ ТОК | |
Диапазон измерения | 200 мА, 2 А, 20 А |
Точность | 200 мА на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 2 А … 20 А на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
СОПРОТИВЛЕНИЕ | |
Диапазон измерения | 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
Точность | ±(0.1% + 20) на диапазоне 200 Ом ±(0.1% + 5) на диапазоне 2 кОм … 2 МОм ±(0.4% + 5) на диапазоне 20 МОм |
ЕМКОСТЬ | |
Диапазон измерения | 20 нФ, 2 мкФ, 200 мкФ |
Точность | ±(3.5% + 20) на диапазоне 20 нФ, 2 мкФ ±(5.0% + 30) на диапазоне 200 мкФ |
ЧАСТОТА | |
Диапазон измерения | 20 кГц, 200 кГц |
Точность | ±(1.0% + 20) |
КОЭФФИЦИЕНТ УСИЛЕНИЯ hFE (pnp или npn) | |
Отображение | 0 … 1000.0 |
Условия проведения тестов | Сила тока ок.10 мкА, Vкол.-эм. - ок.3 В |
ФУНКЦИИ | |
Проверка диодов | Проверка прямого напряжения диодов |
Максимальное прямое напряжение 2 В, открытое напряжение 2.8 В | |
Проверка цепей | < 5 Ом бипер |
ОБЩИЕ ДАННЫЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-77М
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ± 2 Гц
• Габаритные размеры: 260х220х82 мм
• Вес: 1.4 кг
КОМПЛЕКТ ПОСТАВКИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-77М
• Вольтметр универсальный ПРОФКИП В7-77М
• Измерительные провода
• Кабель питания
• Руководство по эксплуатации
